Внутренний шарнир равных угловых скоростей (ШРУС) (Audi 100 С3)

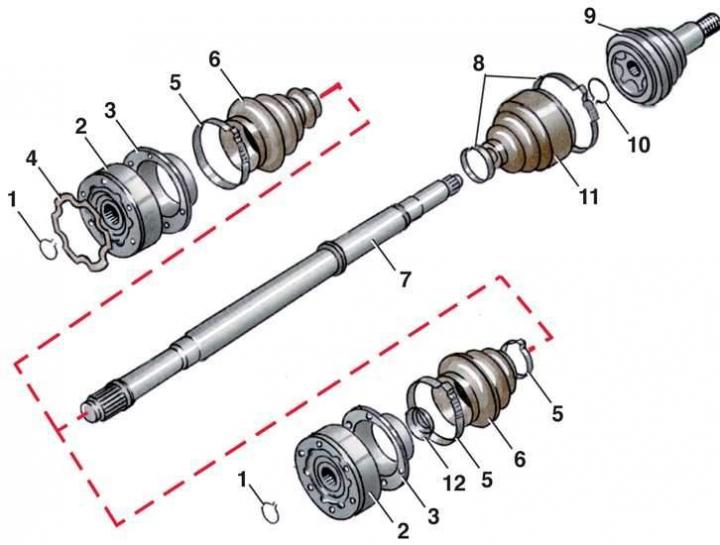

Детали привода передних колес

• 1, 10 - стопорное кольцо;
• 2 - внутренний ШРУС;
• 3 - чехлодержатель;
• 4 - уплотнительная прокладка;
• 5 - хомут;
• 6, 11 - грязезащитные чехлы;
• 7 - полуось;
• 8 - хомут;
• 9 - наружный ШРУС;
• 12 - тарельчатая шайба

Снятие

1. Снять полуось с автомобиля (см. подраздел 7.5).

2. Снять хомут 5 и сдвинуть грязезащитный чехол 6.

3. Снять уплотнительную прокладку 4 и стопорное кольцо 1.

4. Сбить с корпуса шарнира с помощью медной выколотки чехлодержатель 3.

5. Спрессовать с полуоси внутренний ШРУС, прикладывая усилие к обойме шарнира.

6. Снять с вала чехлодержатель 3 и грязезащитный чехол 6.

Установка

1. Удалить старый смазочный материал.

2. Заложить в шарнир 90 г консистентной смазки типа «G6» или отечественную смазку ШРУС-4.

3. Установить на полуось тарельчатую шайбу 12 (если она имеется по комплектации).

4. Напрессовать подсобранный шарнир на вал до упора.

5. Установить стопорное кольцо 1.

6. Установить чехлодержатель 3 на наружный корпус шарнира.

7. Надеть на чехлодержатель 3 грязезащитный чехол 6.

8. Установить новый хомут 5 и обжать его замок.

9. Установить уплотнительную прокладку 4.

10. Установить полуось на автомобиль.
