Регулировки карбюратора Pierburg 2Е2 (Audi 100 С3)

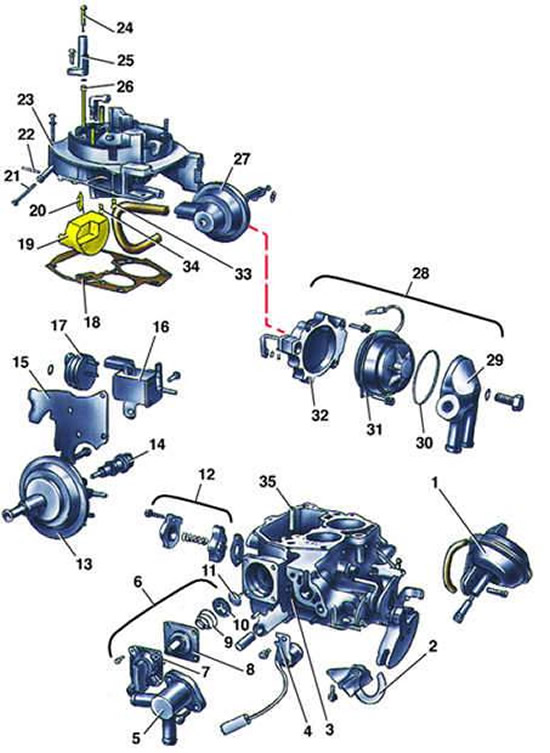

Детали карбюратора 2Е2

• 1 - пневмопривод дроссельной заслонки второй камеры;
• 2 - кронштейн тросика акселератора;
• 3 - корпус карбюратора;
• 4 - обогревающий элемент;
• 5 - термостат дроссельной заслонки первой камеры;
• 6 - ускорительный насос;
• 7 - крышка ускорительного насоса;
• 8 - диафрагма;
• 9 - пружина диафрагмы;
• 10 - седло клапана;
• 11 - клапан;
• 12 - экономайзер мощностных режимов;
• 13 - пневмопривод дроссельной заслонки первой камеры;
• 14 - клапан управления частотой вращения холостого хода;
• 15 - кронштейн;
• 16 - электромагнитный клапан;
• 17 - пневмоклапан с тепловым реле времени;
• 18 - прокладка;
• 19 - поплавок;
• 20 - игольчатый клапан;
• 21 - фильтр;
• 22 - ось поплавка;
• 23 - крышка карбюратора;
• 24 - регулировочный винт качества (состава) смеси;
• 25 - корпус топливного жиклера;
• 26 - топливный жиклер холостого хода;
• 27 - пневмопривод воздушной заслонки;
• 28 - автоматическое пусковое устройство;
• 29 - крышка;
• 30 - уплотнительное кольцо;
• 31 - механизм пускового устройства;
• 32 - корпус;
• 33 - главный топливный жиклер второй камеры;
• 34 - главный топливный жиклер первой камеры;
• 35 - распылитель ускорительного насоса

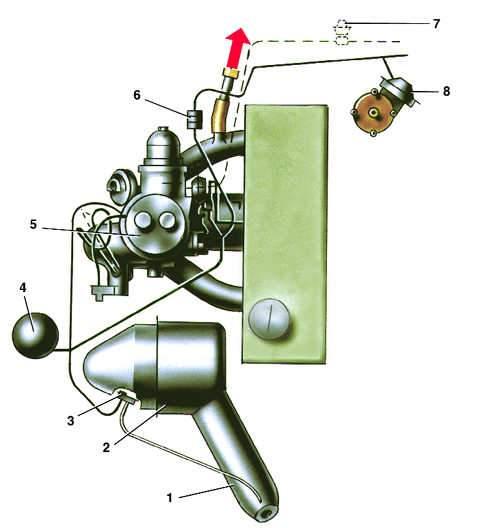

Вакуумные соединения карбюратора 2Е2

• 1 - терморегулятор;
• 2 - воздушный фильтр;
• 3 - клапан терморегулятора;
• 4 - вакуумный резервуар;
• 5 - карбюратор;
• 6 - клапан;
• 7 - вакуумный выключатель индикатора выбора передач (только механическая КП);
• 8 - вакуум-корректор распределителя зажигания

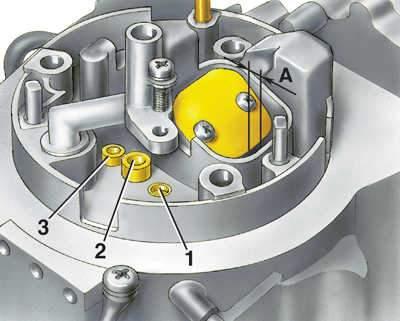

Расположение жиклеров на крышке карбюратора Pierburg 2Е2

• 1 - топливный жиклер холостого хода;
• 2 - воздушный жиклер первой камеры;
• 3 - воздушный жиклер второй камеры;
• А - пусковой зазор воздушной заслонки

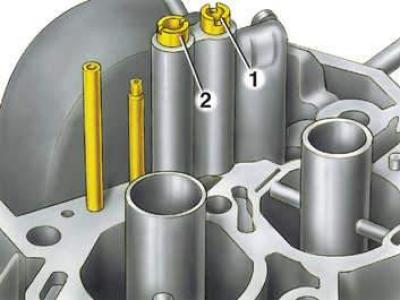

Расположение топливных жиклеров на крышке карбюратора Pierburg 2Е2 (крышка перевернута)

• 1 - главный топливный жиклер первой камеры;
• 2 - главный топливный жиклер второй камеры
