Регулировки карбюратора Keihin (Audi 100 С3)

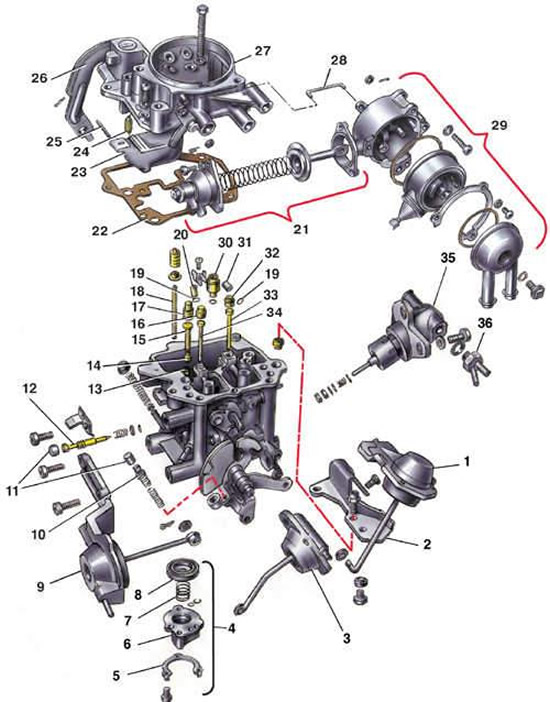

Детали карбюратора Keihin

• 1 - пневмопривод дроссельной заслонки первой камеры;
• 2 - кронштейн;
• 3 - пневмопривод дроссельной заслонки второй камеры;
• 4 - ускорительный насос;
• 5 - стопорная пластина;
• 6 - крышка;
• 7 - пружина диафрагмы;
• 8 - диафрагма;
• 9 - вакуумный блок ЭПХХ;
• 10 - регулировочный винт количества смеси;
• 11 - защитный колпачок;
• 12 - регулировочный винт качества (состава) смеси;
• 13 - воздушный жиклер холостого хода;
• 14 - топливный жиклер холостого хода;
• 15 - эмульсионная трубка холостого хода;
• 16 - воздушный жиклер первой камеры;
• 17 - резьбовая пробка;
• 18 - шток ускорительного насоса;
• 19 - уплотнительное кольцо;
• 20 - главный топливный жиклер первой камеры;
• 21 - пневмопривод воздушной заслонки;
• 22 - прокладка;
• 23 - поплавок;
• 24 - игольчатый клапан;
• 25 - ось поплавка;
• 26 - рычаг привода ускорительного насоса;
• 27 - крышка карбюратора;
• 28 - тяга;
• 29 - автоматическое пусковое устройство;
• 30 - распылитель ускорительного насоса;
• 31 - главный топливный жиклер второй камеры;
• 32 - воздушный жиклер второй камеры;
• 33 - эмульсионная трубка второй камеры;
• 34 - эмульсионная трубка первой камеры;
• 35 - термостат дроссельной заслонки первой камеры;
• 36 - термопневмоклапан

Вакуумные соединения карбюратора Keihin

• 1 - клапан холодного пуска;
• 2 - пневмопривод дроссельной заслонки первой камеры;
• 3 - автоматическое пусковое устройство;
• 4 - вакуумный блок ЭПХХ;
• 5 - пневмопривод воздушной заслонки;
• 6 - терморегулятор;
• 7 - карбюратор;
• 8 - вакуумный выключатель индикатора выбора передачи;
• 9 - клапан рециркуляции отработавших газов (только с автоматической КП);
• 10 - вакуумный резервуар;
• 11 - клапан;
• 12 - пневмопривод дроссельной заслонки второй камеры;
• 13 - патрубок шланга усилителя тормозов;
• 14 - вакуум-корректор распределителя зажигания;
• 15 - термостат дроссельной заслонки первой камеры;
• 16 - термопневмоклапан;
• 17 - перепускной клапан

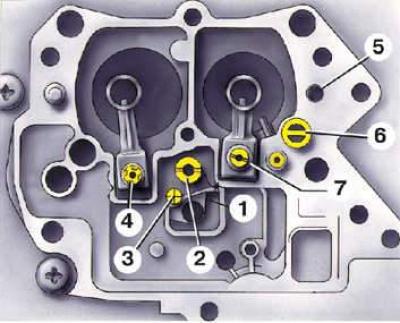

Расположение жиклеров на корпусе карбюратора Keihin

• 1 - главный топливный жиклер первой камеры;
• 2 - распылитель ускорительного насоса;
• 3 - главный топливный жиклер второй камеры;
• 4 - воздушный жиклер второй камеры;
• 5 - оздушный жиклер холостого хода;
• 6 - топливный жиклер холостого хода;
• 7 - воздушный жиклер первой камеры
