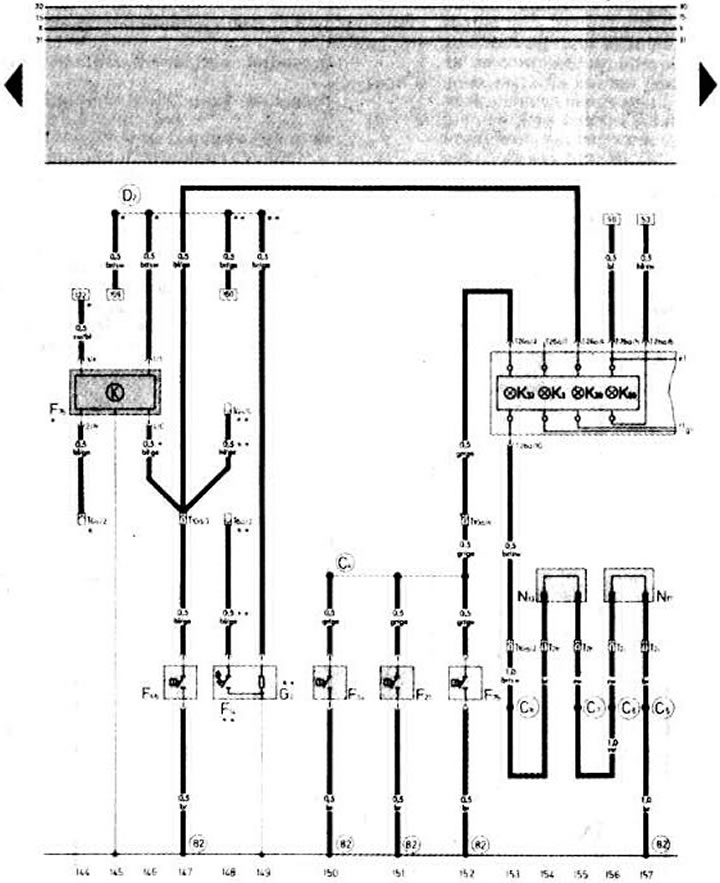

Контрольные лампы температуры и уровня охлаждающей жидкости (двигатель RT и NF)... (Audi 100 С3)

Контрольные лампы температуры и уровня охлаждающей жидкости, износа тормозных накладок. Комбинация приборов

• F14 — выключатель контрольной лампы аварийного перегрева охлаждающей жидкости
• F21 — выключатель контрольной лампы недостаточного давления жидкости в системе гидроусилителя тормозов
• F34 — выключатель контрольной лампы уровня тормозной жидкости
• F66 — выключатель сигнализатора аварийного уровня охлаждающей жидкости
• F75 — выключатель контрольной лампы аварийного уровня жидкости в системе гидроусилителя тормозов
• F76 — электронный термовыключатель
• G2 — датчик указателя температуры охлаждающей жидкости
• КЗ — контрольная лампа давления масла
• К28 — контрольная лампа аварийного перегрева и уровня охлаждающей жидкости
• К32 — контрольная лампа износа тормозных накладок (PADS)
• К66 — контрольная лампа неисправности полностью электронной системы зажигания
• N13 — датчик износа тормозных накладок тормозов левых колес (размыкатель)
• N17 — пусковая форсунка (4443)
• T2h — 2-штекерный разъем (на левой телескопической стойке передней подвески)
• T2i — 2-штекерный разъем (на правой телескопической стойке передней подвески)
• Тба — 6-штекерный разъем (черного цвета, за комбинацией приборов)
• T10d — 10-штекерный разъем (желтого цвета, за комбинацией приборов)
• Т26а — 26-штекерный разъем (коричневого цвета) комбинации приборов
• (82) — соединение на массу «-1-» левого переднего лучка проводов
• (С4) — соединитель левого переднего сучка проводов
• (С5) — разъем датчика износа тормозных накладок в левом переднем пучке проводов
• (C6) — разъем датчика износа тормозных накладок в левом переднем пучке проводов
• (С7) — разъем датчика износа тормозных накладок в левом переднем пучке проводов
• (С8) — разъем датчика износа тормозных накладок в левом переднем пучке проводов
• (D2) — разъем выключателя контрольной лампы аварийного перегрева охлаждающей жидкости в правом переднем лучке проводов
• * — только на автомобилях с двигателем мощностью 85 кВт
• ** — только на автомобилях с двигателем мощностью 101 кВт
