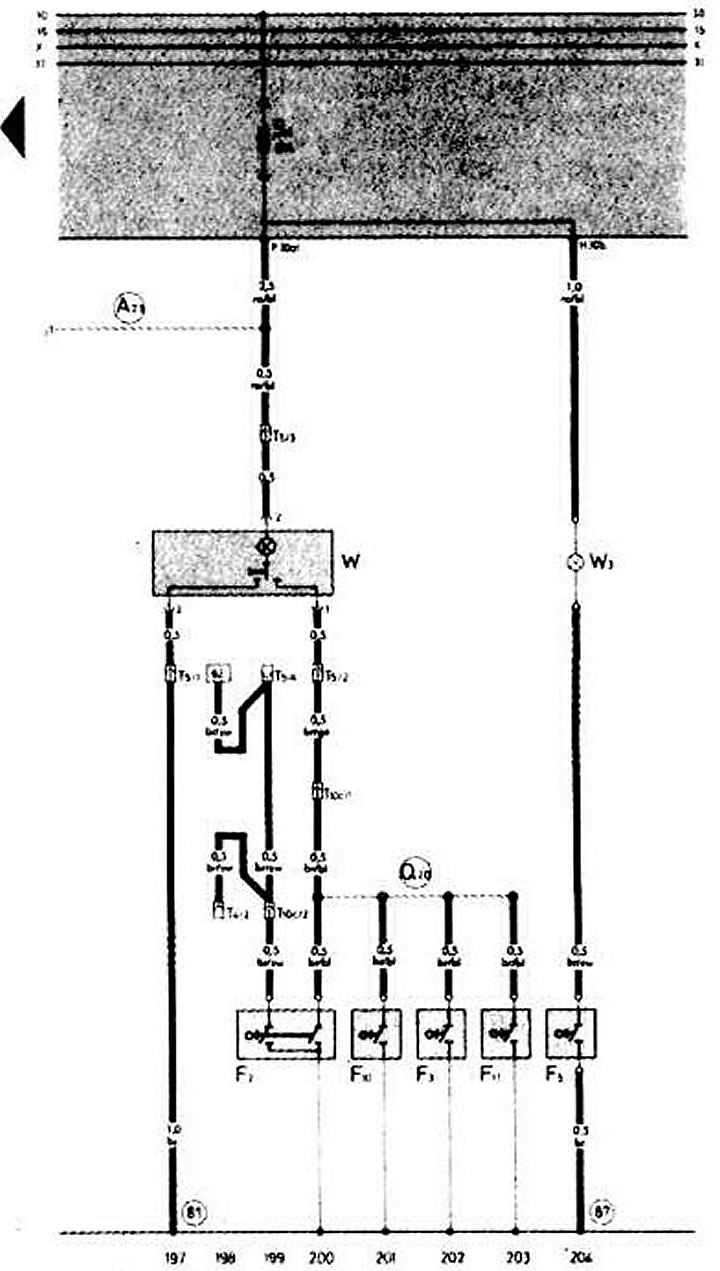

Плафон освещения салона. Выключатели плафона в стойках дверей. Освещение багажного отделения
- F2 — выключатель плафона в стойке левой передней двери вместе с выключателем звукового сигнализатора
- F3 — выключатель плафона в стойке правой передней двери
- F5 — выключатель освещения багажного отделения
- F10 — выключатель плафона в стойке левой задней двери
- F11 — выключатель плафона в стойке правой задней двери
- S4 — предохранитель в монтажном блоке
- Т4 — 4-штекерный разъем (черного цвета, за комбинацией приборов)
- Т5 — 5-штекерный разъем (черного цвета, за комбинацией приборов)
- Т10с — 10-штекерный разъем (черного цвета, за комбинацией приборов)
- W — плафон освещения салона
- W3 — лампа освещения багажного отделения
- (81) — соединение с массой «-1-» пучка проводов комбинации приборов
- (87) — соединение с массой «-2-» заднего пучка проводов
- (A23) — разъем («30а1») пучка проводов комбинации приборов
- (Q20) — разъем «-1-» выключателя плафона в стойке двери в пучке проводов стеклоподъемников дверей
