Снятие
Поднимите заднюю часть автомобиля. установите на подставки и снимите задние колеса. Выполните с обеих сторон автомобиля следующие операции.

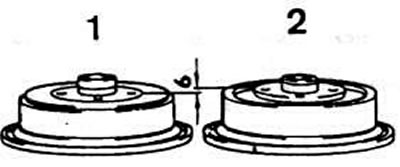

Барабан заднего тормоза: 1 - до января 1988 г.; 2 - с января 1988 г.
Снимите тормозной барабан, выполненный заодно со ступицей колеса, как указано в разделе «Задняя подвеска».
Снимите стопорные шайбы 1 (см. фото) с направляющими пружинами.
Снимите нижнюю стяжную пружину 2.
Снимите тормозные колодки.
Отсоедините трос 3 привода стояночного тормоза.
Зажмите тормозные колодки в тисках.
Снимите пружину 4 устройства автоматической регулировки зазора между колодками и барабаном, затем верхнюю стяжную пружину 5.
Снимите натяжную пружину 6.
Установка
Наденьте нажимную пружину и установите наружную тормозную колодку на разжимную планку.
Установите планку автоматической регулировки зазора между колодками и барабаном выступом в сторону щита тормоза.
Установите внутреннюю тормозную колодку на разжимную планку.
Присоедините верхнюю стяжную пружину, затем трос привода стояночного тормоза к рычагу.
Установите тормозные колодки на поршни колесного цилиндра.
Установите нижнюю стяжную пружину и придвиньте тормозные колодки к нижней опоре.
Присоедините пружину устройства автоматической регулировки зазора между колодками и барабаном.
Установите направляющие пружины и стопорные шайбы колодок.
Установите барабан и отрегулируйте зазор в подшипниках ступицы колеса, как указано а разделе «Задняя подвеска».
Нажмите один раз до упора на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.
