Прогрейте двигатель до достижения нормальной рабочей температуры.
Указания по безопасности. При открывании крышки расширительного бачка на горячем двигателе необходимо соблюдать осторожность, так как выходящие пары могут привести к сильным ожогам. Для этого закройте крышку расширительного бачка толстым слоем ткани и медленно отвинтите крышку до появления шипящего звука. После прекращения шипения медленно отвинтите, и снимите крышку с расширительного бачка. Снимайте крышку с расширительного бачка только при температуре ниже +90°С.
Снимите крышку с расширительного бачка и вместо нее установите испытательный прибор HAZET 4800-1 с переходником 4800-5.
Ручным насосом испытательного прибора создайте в системе охлаждения давления 1,0 бар. Если в течение короткого промежутка времени давление в системе уменьшится до нуля, значит, система охлаждения негерметична и имеет место утечка охлаждающей жидкости, которые необходимо найти и устранить.
Для проверки предохранительного клапана избыточного давления расположенного в крышке расширительного бачка, установите крышку в испытательный прибор, и ручным насосом создавайте давление. При давлении 1,4-1,6 бар предохранительный клапан избыточного давления должен открыться.

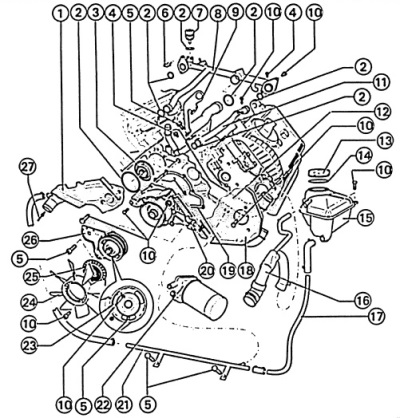

Рис. 3.2. Элементы системы охлаждения двигателя V6
1 - корпус термостата,
2 - уплотнительное кольцо,
3 - термостат,
4 - винт удаления воздуха,
5 - болт, 25 Н м,
6 - пружинный фиксатор,
7 - датчик температуры,
8 - задняя труба системы охлаждения,
9 - серьга для подъема двигателя,
10 - болт, 10 Нм,
11 - труба системы охлаждения,
12 - передняя труба системы охлаждения,
13 - крышка,
14 - уплотнительное кольцо,
15 - расширительный бачок,
16 - верхний шланг системы охлаждения,
17 - труба системы охлаждения,
18 - задний кожух зубчатого ремня,
19 - прокладка,
20 - водяной насос,
21 - нижняя труба системы охлаждения,
22 - масляный теплообменник,
23 - ременной шкив,
24 - колеса виска вентилятор,
25 - Visco-муфта вентилятора,
26 - крышка,
27 - от нижнего шланга радиатора.
