Зміст: Зняття ↓ Встановлення ↓
Зняття
Інструкції. Паливний клапан, що перемикає, який встановлювався до 10.2002 при температурі палива у зворотній паливній магістралі більше 72°C блокує повернення палива в паливний бак, щоб захистити його від температурних пошкоджень. У цьому випадку відводиться паливо направляється безпосередньо в магістраль, що подає.

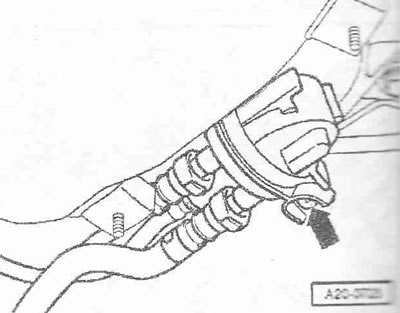

Зніміть правий теплозахисний екран перед паливним баком. Встановити ресивер під перемикаючий клапан. Позначити паливопроводи та зняти їх, натиснувши для цього на клавіші розблокування. Викрутити болт "стрілка". Зняти перемикаючий клапан.
Встановлення

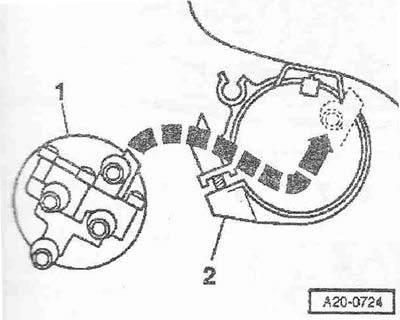

Установка у зворотному порядку, з урахуванням наступного: прикрутити перемикаючий клапан так, щоб виступ клапана "1" зупинився на хомуті "2" так, як показано на малюнку.

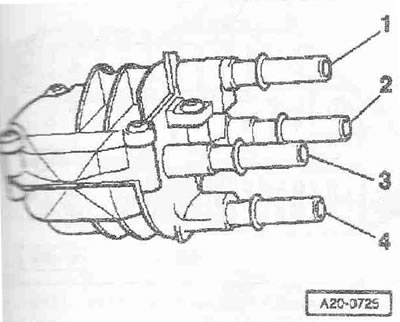

Підключити паливні магістралі таким чином: 1. Палива, що подає, до двигуна, 2. Палива, що подає, від паливного бака, 3. Зворотна паливна магістраль (синій) до паливного бака, 4. Зворотна паливна магістраль від охолоджувача палива. Момент затягування: Хомут перемикаючого клапана: 3 Нм.
