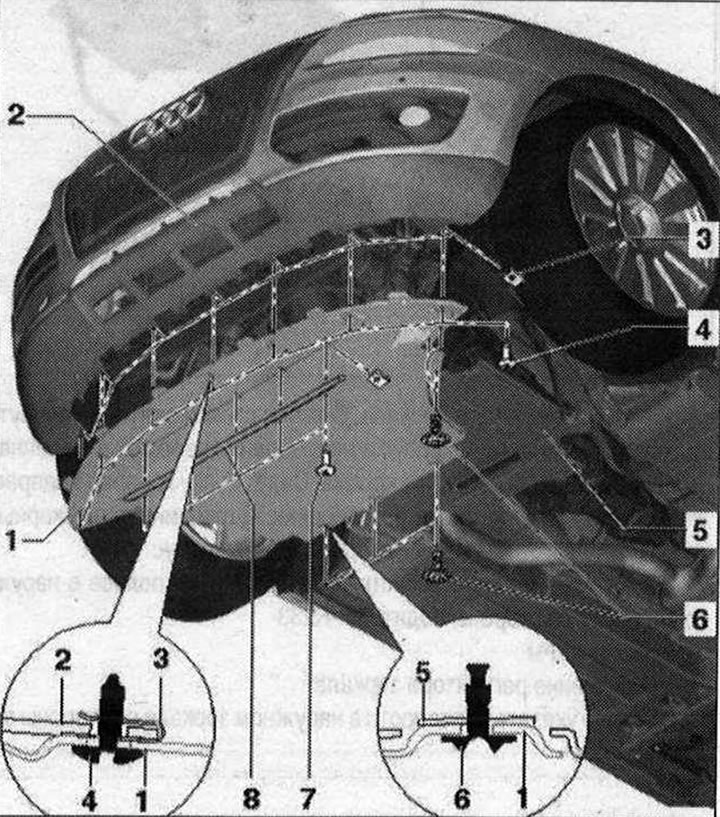

Передня шумоізоляція 1. Шумоізолюючий кожух. Зняття: спойлер переднього колеса знято. Викрутити болти -1- та -2-, а також болти знизу на підкрилці (по 3 шт. з кожного боку) та зняти ізоляцію корпусу у напрямку назад під бампером. При встановленні передню шумоізоляцію необхідно встановлювати під бампер; 2. Облицювання бампера; 3. Дужка. Насунути на накладку бампера; 4. Болт. 2,5 Н·м; 5. Швидкодіючий затискач. Для зняття повернути на 180 ліворуч. При установці затискач повинен зафіксуватися.; 6. Шумоізоляційний екран, задній; 7. Болт. 2,5 Н·м; 8. Спойлер

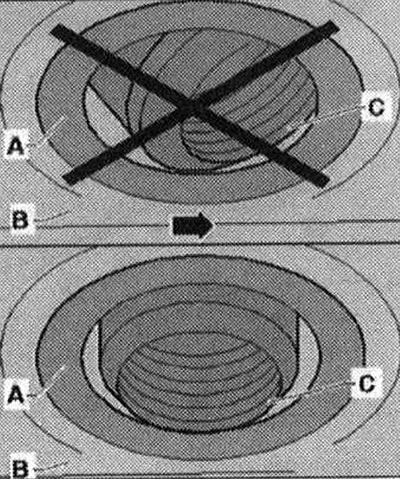

А/м з автономним обігрівачем
На а/м з автономним обігрівачем звернути увагу на правильне встановлення приймальної труби ОГ в шумоізоляцію.

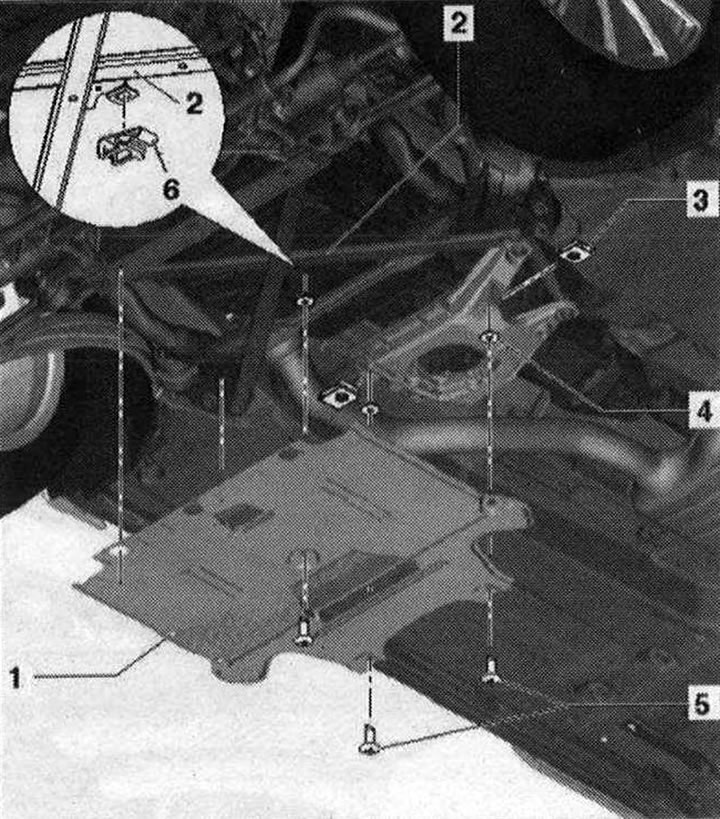

Задня шумоізоляція 1. Шумоізоляційний екран, задній. На шумоізоляції відвернути 3 задніх швидкодіючих затискачів. Відвернути швидкодіючі затискачі -6- і зняти у напрямку назад; 2. Блок розтяжок, що перехрещуються; 3. Дужка. Ввести збоку в поперечку КП; 4. Підкладна шайба; 5. Швидкодіючий затискач. Для зняття повернути на 180 ліворуч. При встановленні затискач повинен зафіксуватися; 6. Дужка. Ввести блок розтяжок, що перехрещуються

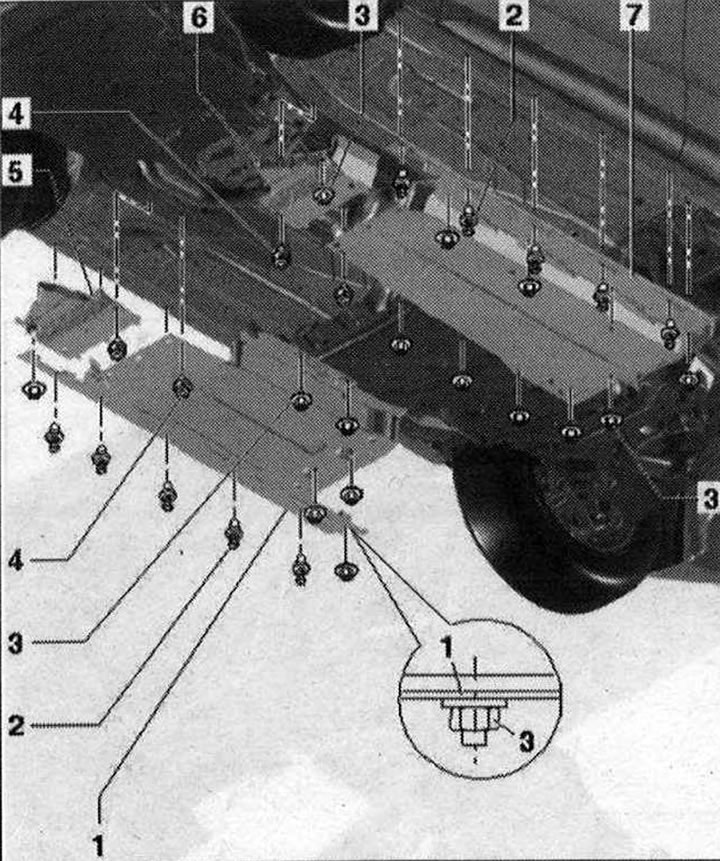

Аеродинамічний щиток, передній 1. Аеродинамічний щиток, правий; 2. Розпірний пістон; 3. Гайка. 2 Н·м; 4. Розпірний пістон; 5. Аеродинамічний щиток, передній правий; 6. Аеродинамічний щиток, передній лівий; 7. Аеродинамічний щиток, лівий

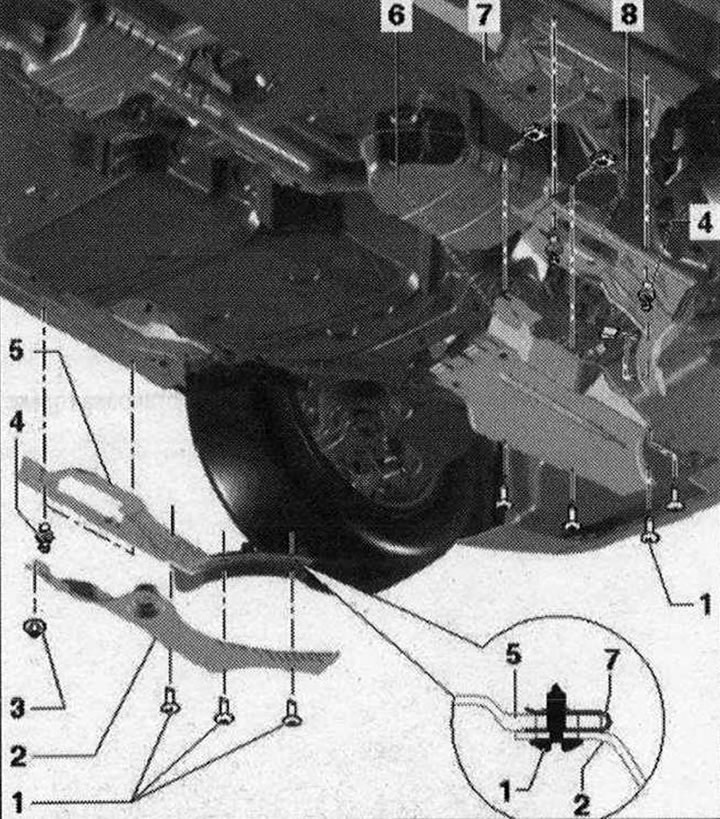

Аеродинамічний щиток, задній 1. Болт. 2 Н·м; 2. Аеродинамічний щиток, задній правий. Під час встановлення ввести під правий аеродинамічний щиток; 3. Гайка. 2 Н·м; 4. Затискач. 3 Н·м; 5. Права задня облицювання порога; 6. Аеродинамічний щиток, лівий задній; 7. Дужка; 8. Ліва задня облицювання порога

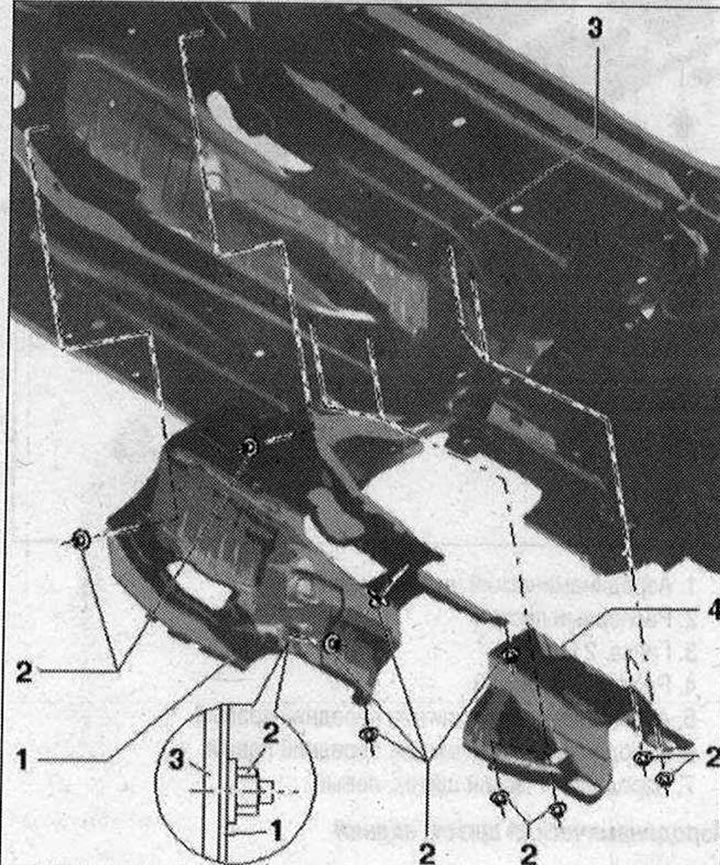

Теплозахисний екран днища, передній 1. Теплозахисний екран, передній; 2. Затискна шайба. При знятті відвернути, при встановленні затискних шайб тільки притиснути їх; 3. Нижній лист; 4. Теплозахисний екран, центральний

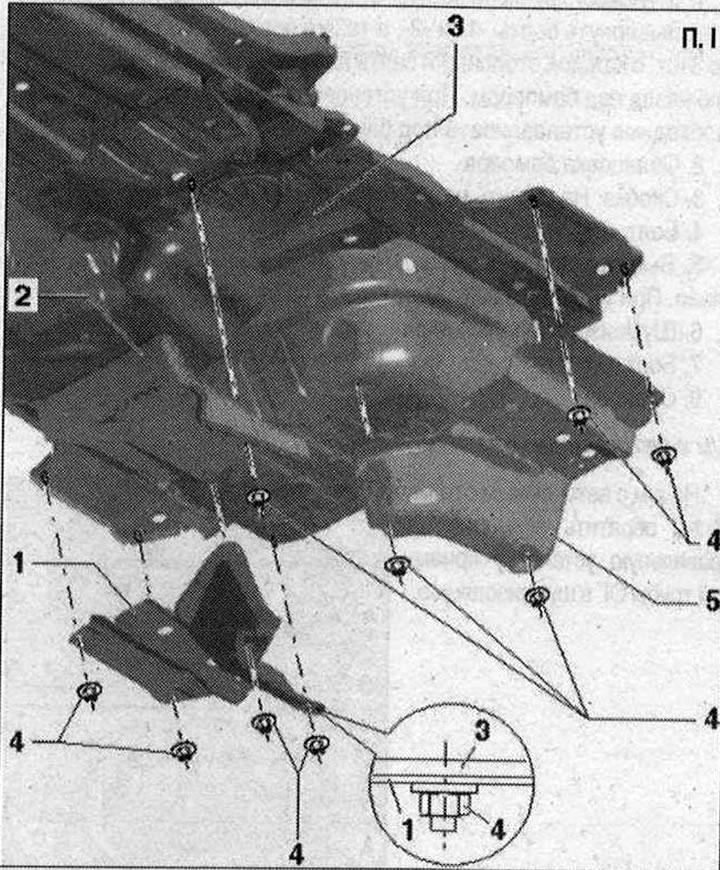

Теплозахисний екран днища, задній
I 1. Правий теплозахисний екран; 2. Теплозахисний екран основного глушника; 3. Задня частина кузова; 4. Затискна шайба. При знятті відвернути, при встановленні тільки притиснути; 5. Лівий теплозахисний екран

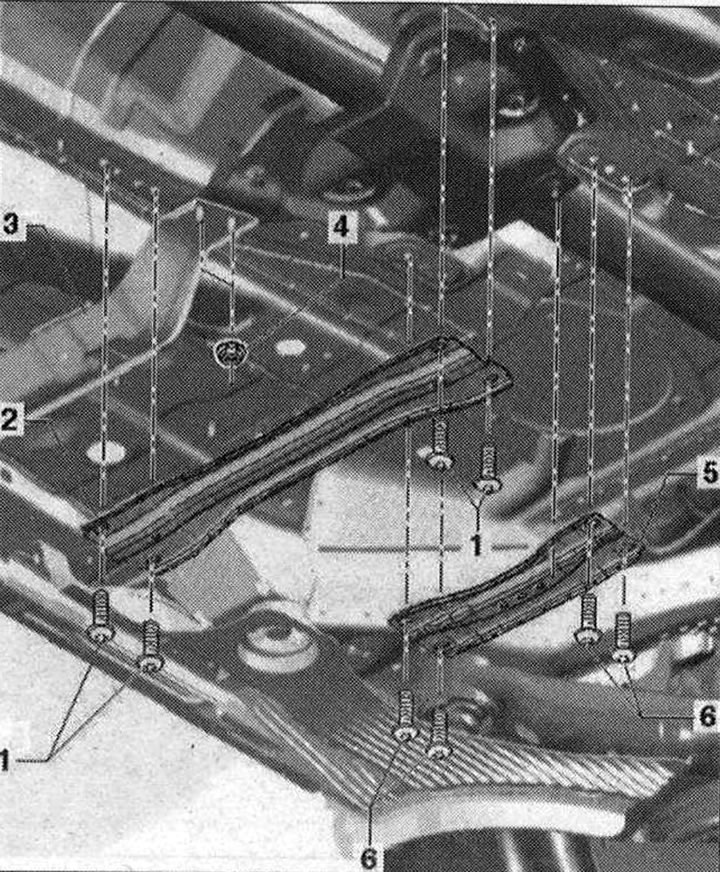

Поперечка тунелю 1. Болт. 55 Н·м; 2. Поперечка, передня; 3. Розтяжка; 4. Гайка. 20 Н·м; 5. Поперечка, задня; 6. Болти. 55 Н·м
