Зняття
1. Відберіть із бака все наявне паливо, якщо воно не було вироблено. У майстернях для цього використовують спеціальний пристрій для відкачування палива VAS 5190 (див. ілюстрацію 3.1).
2. Викрутіть болти (див. стрілки на ілюстрації) кріплення кришки на днищі, якою закритий струменевий насос із датчиком покажчика запасу палива.

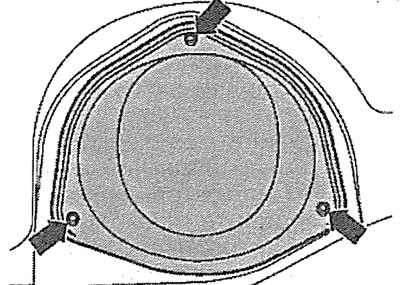

5.2. Викрутіть болти (див.стрілки) кріплення кришки, якою закритий струменевий насос із датчиком покажчика запасу палива
3. Від'єднайте штекер (див. стрілку на ілюстрації) від кришки струминного насосу.

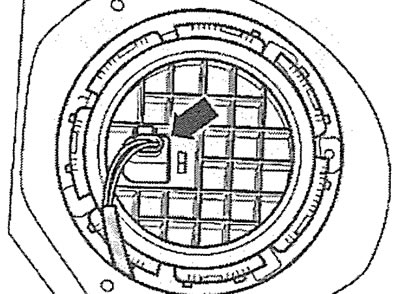

5.3. Від'єднайте штекер (див. стрілку) від кришки струминного насоса
4. Викрутіть кільцеву гайку, скориставшись спеціальним ключем, каталожний номер якого Т10202 (див. ілюстрацію).

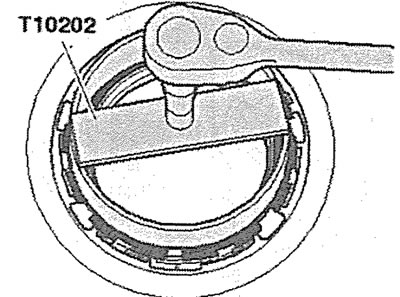

5.4. Викрутіть кільцеву гайку, скориставшись спеціальним ключем, каталожний номер якого Т10202
5. Акуратно посуньте датчик 1 покажчика запасу палива з його посадкового місця в отворі паливного бака, потім від'єднайте штекер датчика, стиснувши повідці (див. стрілки на ілюстрації) власника 2.

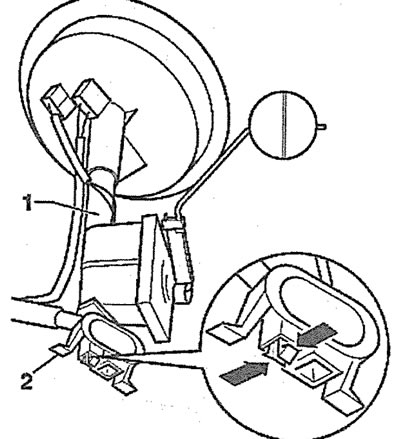

5.5. Акуратно змістіть датчик 1 покажчика запасу палива з його посадкового місця в отворі паливного бака
6. Від'єднайте датчик покажчика запасу палива та акуратно витягніть струменевий насос разом із паливопроводами.
Встановлення
Установка струминного насоса проводиться у послідовності, зворотній зняття.
