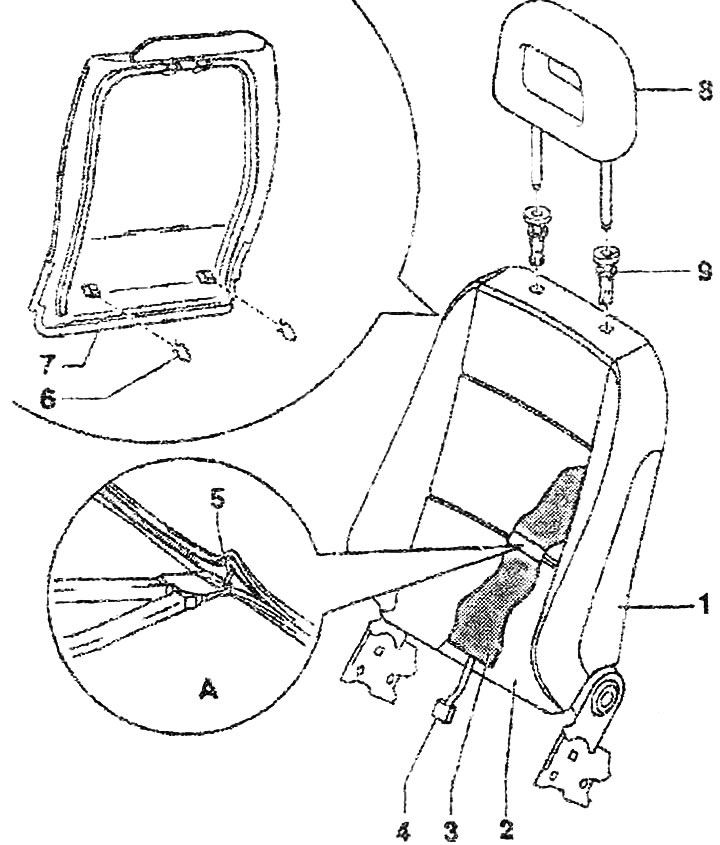

S odolným zadným krytom
1. Čalúnenie operadla sedadla. Odstráňte sedadlo. Odstráňte operadlo sedadla, vyberte modul bočného airbagu. Vytlačte upínaciu lištu čalúnenia z vložky operadla "7". Odpojte zadný kryt "7" zo svorky "6". Odstráňte zadný kryt "7". Odstráňte zadný kryt operadla. Odstráňte opierku hlavy "8" stlačením tlačidla na ľavej tyči. Odstráňte vodidlo opierky hlavy "9". Nadvihnite čalúnenie a odrežte drôtené sponky "5" "A". Odstráňte vankúš "2". Montáž: Na vozidlách s bočnými airbagmi musí byť obloženie vyrezané. Umiestnite zárez v kederi proti drážke v kryte operadla sedadla. Na inštaláciu nových drôtených svoriek použite sponkovacie kliešte "V.A.G 1634". Pre ľahšiu inštaláciu presuňte pozdĺžne tyče späť na prvú priečnu tyč. Pri inštalácii najskôr upevnite priečne a potom pozdĺžne tyče pomocou svoriek
2. Vankúš
3. Vyhrievanie operadla sedadla. Vyhrievanie operadla a čalúnenie, náhradný diel. Vo vozidlách s vyhrievaním operadla je potrebné súčasne meniť čalúnenie. Vo vozidlách bez vyhrievania operadla by mal byť kábel "4" odrezaný
4. Kábel vyhrievania operadla sedadla
5. Drôtené sponky
6. Svorka
7. Podložka operadla
8. Opierka hlavy Opierka hlavy je neodnímateľná, poťah a vankúš, náhradný diel. Zadná vonkajšia opierka hlavy nie je totožná s prednou opierkou hlavy. Pri demontáži opierok hlavy označte opierky hlavy lepiacou páskou
9. Vedenie opierky hlavy

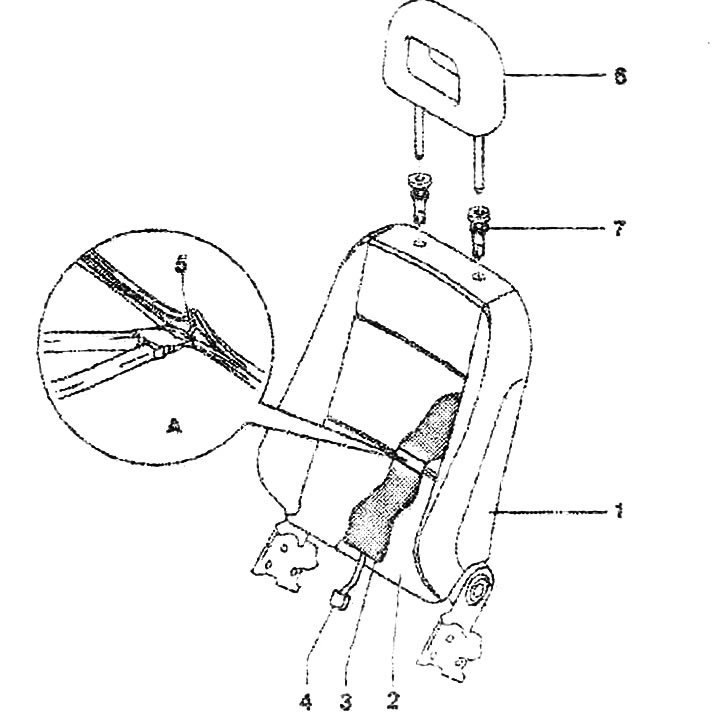

S materiálom čalúnenia operadla sedadla
1. Čalúnenie operadla sedadla. Odstráňte sedadlo. Odstráňte operadlo sedadla. Odstráňte modul bočného airbagu. Odstráňte opierku hlavy "6" stlačením tlačidla na ľavej vodiacej lište. Odstráňte vodidlo opierky hlavy "7". Otvorte čalúnenie operadla sedadla. Nadvihnite čalúnenie a odrežte drôtené sponky "5" "A". Odstráňte vankúš "2". Montáž: Na vozidlách s bočnými airbagmi musí byť obloženie vyrezané. Na inštaláciu nových drôtených sponiek použite sponkové kliešte "V.A.C-1634/". Pre jednoduchšiu montáž presuňte pozdĺžne tyče späť na prvú priečnu tyč! Pri inštalácii najskôr upevnite priečne a potom pozdĺžne tyče pomocou svoriek
2. Vankúš
3. Vyhrievanie operadla sedadla. Vyhrievanie operadla a čalúnenie. náhradný diel. Vo vozidlách s vyhrievaním operadla je potrebné súčasne meniť čalúnenie. Vo vozidlách bez vyhrievania operadla by mal byť kábel "4" odrezaný
4. Kábel vyhrievania operadla sedadla
5. Drôtené sponky
6. Opierka hlavy. Opierka hlavy je neodnímateľná, čalúnenie a vankúš. náhradný diel. Zadná vonkajšia opierka hlavy nie je totožná s prednou opierkou hlavy. Pri demontáži opierok hlavy prelepte opierky lepiacou páskou
7. Vedenie opierky hlavy
