Systém autorizácie prístupu a štartovania motora 1. Stĺpik riadenia; 2. Použité ELV (elektromechanický zámok hriadeľa riadenia) "J764"; 3. Prístupový a štartovací spínač motora "E415". Miesto inštalácie: na ovládacom paneli na strane vodiča; 4. Centrálna riadiaca jednotka pre komfortné systémy "J393". Miesto inštalácie: pod pravou bočnou lištou kufra; 5. Anténny zosilňovač "R24" s anténnym stredom, zámkom a alarmom proti krádeži "R47". Namontované na zadnej poličke.

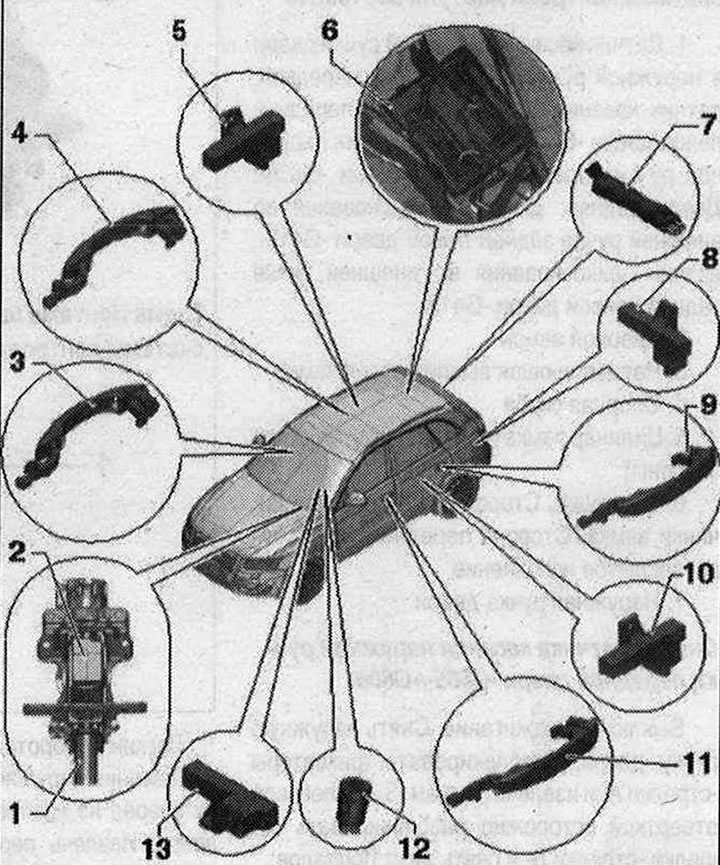

Časti a komponenty systému kontroly prístupu bez kľúča 1. Stĺpik riadenia; 2. Použité ELV (elektromechanický zámok hriadeľa riadenia) "J764"; 3. Vonkajšia kľučka dverí na strane predného spolujazdca s dotykovým snímačom pravej vonkajšej kľučky dverí "G606"; 4. Vonkajšia kľučka dverí na strane predného spolujazdca vzadu s dotykovým snímačom vonkajšej kľučky dverí vzadu vpravo "G418"; 5. Anténa pre systém kontroly prístupu a štartovanie motora vpravo, vpravo. "R201". Miesto inštalácie: na pravé zadné dvere 6. Centrálna riadiaca jednotka pre komfortné systémy "J393". Miesto inštalácie: pod pravou bočnou lištou kufra; 7. Anténny zosilňovač "R24" s anténnym stredom, zámkom a alarmom proti krádeži "R47". Namontované na zadnej poličke; 8. Anténa pre prístup a systém štartovania motora v kufri "R137". Miesto inštalácie: na ľavej strane zadnej steny kufra; 9. Vonkajšia kľučka dverí, na strane vodiča, vzadu, s dotykovým snímačom vonkajšej kľučky dverí, ľavá zadná "G417"; 10. Anténa pre systém kontroly prístupu a štartovanie motora vpravo, vľavo "R200". Miesto inštalácie: na ľavé zadné dvere; 11. Vonkajšia kľučka dverí vodiča s dotykovým snímačom vonkajšej kľučky predných ľavých dverí "G605"; 12. Ovládanie prístupu a tlačidlo štartovania motora "E408". Miesto inštalácie po dokončení. MMI-Basis: v obložení stredovej konzoly. Miesto inštalácie po dokončení. MMI-Comfort: v montážnom ráme ovládacieho panela multimediálneho systému "E380"; 13. Kabínová anténa 1 systému prístupu a štartovania motora "138". Miesto inštalácie: vpredu pod stredovou konzolou

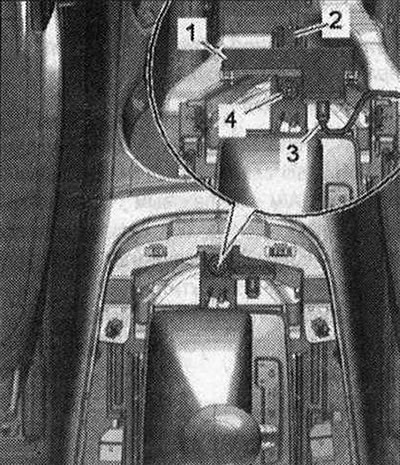

Uťahovací moment: Anténa 1 v priestore pre cestujúcich pre systém vstupu a štartovania motora "R138"
1. Kabínová anténa 1 pre prístup a systém štartovania motora "R138"; 2. Zapínanie; 3. Elektrická zástrčka; 4. Skrutka. 2 Nm

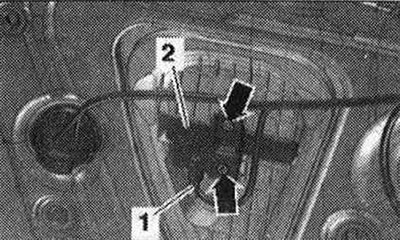

Uťahovací moment antény systému kontroly prístupu a štartovania motora "R200" / "R201"
Utiahnite skrutky "šípky" na anténe systému kontroly prístupu a štartovania motora doprava na krútiaci moment 2 Nm.

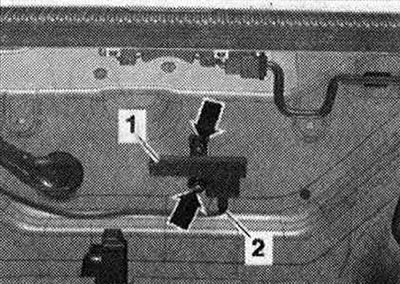

Uťahovací moment: Anténa v kufri pre vstupný a štartovací systém motora "R137"
Utiahnite matice "šípky" na anténe v kufri systému kontroly prístupu a vpravo na spustenie motora "R137" s krútiacim momentom 2 Nm.
