Inštalácia

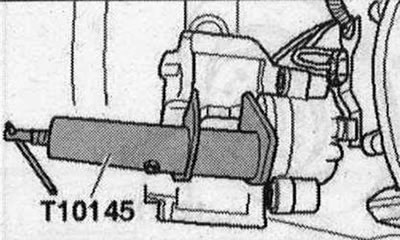

Uvoľnite brzdu. podporu. Na čistenie krytu brzdy. Na strmene používajte iba alkohol. Pred montážou nových bŕzd. Zatlačte piest do valca pomocou špeciálneho nástroja. Pred stlačením piestov odčerpajte brzdovú kvapalinu. kvapalinu z nádrže pomocou čerpacej nádoby. V opačnom prípade, ak pridáte kvapalinu neskôr, môže vytiecť a spôsobiť poškodenie. Zatlačte piest dovnútra. Na tento účel použite nástroj na lisovanie piestov T10145. Odstráňte brzdu zo zadnej dosky. podložky ochranná fólia (ak je k dispozícii).

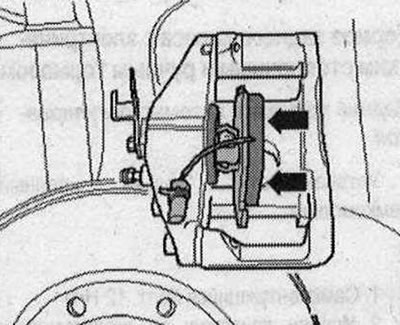

Vložte vnútornú brzdu. topánka s montážnou pružinou do strmeňa. Pružina "šípky" musí tesne zapadnúť do brzdového piestu.

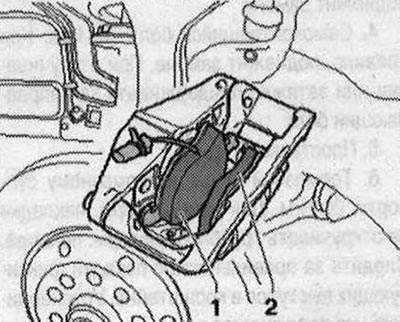

Vložte vonkajšiu brzdu. topánka "2" do strmeňa. Stlačte brzdu. obloženie do brzdového otvoru. posuvné meradlá.

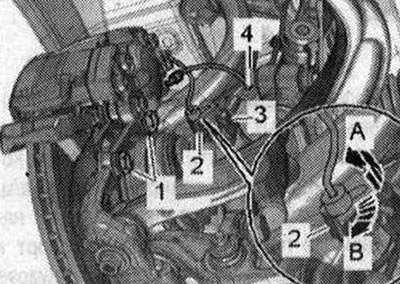

Na zadnom brzdovom tanieri. Doštičky majú uchytenie "10", ktoré by malo tesne zapadnúť do brzdového otvoru. posuvné meradlá. Obe brzdy. Doštičky musia byť umiestnené pod upevňovacími skrutkami brzdy. posuvné meradlá. Na pravej a ľavej strane brzdového strmeňa sú 2 montážne skrutky, ktoré sa nesmú povoliť. Opatrne stlačte brzdu. strmeň s brzdovými doštičkami disk. Utiahnite brzdu. strmeň s dvoma vodiacimi čapmi "4" k držiaku brzdy. Vložte pružinu "8" do vonkajšej brzdy. blokovať. Stlačte pružinu "8" v strede a vložte stredný jazýček pružiny do otvoru "šípka" na brzdovom strmeni. Pružinový jazyk musí byť riadne zaistený v brzdovom otvore. strmeň, inak môže pružina vyskočiť a neudrží podložku. Pružina je pod napätím, preto dbajte na ochranu rúk. Pri montáži pružiny sa uistite, že brzda nie je poškriabaná. podpera a lak neboli poškodené. Vložte zástrčku indikátora opotrebovania brzdového obloženia predného ľavého kolesa do držiaka. Vložte drôt do držiaka "2" a upevnite drôt otočením doprava "B".
Vložte brzdu. hadicu do držiaka "4". Pripojte zástrčku indikátora opotrebovania brzdy. platničky predného ľavého kolesa. Nainštalujte kolesá. Po inštalácii bŕzd. obloženia, v nehybnej polohe niekoľkokrát silno stlačte brzdový pedál, aby sa brzdy podložky zaujali polohu zodpovedajúcu ich pracovnému stavu. Skontrolujte úroveň brzdenia. tekutiny, v prípade potreby doplňte.
Predné brzdy. Podložky FBC-60. Odstránenie

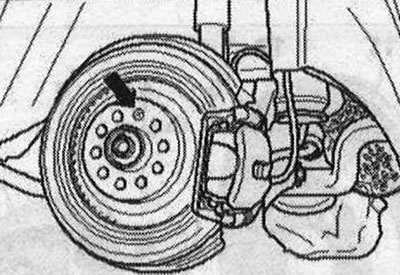

Je zakázané povoľovať skrutky (4 ks) zaisťujúce brzdu. doštičky na brzdovom držiaku. Zdvihnite auto. Odstráňte kolesá. Odstráňte brzdu. strmeň s doštičkami a držiak prednej brzdy. Nezavesujte brzdu. strmeň s brzdovou konzolou k brzdovej hadici a pripevnite k telu pomocou vhodnej káblovej pásky alebo drôtu. Hmotnosť bŕzd. Strmene nesmú byť zaťažené brzdami. hadica. Odskrutkujte upevňovaciu skrutku "šípky" z brzdy. strmene, pričom držíte brzdu. kotúč od otáčania.
Odstráňte brzdu. disk. Pri demontáži bŕzd. Brzdový kotúč nesmie byť zošikmený od náboja kolesa. disk.
Inštalácia
Pred montážou vyčistite brzdu. disk, náboj kolesa a montážne plochy. Dať na brzdu. disk náboja kolesa. Pri montáži bŕzd. Disk na náboji kolesa nesmie byť zošikmený. disk. Zaskrutkujte upevňovaciu skrutku "šípky" a utiahnite ju. Nainštalujte brzdu. strmeň s doštičkami a držiak prednej brzdy. Nainštalujte kolesá.
