Odstúpenie

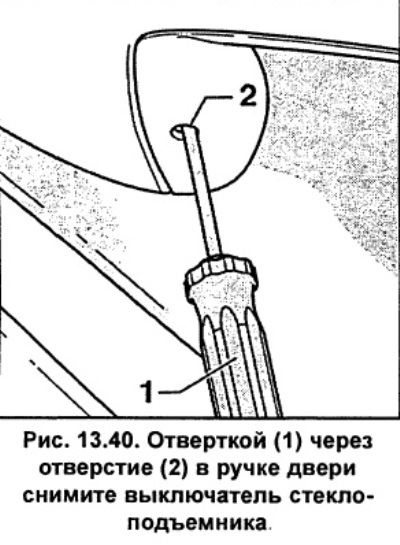

Odstráňte spínač elektrického ovládania okna. Zadajte tenký skrutkovač 1 (ryža. 12:40) v spodnej časti otvoru 2 kľučky dverí. Na dverách spolujazdca vedľa vodiča/dvierok batožinového priestoru, pričom držte skrutkovač vo vodorovnej polohe a súčasne pritláčajte rukoväť skrutkovača k obloženiu dverí.

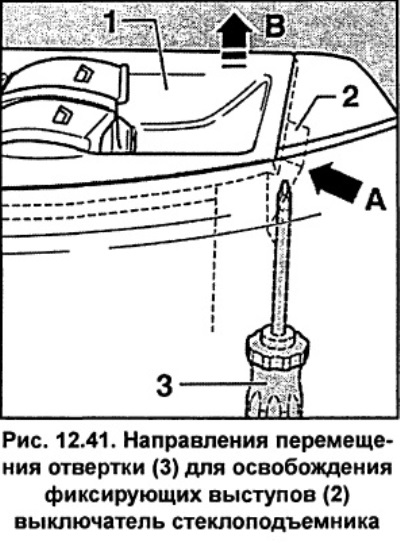

Pohybujte skrutkovačom 3 (ryža. 12.41) až na doraz. Čepeľ skrutkovača musí byť medzi kľučkou dverí a zaisťovacím výstupkom 2 (ryža. 12.41) prepínač.
Zaisťovací výstupok 2 vytlačte pomocou skrutkovača (ryža. 12.41) v smere šípky A. V tejto polohe zatlačte prepínač nahor, šípka B (ryža. 12.41) a vytiahnite ho z kľučky dverí.

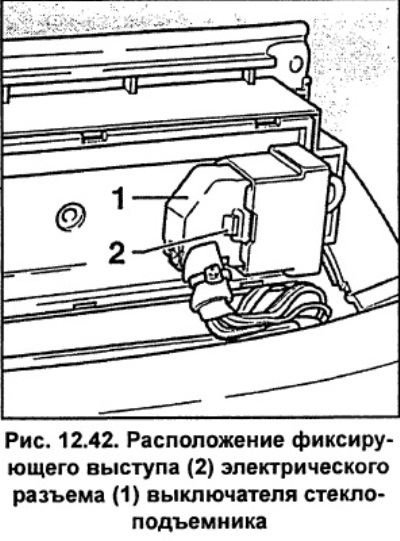

Pomocou tenkého skrutkovača stlačte uzamykací jazýček 2 (ryža. 12.42) a odpojte elektrický konektor 2 od spínača elektrického ovládania okien.

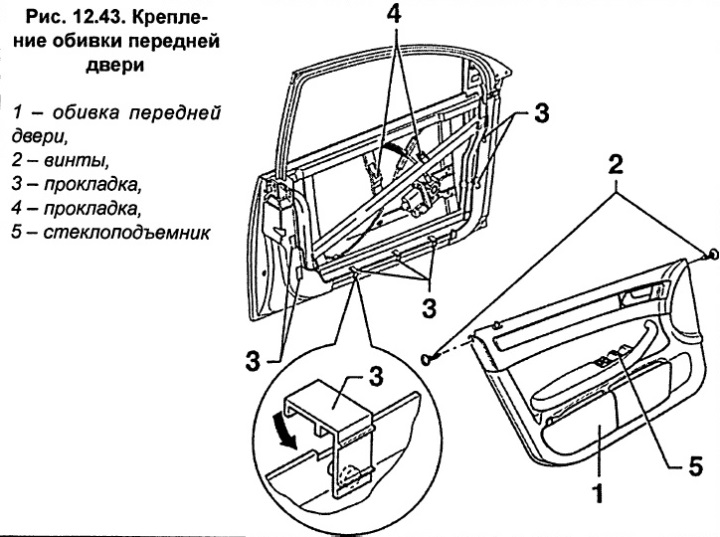

Odstráňte dve skrutky 2 (ryža. 12.43) z obloženia dverí 1.
Zdvihnite obloženie predných dverí o 20 cm a vyberte ho z dverí.

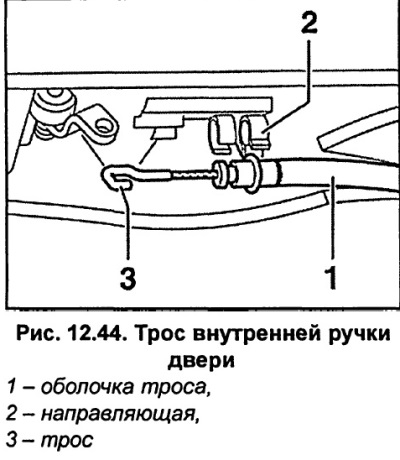

Vytiahnite plášť kábla 1 (ryža. 12.44) pre vnútornú kľučku dverí z vodidla 2 a odstráňte koniec lanka z kľučky.

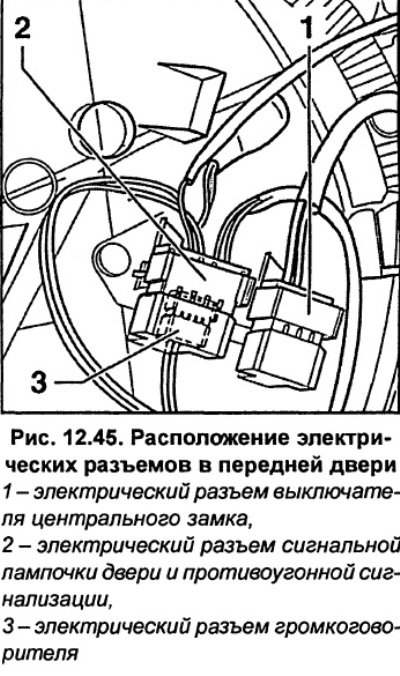

Odstráňte a odpojte elektrické konektory na zadnej strane čalúnenia.
Inštalácia
Skontrolujte, či sú vložené gumové tesnenia 3 a 4 (ryža. 12.43) na upevnenie výčnelkov.
Skontrolujte, či savá forma tesne prilieha k obloženiu dverí, v prípade potreby ju vložte do vodidiel.
Zaveste obloženie dverí. Pripojte elektrické konektory a zasuňte ich, kým nezacvaknú do držiakov. Veďte drôt pre spínač elektrického ovládania okien cez otvor v obložení dverí a vložte tesnenie drôtu.
Zaveste koniec kábla vnútornej kľučky dverí tak, aby háčik smeroval nahor. Vložte plášť kábla do vodidiel (ryža. 12.44).
Vytlačte vodidlo kľučky dverí z čalúnenia. Ak vodiaca lišta nevyskočí, prilepte tenký drôt na vrchnú časť uvoľňovacieho tlačidla a prevlečte ho cez otvor v obložení dverí. Pri inštalácii čalúnenia dverí použite drôt na zasunutie uvoľňovacieho tlačidla do otvoru pre tlačidlo dverí.
S asistentom vložte čalúnenie dverí do otvorov vo dverách.
Zatlačte na obloženie dverí a posuňte ho nadol, kým nebudete počuť cvaknutie. Pritom stlačte stred upínacej oblasti 4 (ryža. 12.43).
Pripojte elektrický konektor k spínaču elektrického ovládania okien a zaistite ho.
Zasuňte spodnú časť spínača elektrického ovládania okien do zásuvky, zatlačte a zaistite.
Utiahnite dve skrutky 2 (ryža. 12.43) upevnenie obloženia dverí.

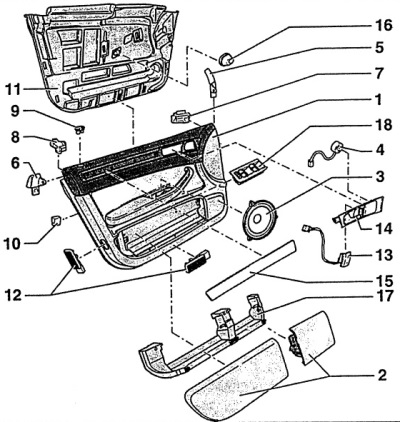

Ryža. 12.39. Čalúnenie predných dverí
1 - čalúnenie dverí,
2 - vrecká s chlopňou,
3 - reproduktory,
4 - výškové reproduktory,
5 - vnútorný prechodový prvok,
6 - vonkajší prechodový prvok,
7 - vnútorná vložka,
8 - vonkajšia vložka,
9 - vodidlo dverového tlačidla,
10 - podložky na upevnenie výstupkov,
11 - absorbujúci a tesniaci prvok formy,
12 - kontrolka dverí,
13 - spínač centrálneho zamykania,
14 - vnútorná kľučka dverí,
15 - zástrčka,
16 - penová časť na tesnenie,
17 - konzola na skladanie vreciek,
18 - spínač elektrického ovládania okien.
