Demontáž a montáž rádia "R" (MMI do kalendárneho týždňa 44/08)

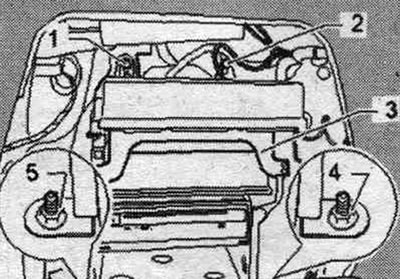

Rádio "R" (MMI) sa nachádza za ľavým bočným obložením kufra v držiaku informačno-zábavného systému. Vypnite zapaľovanie. Pri výmene použitého zariadenia vyberte režim Sprievodca vyhľadávaním porúch. funkcia výmeny za zodpovedajúci použitý. Otvorte ľavú priehradku v batožinovom priestore. Na držiaku informačno-zábavného systému (Infotainment) "3" odskrutkujte matice "1", "2", "4" a "5". Nakloňte držiak do kufra.

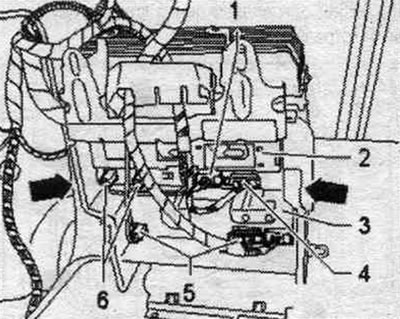

Na zadnej strane odomknite a odpojte konektory "4" a "6" na rádiu "R" "2" a "5" na použitom navigačnom systéme s CD prehrávačom "J401" "3".
Nasaďte ochranný kryt na káblové zástrčky "VAS 6223/9" "1" do zástrčkového konektora zbernice MOST "2".
Odstráňte skrutky na ľavom a pravom držiaku označenom "šípkou". Vyberte rádio "R" "2" z držiaka smerom dozadu.
Inštalácia v opačnom poradí.
Demontáž a montáž rádia "R" (MMI od kalendárneho týždňa 45/08)

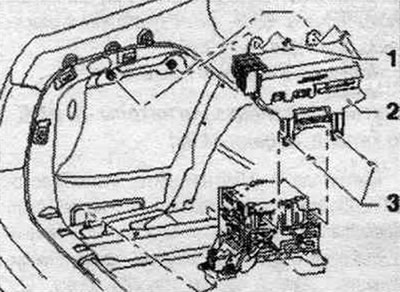

Rádio s písmenom "R" sa nachádza za ľavým bočným obložením kufra. Vypnite zapaľovanie. Pri výmene použitého zariadenia vyberte režim Sprievodca vyhľadávaním porúch. na to použite funkciu Nahradenie zodpovedajúcej použitej položky. Najprv musíte odstrániť rám systému. infotainment. Ak je nainštalovaný použitý digitálny audio balík "J525", odstráňte ho spolu s držiakom. Otvorte ľavú priehradku v batožinovom priestore. Odomknite a odpojte konektory použitého digitálneho audiosystému "J525". Nasaďte ochranný kryt na káblové zástrčky "VAS 6223/9" "1" do zástrčkového konektora zbernice MOST "2". Odskrutkujte matice "1" a skrutky "3" držiaka "2" a zdvihnite držiak s použitým digitálnym audiosystémom "J525" do batožinového priestoru.

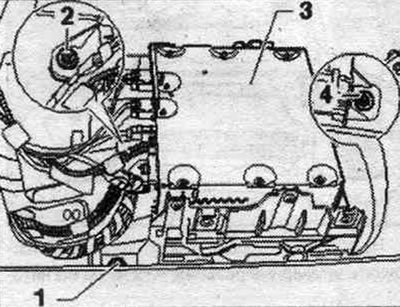

Na systémovom ráme. infotainment "3" odskrutkujte matice "1", "2" a "4". Otočte rám systému. infotainment "3" smerom k batožinovému priestoru. Odpojte všetky rušivé konektory. Odomknite a odpojte konektory rádia "R".

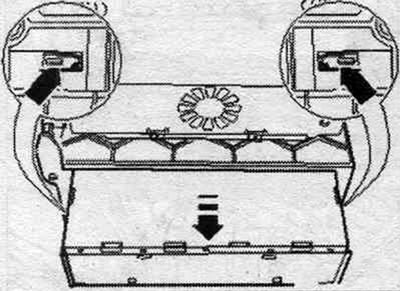

Nasaďte ochranný kryt na káblové zástrčky "VAS 6223/9" "1" do zástrčkového konektora zbernice MOST "2". Stlačte obe západky so šípkou na ľavej a pravej strane rádia "R" a vyberte rádio so šípkou "R" z rámu systému. infotainment.
Inštalácia v opačnom poradí.
