Електрична шема дисплеја инструмент табле, контролне лампице, комбиновани дисплеј процесор аутомобила (Audi A6 C5)

  • Главна
  • Ауди A6
  • С5 (1997-2004)
  • Електрична опрема
  • Електричне шеме
  • Електрична шема дисплеја инструмент табле, контролне лампице, комбиновани дисплеј процесор аутомобила
            0

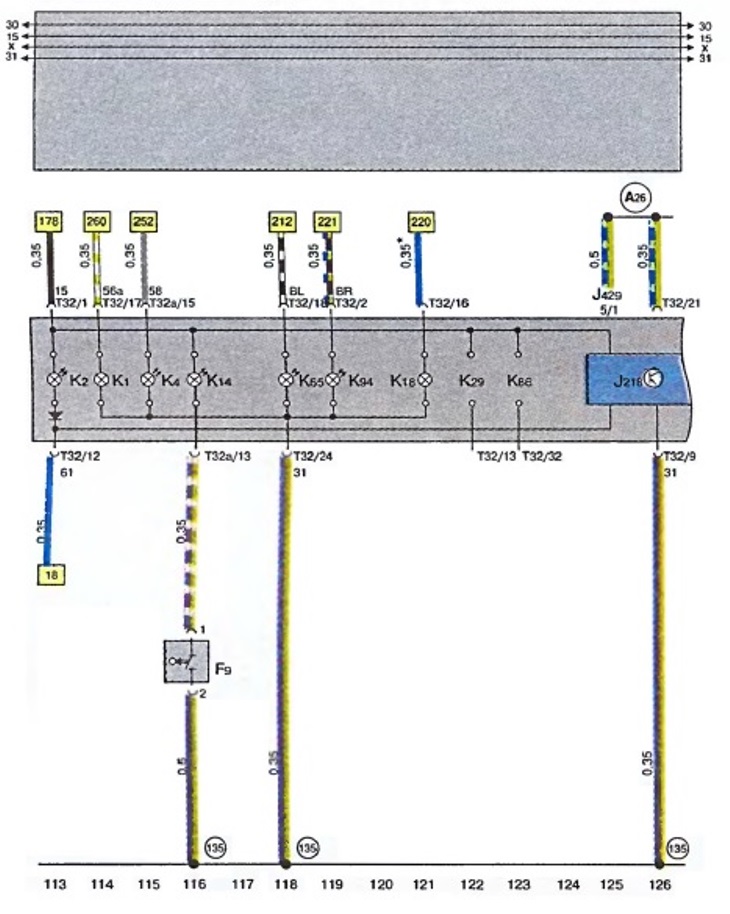

Шема 9. Приказ инструмент табле, контролне лампице, комбиновани дисплеј процесор аутомобила са АСЦ моторима, ALG, AGA и ALF

Шема 9. Приказ инструмент табле, контролне лампице, комбиновани дисплеј процесор аутомобила са АСЦ…
  • Ф 9 - Контролни прекидач ручне кочнице
  • Ј 218 - Процесор комбинације екрана
  • Ј 429 - контролна јединица за централно закључавање
  • К 1 - контролна лампица дугих светала
  • К 2 - контролни индикатор генератора
  • К 4 - Контролна лампица паркинг светла
  • К 14 - контролни индикатор ручне кочнице
  • К 18 - индикатор за контролу рада са приколицом
  • К 29 - контролни индикатор времена предгревања
  • К 65 - показивач левог показивача правца
  • К 86 - Индикатор система за контролу проклизавања точкова
  • К 94 - Десни показивач правца
  • Т 32 - утични прикључак, 32-пински, плави, близу дисплеја
  • Т 32 а - утични прикључак, 32-пински, зелене боје, близу дисплеја
  • 135 - прикључак за тело ("уземљење") "2", у снопу ожичења инструмент табле
  • А26 - Веза (прекидач контакта на вратима/на страни возача), у снопу ожичења на инструмент табли

* аутомобили са куком за вучу
