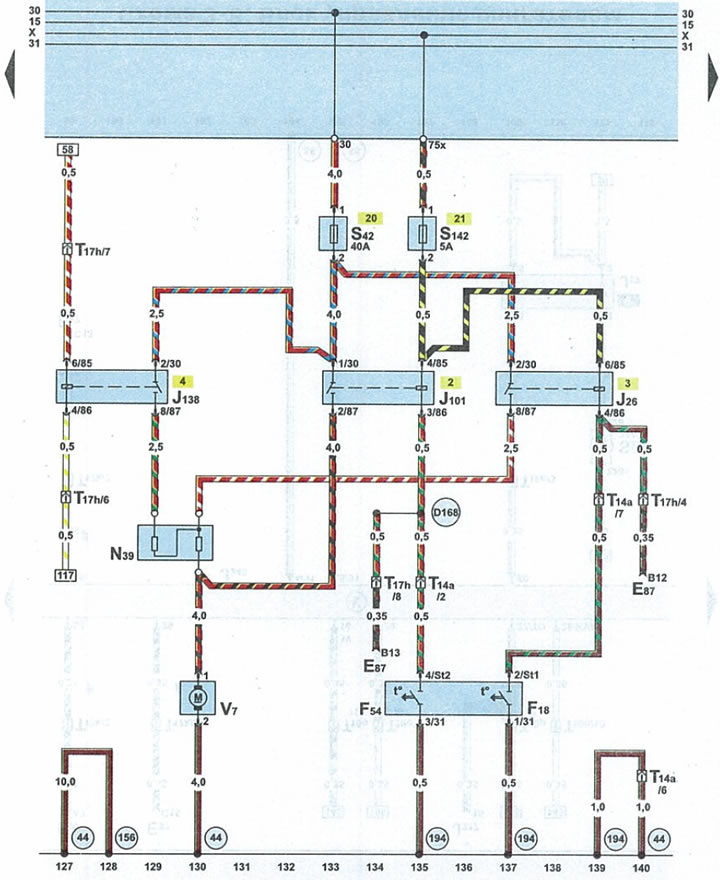

Шема 3-10. Систем за хлађење
| Е87 | блок прекидача грејача/климе |
| F18 | термални релеј вентилатора хладњака |
| F54 | термални релеј вентилатора хладњака |
| J26 | релеј вентилатора хладњака |
| J101 | релеј 2. брзине вентилатора хладњака |
| J138 | релеј за укључивање вентилатора хладњака након заустављања мотора |
| N39 | додатни отпор вентилатора хладњака |
| S42 | осигурач вентилатора хладњака |
| Т14а | 14-пински црни утикач на левој страни моторног простора |
| T17h | 17-пински браон конектор на левој страни А-стуба |
| V7 | вентилатор вентилатора радијатора |
| 44 | тачка тла (-) на дну леве стране предњег стуба |
| 156 | жица за уземљење (-) у снопу ожичења управљачке јединице мотора |
| 194 | жица 2 "уземљење" (-) у снопу ожичења вентилатора хладњака |
| D168 | жица вентилатора хладњака 2. брзине у снопу ожичења у моторном простору |
