Снятие

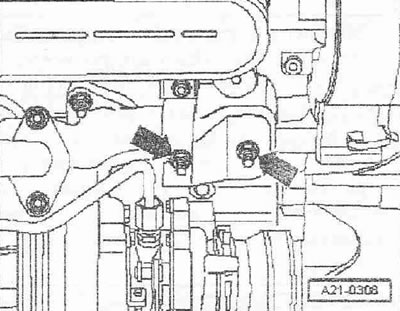

Снять шумоизоляцию. Отвернуть гайки «1».
Отворачивать болты «2 и 3» в последнюю очередь. Снять теплозащитный экран турбонагнетателя «стрелки». Снять капот двигателя.
При наличии отсоединить кронштейн. Снять крышку двигателя «стрелки». Снять находящуюся под ним шумоизоляцию. При помощи отвертки снять колпачки «3» и «4» с рычага стеклоочистителей, состоящего их двух частей. Ослабить на несколько оборотов гайки рычага стеклоочистителей, состоящего их двух частей.

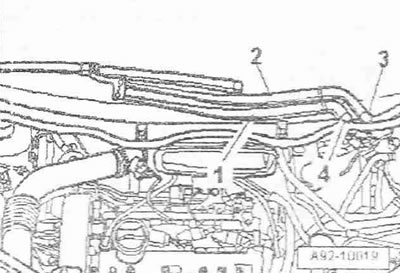

Освободить рычаги «1» и «2», для чего слегка покачать их на осях стеклоочистителей. Полностью отвернуть гайки и снять рычаг стеклоочистителей, состоящий из двух частей.

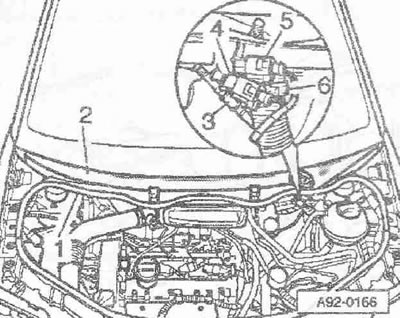

Отсоединить трубку жидкости стеклоомывателя «3». Отсоединить штекерные разъемы «4» и «5» обогреваемых форсунок омывателя. Разжать зажим для шлангов «6» при помощи зажимных клещей для шлангов «V.A.G 1921» и снять сливной шланг с решетки обтекателя. Снять резиновый уплотнитель «1» решетки обтекателя. Снять решетку обтекателя «2».

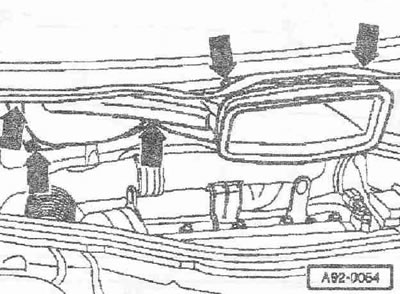

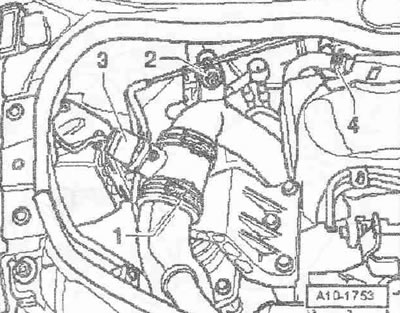

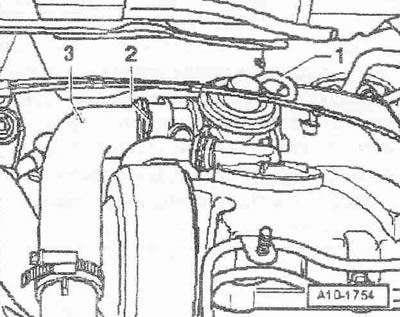

Вывернуть болты и гайки «стрелки». Вытянуть канал приточного воздуха вперед и вынуть его, поворачивая к правой стороне а/м. Отсоединить воздуховодный шланг «3» от электродвигателя заслонки впускного коллектора «V157», немного приподняв фиксатор. Отсоединить вакуумный шланг «1» от механического клапана системы рециркуляции ОГ и отложить шланг в сторону.
Отсоединить шланг «4» системы вентиляции картера двигателя от ГБЦ и отложить его в сторону. Поз. «1...3» не учитывать.

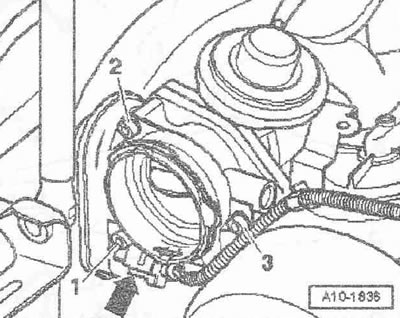

Отсоединить штекерный разъем «стрелка» электродвигателя заслонки впускного коллектора «VI57». Вывернуть болты «1...3» и снять электродвигатель заслонки впускного коллектора «V157».

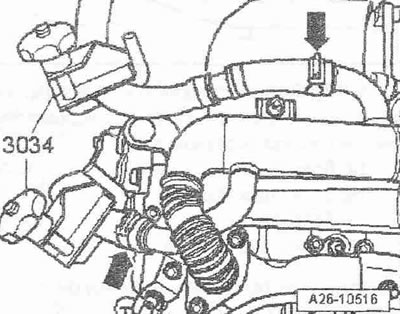

Пережать шланги ОЖ, ведущие к радиатору системы рециркуляции ОГ, с помощью зажимов для шлангов «3094». Снять шланги ОЖ с радиатора системы рециркуляции ОГ.

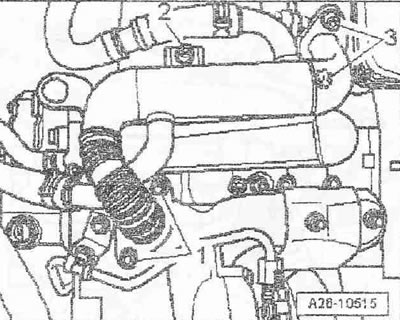

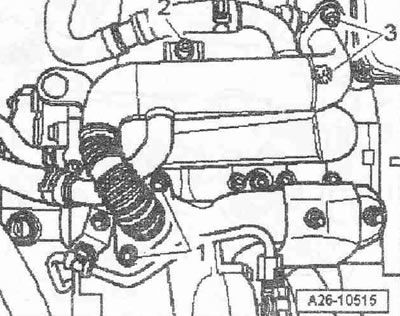

Вывернуть болты «2 и 3» и снять радиатор системы рециркуляции ОГ. Поз. «1» во внимание не принимать.

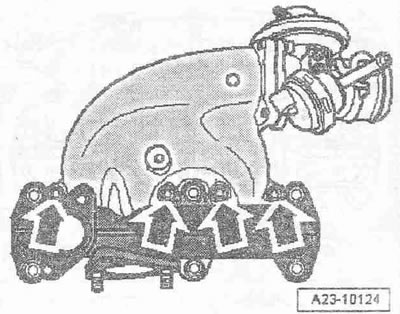

Вывернуть болты «стрелки» и снять впускной коллектор.
Установка
Установка в обратном порядке, при этом необходимо заменить прокладки, уплотн. манжеты и самоконтрящиеся гайки. Система наддува должна быть герметична. Шланговые штуцеры и шланги системы наддува воздуха должны быть очищены перед монтажом от масел и смазки. Для крепления всех соединений шлангов использовать хомуты соответствующей серии. Установить рычаг стеклоочистителя.
Моменты затяжки:
- Впускной коллектор к ГБЦ: 22 Нм
- Теплозащитный экран к турбонагнетателю: 22 Нм 1)
- Радиатор системы рециркуляции ОГ:
- к механическому клапану системы рециркуляции ОГ: 22 Нм
- к впускному коллектору: 20 Нм
- к выпускному коллектору: 22 Нм 1)
- Электродвигатель заслонки впускного коллектора «VI57» к механическому клапану рециркуляции ОГ: 10 Нм
- Крышка двигателя к кронштейну: 5,5 Нм
1) Заменить гайки.
