Снятие
При снятии датчика индикации уровня топлива бак может быть заполнен максимум на 3/4. При необходимости, удалить топливо из топливного бака.

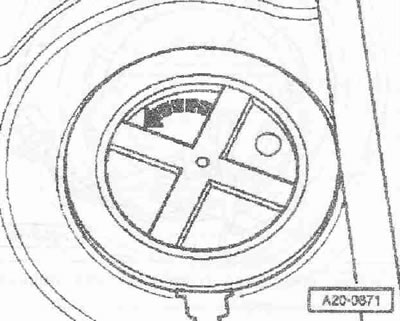

Откинуть или снять заднее многоместное сиденье. Отогнуть обшивку под задним сиденьем назад. Повернуть кожух датчика индикации уровня топлива в направлении, указанном стрелкой и снять кожух.

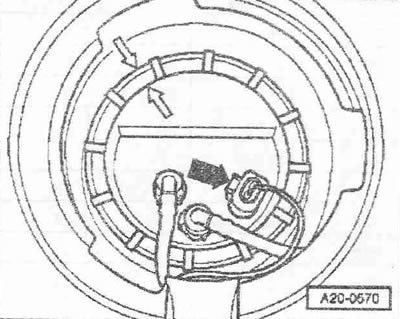

Отсоединить электрическое штекерное соединение «стрелка» на глухом фланце.

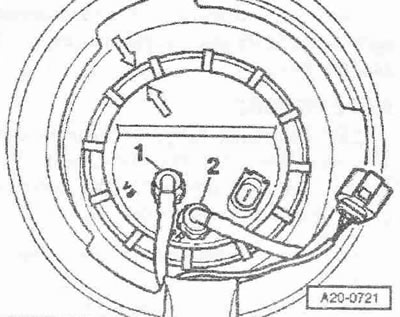

Обозначить подающую «1» и обратную «2» топливные магистрали. Снять обе магистрали с глухого фланца, нажав на клавиши разблокирования.
A/м с дополнительным отопителем
Отсоединить топливную магистраль, ведущий к дозировочному насосу дополнительного отопителя.
Все автомобили

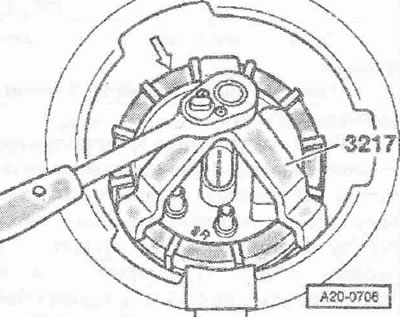

Открутить накидную гайку при помощи ключа для накидной гайки «3217». Извлечь датчик индикации уровня топлива с блоком откачки топлива и уплотн. кольцом из отверстия топливного бака.
Инструкция. При извлечении блоки откачки топлива следить за тем, чтобы не был согнут рычаг поплавка датчика индикации уровня топлива «G». Обратить внимание на то, что в блоке откачки топлива еще находится топливо. Перед отсоединением штекерных соединении датчика индикации уровня топлива «G» сначала необходимо разблокировать фиксирующие язычки штекерного контакта.

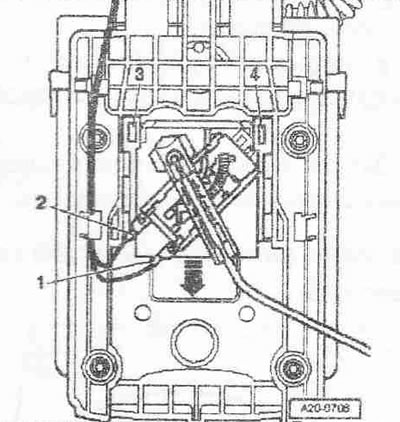

Разблокировать фиксирующие язычки штекерных соединений «1» и «2» и снять их. Отверткой приподнять крепежные пластины «3» и «4» и снять датчик индикации уровня топлива «G» в направлении вниз «стрелка».
Установка
Установка в обратном порядке. При этом уплотнительную манжету заменить. При установке модуля откачки топлива следить за тем, чтобы не погнуть рычаг поплавка датчика уровня топлива. Вставить датчик индикации уровня топлива «G» в направляющие на блоке откачки топлива и вдавить вверх до щелчка. Подключить штекерные соединения и проверить надежность их крепления.

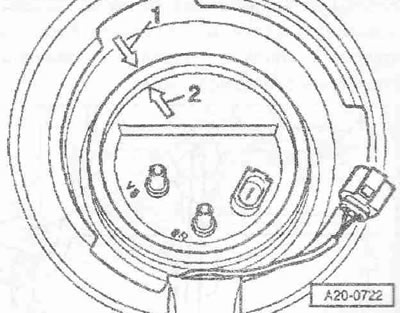

Всухую установить новое уплотн. кольцо глухого фланца. Вставить модуль откачки топлива в топливный бак. Преодолевая сопротивление пружины, прижать глухой фланец вниз и привести его в положение для установки. Стрелка «2» на глухом фланце должна совпадать со стрелкой «1» на топливном баке.

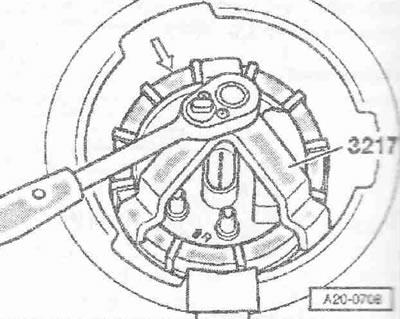

Затянуть накидную гайку при помощи ключа для накидных гаек «3217».

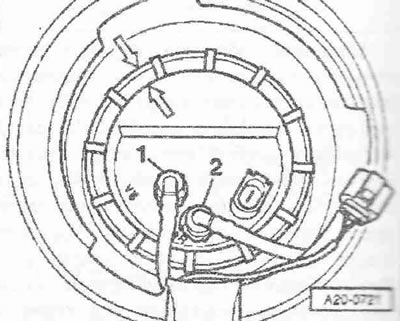

Подсоединить топливные магистрали: синяя обратная топливная магистраль «2» на подсоединении с маркировкой "R". Черная подающая топливная магистраль «1» на подсоединении с маркировкой "V". Момент затяжки: Накидная гайка модуля откачки топлива: 80 Нм.
