Napomena: dijagrami modela iz različitih godina proizvodnje mogu imati male razlike. Prikazani su dijagrami modela iz 1996. godine.
Priključne točke za "uzemljenje"
- E1 - Prostorija za baterije
- E2 - Stražnja pletenica ožičenja
- EZ - Prednje ožičenje
- E4 - Prednji desni kabelski svežanj
- E5 - Ožičenje za izravno ubrizgavanje dizelskih modela
- E6 - Ožičenje prednje ploče
- E7 - Ožičenje automatskog mjenjača
- E8 - Ožičenje prednje ploče
- E9 - Stražnji kabelski svežanj
- E10 - Stražnji kabelski svežanj
- E11 - Ožičenje desnog prednjeg svjetla
- E12 - Ožičenje lijevog prednjeg svjetla
- E13 - Stražnji desni stup
- E14 - Iza prednje ploče s lijeve strane
- E15 - Ožičenje vozačevih vrata
- E16 - ožičenje podizača prozora
- E17 - Ožičenje alarmnog sustava
- E18 - Donji dio lijevog stupa "A"
- E19 - Hidraulički blok
Boja žice
- W - Bijela
- R - Crveno
- Y - žuto
- Br - Smeđa
- Bl - Plava
- Gr - Siva
- G - Zeleno
- B - Crna
- L - Jorgovan

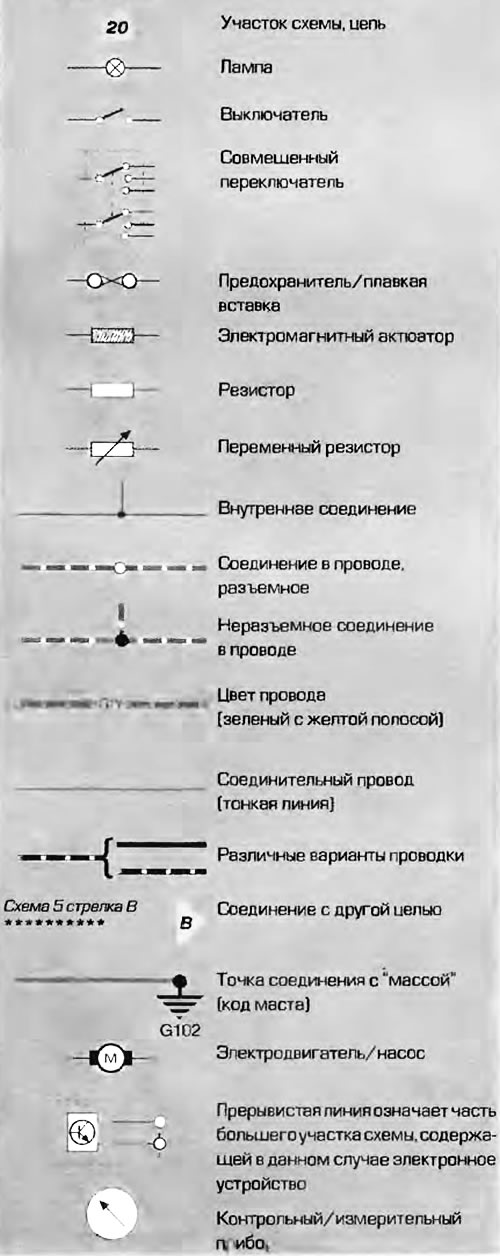

Simboli
