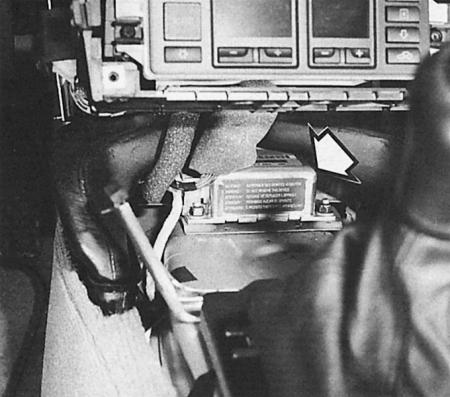

Sprijeda ispod središnje konzole (rastavljen ovdje) postoji upravljačka jedinica zračnog jastuka (strelica) sa senzorom sudara.
Položaj ugradnje dodatnih upravljačkih jedinica:

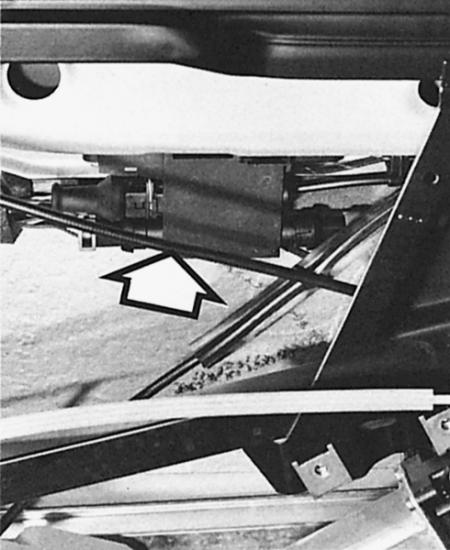

Upravljačka jedinica (strelica) za grijanje brave nalazi se u vozačevim vratima.

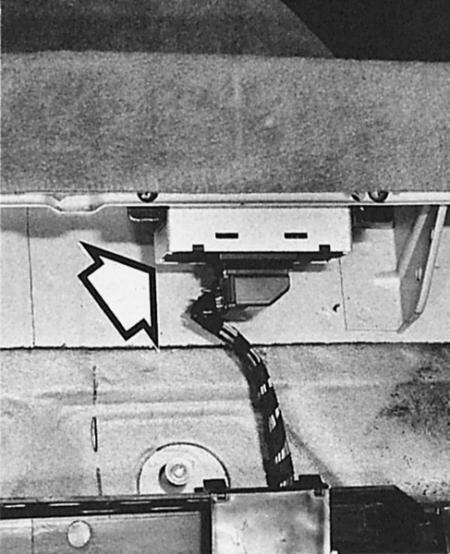

Upravljačka jedinica (strelica) za sustav protiv blokiranja kotača ugrađena je ispod stražnjeg sjedala.
U središnjem sklopnom čvoru
|
Gnijezdo
|
Oznaka
|
|
1
|
X-kontakt releja za istovar |
|
2
|
Relej sirene |
|
3
|
Relej sustava za čišćenje prednjih svjetala |
|
4
|
Relej automatskog mjenjača i premosnici ručnog mjenjača |
|
5
|
Relej pranja/brisača vjetrobrana |
|
6
|
Relej pumpe za gorivo |
Na 8-sjednoj potpori dodatnih releja
|
Gnijezdo
|
Oznaka
|
|
1
|
Relej prekidača svjetla za maglu (ako postoji spojka prikolica) |
|
2
|
Relej ventilatora električnog hladnjaka (puna snaga) |
|
3
|
Relej ventilatora električnog hladnjaka (1. faza) |
|
4
|
Upravljačka jedinica električnog podizača prozora |
Upravljačka jedinica električnog podizača prozora
|
Gnijezdo
|
Oznaka
|
|
3
|
Relej elektromagnetske spojke (u sustavu klimatizacije) |
|
4 + 5
|
Kontrolna jedinica svjetiljke (automatska kontrola) |
|
10
|
Relej svjetla za maglu |
|
11 + 12
|
Kontrolna jedinica za preklapanje vanjskog ogledala |
