Зняцце
Зняць зубчасты рамень для асноўнага прывада.

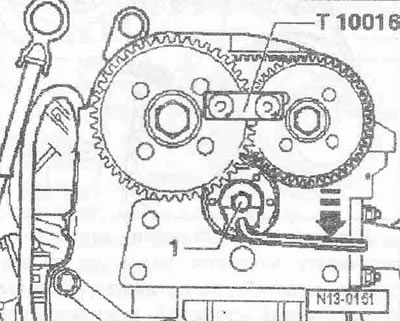

Выкруціць ніт "1" для нацяжнога роліка зубчастага рамяня. Павярнуць нацяжны ролік тарцовым шасцігранным ключом па гадзіннікавай стрэлцы "стрэлка" і зняць зубчасты рамень. Цалкам выкруціць ніт, зняць нацяжны ролік і зубчасты рамень.
Ўстаноўка

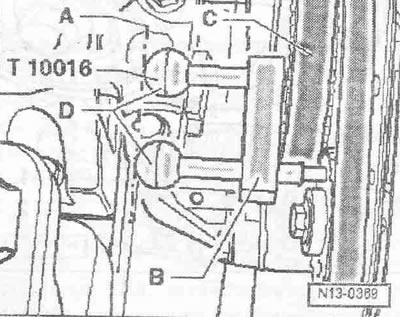

Устаноўка ў зваротным парадку, пры гэтым неабходна ўлічыць наступнае: шасцярні распредвала зафіксаваны фіксатарам распредвалов "Т10016". Нацягнуць зубчасты рамень для спалучанага прывада спачатку на шасцярню распредвала впускных клапанаў і затым на шасцярню распредвала выпускных клапанаў. Саслабленая частка зубчастага рамяня павінна знаходзіцца ўнізе. Выконваць абазначэнне напрамкі ходу раней эксплуатавалася рамяня.

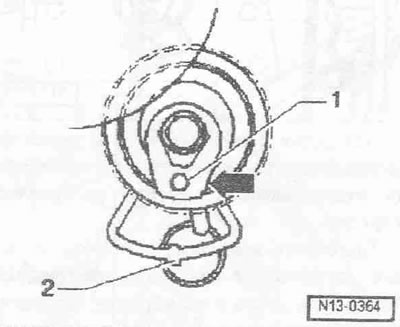

Тарцовы шасцігранны ключ уставіць ва ўнутраны шасцікантовік павярнуць нацяжны ролік па гадзіннікавай стрэлцы па кірунку да індыкатарнага акенца "стрэлка". Нацяжны ролік знаходзіцца ў аслабленым становішчы. Прыціснуць нацяжным ролікам ніжнюю частку зубчастага рамяня спалучанага прывада ўверх і закруціць ад рукі ніт нацяжнога роліка. Выступ "2" апорнай пласціны павінен увайсці ў адтуліну ў ГБЦ.

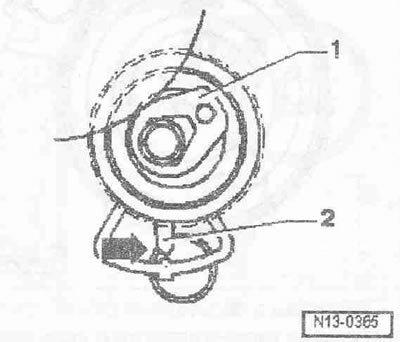

Нацягнуць зубчасты рамень, для гэтага паварочваць нацяжны ролік "1" супраць гадзіннікавай стрэлкі, пакуль паказальнік "2" не стане над рызыкай асноўнай пласціны ў індыкатарным акенцы "стрэлка". Зацягнуць ніт для нацяжнога роліка зубчастага рамяня ў гэтым становішчы. Ўстаноўка зубчастага рамяня для асноўнага прывада.
