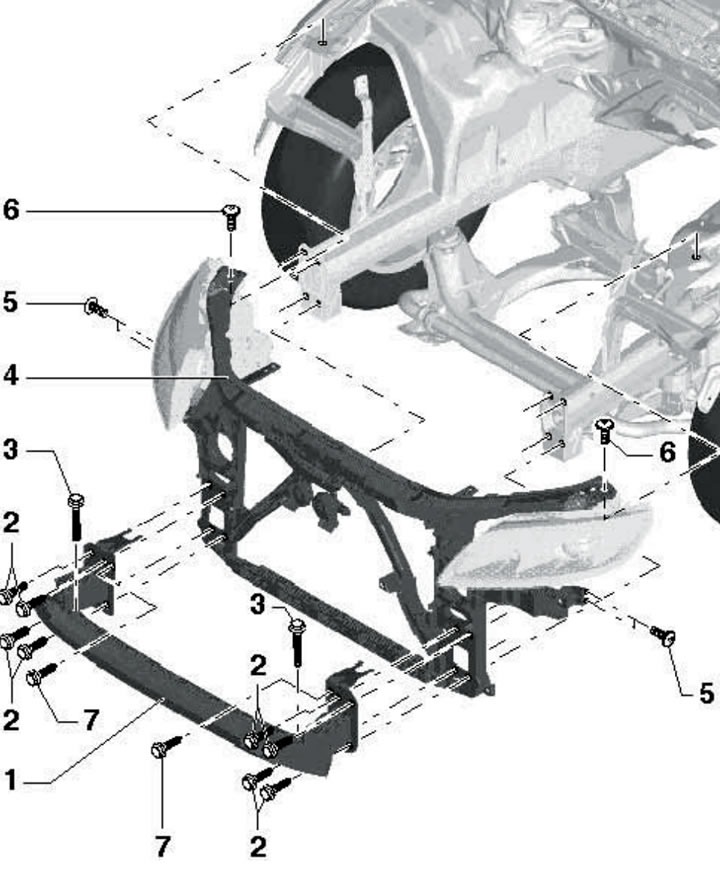

2.1. Дэталі ўстаноўкі пярэдняй панэлі:
1 - Бэлька пярэдняга бампера: для зняцця бэлькі вывярніце балты 3, а для зняцця дэмпфераў удараў вывярніце балты 2 і 7;
2 - Болт, 60 Нм;
3 - Болт, 22 Нм;
4 - Пярэдняя панэль;
5 - Болт 3 Нм;
6 - Болт, 25 Нм.
Ўстаноўка пярэдняй панэлі ў сэрвіснае становішча
Заўвага: Пры ўсталёўцы перадпакоя панэлі ў сэрвіснае становішча лініі холадагенту, ОЖ і вадкасці ГУР, а таксама раздымы электраправодкі, не раз'ядноўваюцца.
2. Адлучыце адмоўны провад ад акумулятарнай батарэі (гл. Главу 5).
3. Зніміце накладку пярэдняга бампера (гл. Раздзел 9).
4. Аддзяліце локеры пярэдніх колавых арак у абласцях мацавання на бамперы.
5. Зніміце панэлі гукаізаляцыі пад рухальным адсекам (гл. Раздзел 19 Главы 1).
6. Зніміце ўшчыльненне з пярэдняй панэлі і з яе злучэнняў з крыламі.
7. Зніміце фары (гл. Главу 11).
8. Адлучыце трос адмыкання капота ў пункце злучэння (гл. Раздзел 4).
9. Аддзяліце напорныя шлангі интеркулера (гл. Главу 4).
10. Вывярніце балты (4 і 3 на ілюстрацыі) і балты (2) зверху справа і зверху злева на ланжэроне.

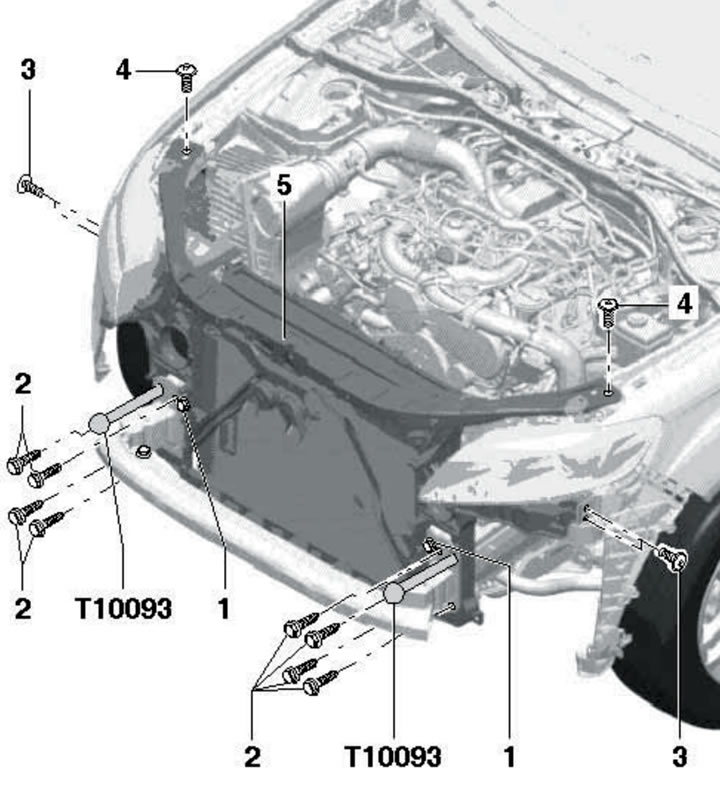

2.10. Усталёўка перадпакоя панэлі ў сэрвіснае становішча:
1 - Болт, 6 Нм: не выварочвайце для ўсталёўкі панэлі 5 у сэрвіснае становішча;
2 - Болт, 60 Нм, замяняецца накіроўвалым пальцам Т10093;
3 - Болт, 3 Нм;
4 - Болт, 25 Нм;
5 - Пярэдняя панэль.
Укруціце накіравальныя пальцы Т10093 у якія вызваліліся разьбовыя адтуліны, затым вывярніце пакінутыя ніты (2) і пацягніце перадпакой панэль наперад на накіравальных пальцах прыкладна на 10 гл, не дапушчаючы празмернага нацягвання электраправодкі.
11. Усталёўка перадпакоя панэлі ў зыходнае становішча вырабляецца ў зваротным парадку. Не перацісніце электраправодку. Пасля ўстаноўкі адрэгулюйце фары (гл. Главу 11).
Зняцце і ўстаноўка пярэдняй панэлі
12. Выканайце дзеянні, апісаныя ў параграфах 2-9.
13. Вывярніце балты (4 і 3 на ілюстрацыі) і балты (2). Зніміце перадпакой панэль.
14. Усталёўка перадпакоя панэлі вырабляецца ў зваротным парадку. Не перацісніце электраправодку. Пасля ўстаноўкі адрэгулюйце фары (гл. Главу 11).
