Электрасхема блока кіравання Матронік, лічыльніка паветранай масы, вентыля для рэгулявання размеркавальнага вала і іншае (Audi A6 С5)

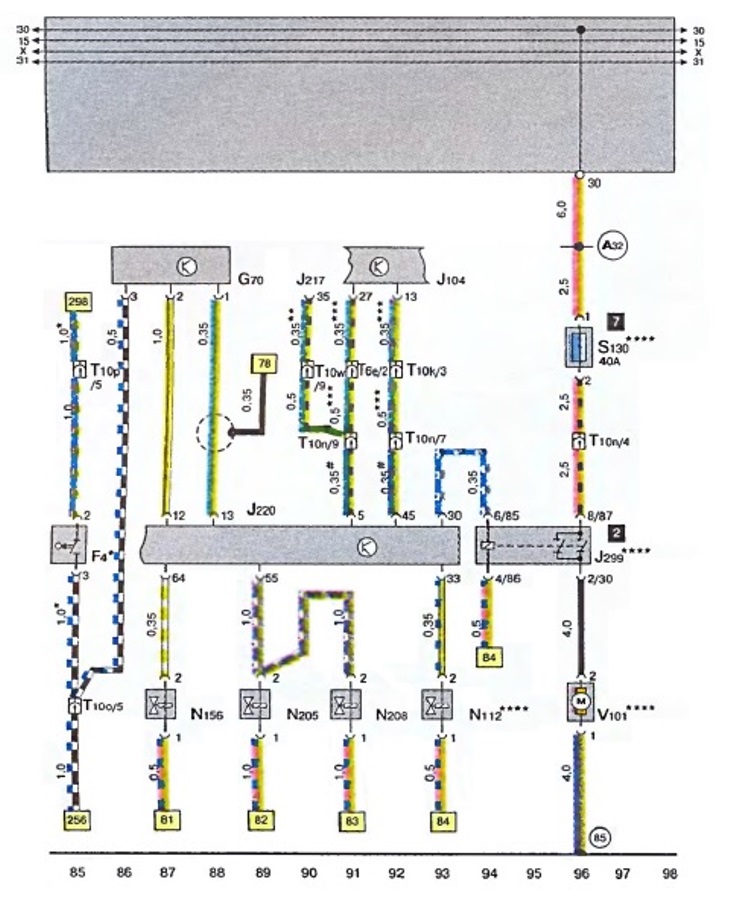

Схема 7. Блок кіравання Матронік, лічыльніка паветранай масы, вентылі для рэгулявання размеркавальнага вала, які перамыкае вентыль якая ўсмоктвае трубы, помпа другаснага паветра аўтамабіляў з рухавікамі АСК, ALG, AGA і ALF

• F 4 - выключальнік ліхтара задняга ходу
• G 70 – датчык масавага расходу паветра
• J 104 – блок кіравання АБС з EDS
• J 217 - блок кіравання аўтаматычнай каробкай перадач
• J 220 - блок кіравання Матронік
• J 298 - рэле помпы другаснага паветра
• N 112 - вентыль кампрэсара другаснага паветра
• N 156 - вентыль пераключэння якая ўсмоктвае трубы
• N 205 - вентыль "1" для рэгулявання размеркавальнага вала
• N 208 - вентыль "2" для рэгулявання размеркавальнага вала
• S 130 - засцерагальнік помпы другаснага паветра
• Т 6 e - штэкернае злучэнне, 6-кантактнае, колер шэры, злучальны заціск для стойкі А. справа
• T 10 k- штэкернае злучэнне, 10-кантактнае, колер аранжавы, злучальны заціск для стойкі А, злева
• Т 10 n - штэкернае злучэнне, 10-кантактнае, колер жоўты, злучальны заціск бачка для вады Е-Вох
• Т 10 o - штэкернае злучэнне, 10-кантактнае, колер карычневы, злучальны заціск бачка для вады Е-Вох
• Т 10 p - штэкернае злучэнне, 10-кантактнае, колер чорны, злучальны заціск бачка для вады Е-Вох
• Т 10 w - штэкернае злучэнне, 10-кантактнае, колер блакітны, злучальны заціск для стойкі А, справа
• V101 - рухавік помпы другаснага паветра
• 85 - злучэнне з корпусам ("маса") "1", у джгуце правадоў рухальнага адсека
• А32 - злучэнне плюс (30), у джгуце правадоў камбінацыі прыбораў

* аўтамабілі з механічнай каробкай перадач


** аўтамабілі з аўтаматычнай каробкай перадач
*** аўтамабілі з сістэмай кантролю над слізгаценнем колаў
**** аўтамабілі з помпай другаснага паветра

# на аўтамабілях без CAN-Bus
