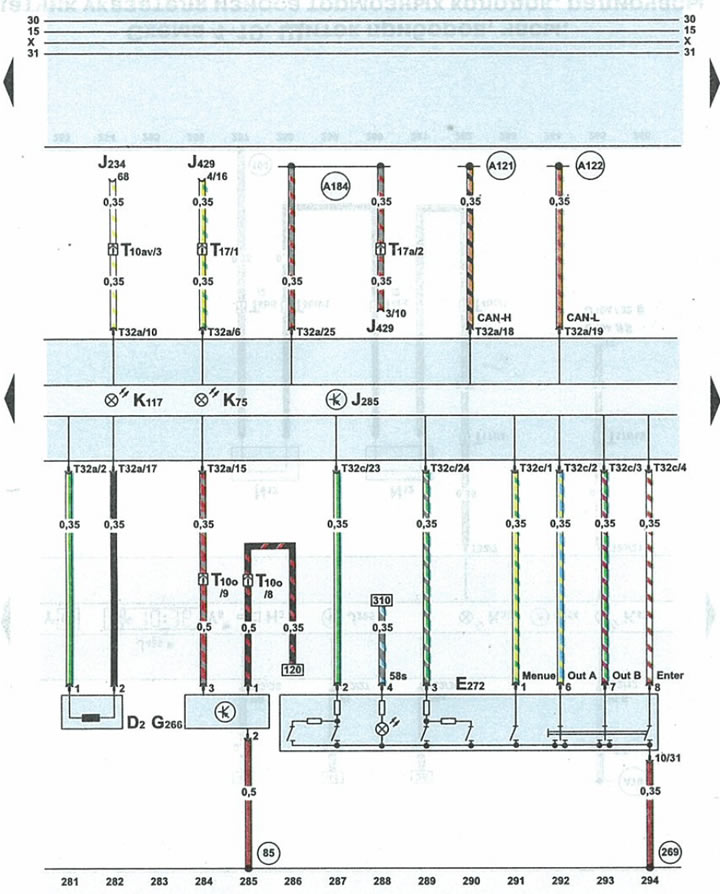

Схема 4-21. Шчыток прыбораў, шпулька иммобилайзера для счытвання кода супрацьугоннай прылады, датчыкі ўзроўня алею/тэмпературы алею
| D2 | шпулька счытвання супрацьугоннай прылады |
| Е272 | перамыкач функцый і цэнтральнай кансолі |
| G266 | тэрмадатчык ўзроўню маторнага масла, індыкацыі тэрміну абслугоўвання |
| J234 | блок кіравання падушкай бяспекі |
| J285 | камбінаваны працэсар на шчытку прыбораў |
| J429 | блок кіравання цэнтральным замкам |
| К75 | сігнальная лямпачка падушак бяспекі |
| К117 | сігнальная лямпачка супрацьугоннай сістэмы |
| Т10о | 10-кантактны штэкер карычневага колеру на блоку засцерагальнікаў і рэле пад абцякальнікам |
| T10av | 10-кантактны штэкер жоўтага колеру на пярэдняй стойцы справа |
| Т17 | 17-кантактны штэкер аранжавага колеру на пярэдняй стойцы справа |
| Т17а | 17-кантактны штэкер карычневага колеру на пярэдняй стойцы справа |
| Т32а | 32-кантактны штэкер зялёнага колеру на шчытку прыбораў |
| Т32с | 32-кантактны штэкер шэрага колеру на шчытку прыбораў |
| 85 | злучэнне 1 на "масу" (-) у джгуце правадоў маторнага адсека |
| 269 | злучэнне 1 датчыка з "масай" (-) у джгуце правадоў панэлі прыбораў |
| А121 | провад шыны (High-Bus) абмену дадзенымі ў джгуце правадоў панэлі прыбораў |
| А122 | провад шыны (Low-Bus) абмену дадзенымі ў джгуце правадоў панэлі прыбораў |
| А184 | провад кантактнага датчыка капота ў джгуце правадоў панэлі прыбораў |
| • | шына камутацыі дадзеных |
