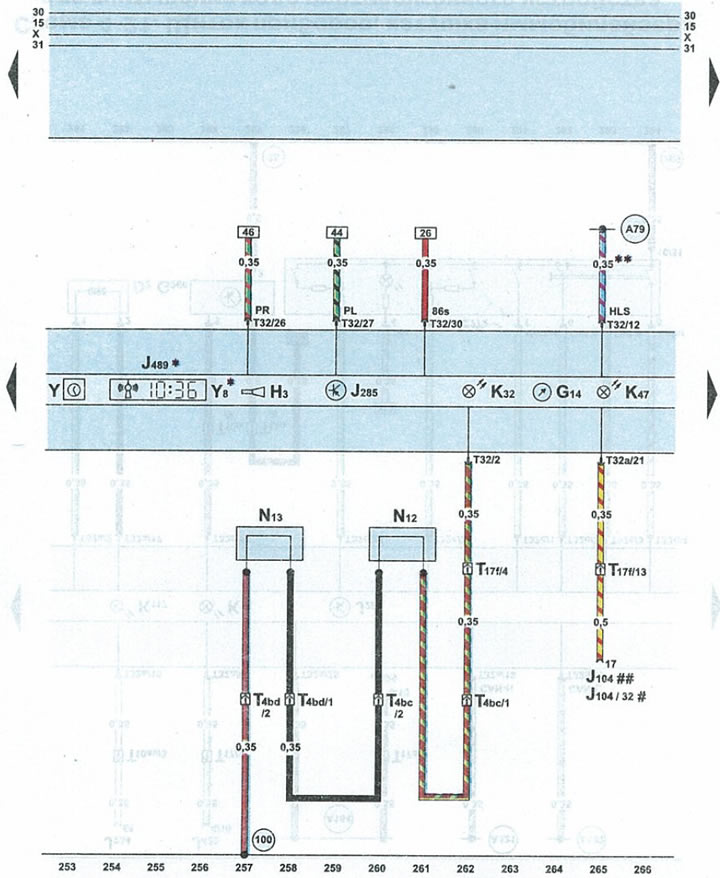

Схема 4-19. Шчыток прыбораў, гадзіннік, датчык паказальніка зносу тармазных калодак, радыёгадзіны
G14 | вальтметр |
НЗ | зумер/гонг |
J104 | блок кіравання АБС з электроннай блакіроўкай дыферэнцыяла (EDS) |
J285 | мікрапрацэсар на шчытку прыбораў |
J489 | прыёмнік радыёсігналу з указаннем часу сутак |
K32 | сігнальная лямпачка паказальніка зносу тармазных калодак |
К47 | сігнальная лямпачка ABS |
N12 | датчык зносу правай тармазной калодкі |
N13 | датчык зносу левай тармазной калодкі |
Т4Ьс | 4-кантактны штэкер, чорнага колеру датчыка ABS левага кола |
T4bd | 4-кантактны штэкер, чорнага колеру датчыка ABS правага кола |
Т10ba | 10-кантактны штэкер сіняга колеру на пярэдняй стойцы злева |
T17f | 17-кантактны штэкер чорнага колеру на блоку рэле пад рэчавай кішэняй на кіроўчым баку |
Т32 | 32-кантактны штэкер сіняга колеру на шчытку прыбораў |
Т32а | 32-кантактны штэкер зялёнага колеру на шчытку прыбораў |
Y | стрэлачны гадзіннік |
Y8 | радыёгадзіны |
100 | провад 1 «масы» (-) у джгуце правадоў ABS |
F79 | злучэнне ў джгуце правадоў панэлі прыбораў |
* | аўтамабілі з радыёгадзінамі |
** | аўтамабілі са стаяначным ацяпляльнікам |
# | аўтамабілі Allroad з з ABS 5.3 |
## | аўтамабілі Allroad з з ABS 5.7 |
