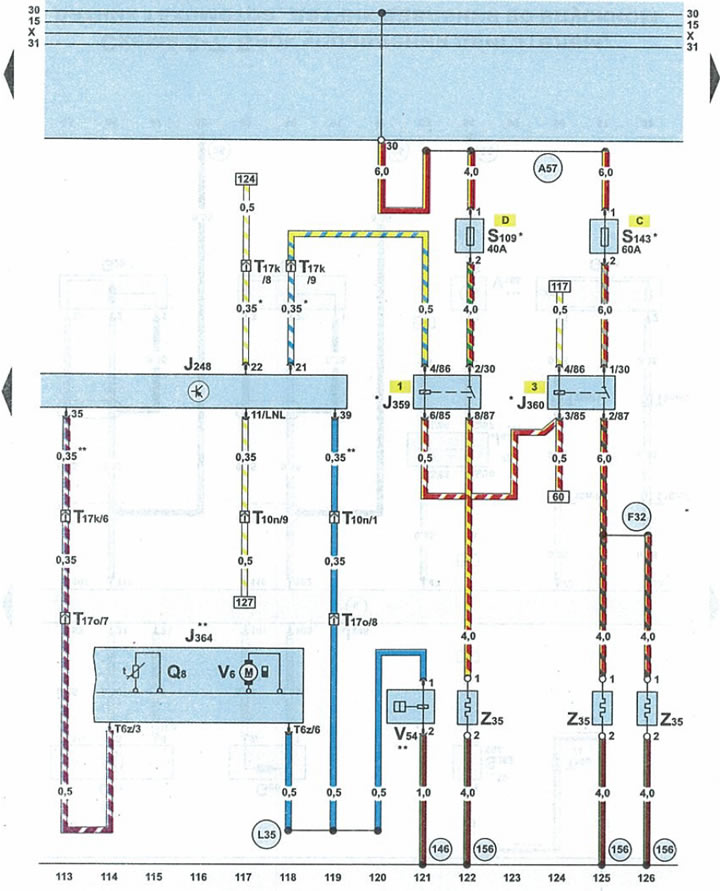

Схема 3-9. Дадатковы (стаяначны) ацяпляльнік
J248 | блок кіравання рухавіком |
J359 | рэле малой ступені абагравання |
J360 | рэле высокай прыступкі абагравання |
J364 | рэле малой ступені абагравання |
Q8 | свечка ацяпляльніка з кантролем узгарання |
S109 | засцерагальнік дадатковага ацяпляльніка |
S143 | засцерагальнік 2 дадатковага ацяпляльніка |
T6z | 6-кантактны штэкер блока кіравання дадатковым ацяпляльнікам |
Т10n | 10-кантактны штэкер аранжавага колеру каля блока засцерагальнікаў і рэле пад абцякальнікам |
Т17k | 17-кантактны штэкер чырвонага колеру на блоку засцерагальнікаў і рэле пад абцякальнікам |
Т17о | 17-кантактны штэкер белага колеру на левым баку пярэдняй стойкі |
V6 | вентылятар наддува паветра ацяпляльніка |
V54 | дозавая помпа |
Z35 | элемент напальвання дадатковага ацяпляльніка |
146 | злучэнне 1 з «масай» (-) у джгуце правадоў стаяначнага ацяпляльніка |
156 | злучэнне з «масай» (-) у джгуце правадоў сістэмы сілкавання |
А57 | провад клемы 30 у джгуце правадоў панэлі прыбораў |
F32 | провад стаяначнага ацяпляльніка ў джгуце правадоў сістэмы харчавання |
L35 | злучэнне 3 у джгуце правадоў дадатковага ацяпляльніка |
* | аўтамабілі без стаяначнага ацяпляльніка |
** | аўтамабілі са стаяначным ацяпляльнікам |
