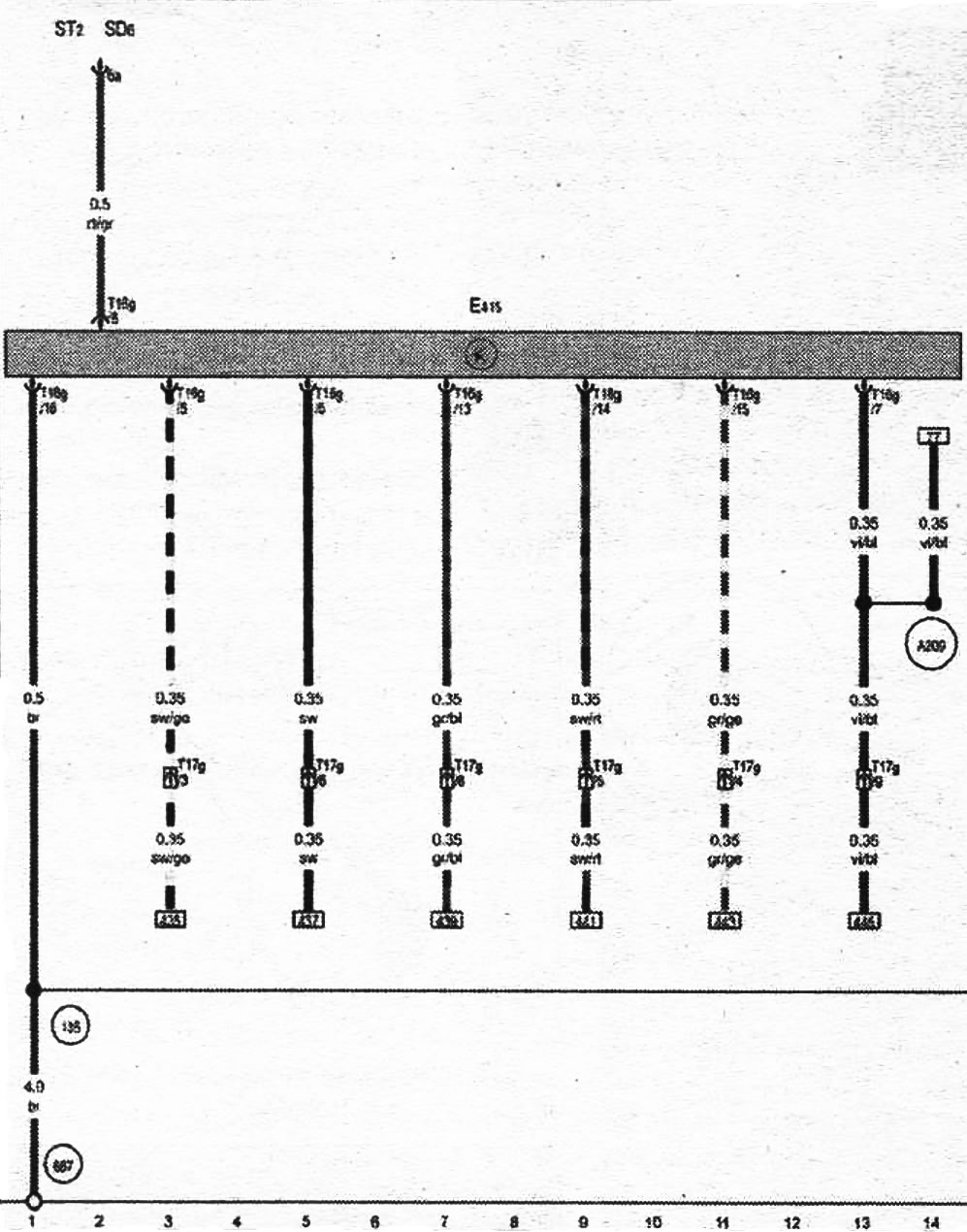

Выключальнік санкцыянавання доступу і пуску рухавіка, Засцерагальнік 6 у блоку засцерагальнікаў D
Адкрыць вялікую карцінку ў новым акне »
| Е415 | Выключальнік санкцыянавання доступу і пуску рухавіка |
| ST2 | Блок засцерагальнікаў 2 |
| SD6 | Засцерагальнік 6 у блоку засцерагальнікаў D |
| Т16g | Раз'ём, 16-кантактны |
| Т17g | Раз'ём, 17-кантактны, у камутацыйным блоку правай стойкі А |
| 135 | Злучэнне з масай 2 у джгуце правадоў камбінацыі прыбораў і органаў кіравання |
| 687 | Кропка злучэння з масай 1 на цэнтральным тунэлі |
| А209 | Злучэнне 1 (шына LIN) у джгуце правадоў камбінацыі прыбораў і органаў кіравання |
* - гл. актуальную схему размяшчэння засцерагальнікаў
- ws = белы
- sw = чорны
- ro = чырвоны
- rt = чырвоны
- br = карычневы
- gn = зялёны
- bl = сіні
- gr = шэры
- li = ліловы
- vi = ліловы
- gе = жоўты
- or = аранжавы
- rs = ружовы
