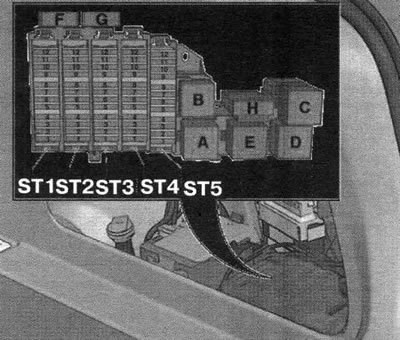

ST1. Калодка засцерагальнікаў 1.
S12. Калодка засцерагальнікаў 2.
S13. Калодка засцерагальнікаў 3.
S14. Калодка засцерагальнікаў 4.
S15. Калодка засцерагальнікаў 5.
Н. Засцерагальнік абагравання задн. шкла "S41".
Засцерагальнікі ў блоку засцерагальніку ST1 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | Опцыя для спецаўтамабіляў | ||
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | Опцыя для спецаўтамабіляў | ||
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | Опцыя для спецаўтамабіляў | ||
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | Опцыя для спецаўтамабіляў | ||
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | Опцыя для спецаўтамабіляў | ||
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | Опцыя для спецаўтамабіляў | ||
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | Опцыя для спецаўтамабіляў | ||
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | Опцыя для спецаўтамабіляў | ||
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | Опцыя для спецаўтамабіляў | ||
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | Опцыя для спецаўтамабіляў | ||
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | Опцыя для спецаўтамабіляў | ||
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | Опцыя для спецаўтамабіляў |
Засцерагальнікі ў блоку засцерагальніку ST2 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 30 А | Блок кіраванняда 2 крышкі багажнага адсека "J756" | 30 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 15 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 20 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 20 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А | Клавіша электрамеханічнага стаяначнага тормазу "Е538" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 15 А | Блок кіравання электроннай сістэмы рэгулявання калянасці амартызатараў "J250" | 30 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 30 А | Блок кіравання электрамеханічнага стаяначнага тормазу "J540" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 30 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 35 А | Блок кіравання сістэмы поўнага прывада "J492" | 30 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 30 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 20 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | 5 А | Блок кіравання інтэрфейсаў сістэмы месцазнаходжання аўтамабіляў "J843" Блок кіравання сістэмы дыягностыкі ўцечак паліўнага бака "J909" | 30 |
Засцерагальнікі ў блоку засцерагальнікаў ST3 на блоку засцерагальнікаў F "SF" (карычневы)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 30 А | Блок кіравання крышкі багажнага адсека "J605" | 30 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 20 А | Рэле разетак "J807" | 30 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 40 А | Стабілізатар напругі "J532" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 30 А | Стабілізатар напругі "3532" Магнітола "R" Блок кіравання лічбавай аўдыёсістэмы "J525" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 25 А | Інвертар з разеткай, 12 У - 230 У "U13" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 30 А | Блок кіравання дадатковага абагравальніка - J364- | 30 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 30 А | Блок кіравання электрамеханічнага стаяначнага тормазу "J540" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 30 А | Выключальнік з рэгуляваннем задняга левага сядзення з падагрэвам "Е128" Выключальнік з рэгуляваннем задняга правага сядзення з падагрэвам "Е129" | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 30 А | Правыя пярэднія дзверы | 30 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 5 А | Прымач аўтаномнага ацяпляльніка "R64" | 30 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 30 А | Заднія правыя дзверы | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | 5 А | Прымаперадаючая прылада тэлефона "R36" Узмацняльнік мабільнага тэлефона "Н86" Тэлефонны трымальнік "R126" | 30 |
Засцерагальнікі ў блоку засцерагальнікаў ST4 на блоку засцерагальнікаў F "SF" (чырвоны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | не выкарыстоўваецца | ||
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | не выкарыстоўваецца | ||
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | не выкарыстоўваецца | ||
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | не выкарыстоўваецца | ||
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | не выкарыстоўваецца | ||
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | не выкарыстоўваецца | ||
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | не выкарыстоўваецца | ||
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | не выкарыстоўваецца | ||
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | не выкарыстоўваецца | ||
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | не выкарыстоўваецца | ||
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | не выкарыстоўваецца | ||
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | не выкарыстоўваецца |
Засцерагальнікі ў блоку засцерагальніку ST5 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 15 А | Блок кіравання вентыляцыі правага пярэдняга сядзення "J799" | 30 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 5 А | Рэле ўнутранага люстэрка задняга выгляду з аўтаматычнай функцыяй зацямнення "J910" Электрахромнае ўнутранае люстэрка задняга выгляду "Y7" | 30 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 30 А | Сілкаванне блока засцерагальнікаў 2 "ST2" з засцерагальніка. 1 у калодцы засцерагальнікаў D "SD1" па засцерагальнік 4 у калодцы засцерагальнікаў D "SD4" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 7,5 А | Блок кіравання інфармацыйнай электроннай сістэмы 1 "J794" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А | Блок кіравання счытвальнай прылады чып-карт "J676" Магнітола "R" TB-цюнэр "R78" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 5 А | Блок кіравання камеры задняга віду "J772" | 30 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 30 А | Рэле абагравання задняга шкла "J9" Агрэў задняга шкла "Z1" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 5 А | Камплект для падлучэння мультымедыйнай сістэмы: Штэкерны раз'ём. 2-кантактны, у спінцы сядзення кіроўцы "T2dy" Штэкерны раз'ём, 2-кантактны, у спінцы сядзення кіроўцы "T2dz" | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | не выкарыстоўваецца | ||
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | не выкарыстоўваецца | ||
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 30 А | Блок кіравання сістэмы дазавання асадкі "J880" | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | не выкарыстоўваецца |
Асобныя засцерагальнікі на блоку засцерагальнікаў F "SF"
| Паз. | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| H | засцерагальнік абагравання задняга шкла "S41" | 40 А | Рэле абагравання задняга шкла "J9" Абаграванне задняга шкла "Z1" | 30 |
