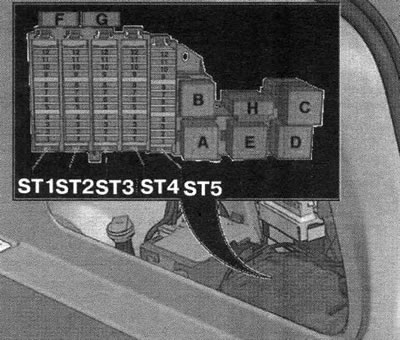

ST1. Калодка засцерагальнікаў 1.
ST2. Калодка засцерагальнікаў 2.
ST3. Калодка засцерагальнікаў 3.
ST4. Калодка засцерагальнікаў 4.
ST5. Калодка засцерагальнікаў 5.
Н. Засцерагальнік абагравання задн. шкла "S41".
Засцерагальнікі ў блоку засцерагальніку ST1 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | не выкарыстоўваецца | ||
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | не выкарыстоўваецца | ||
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 15 А 25 А | Блок кіравання сістэмы сігналізацыі "J616" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 15 А | Блок кіравання сістэмы сігналізацыі "J616" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А 15 А | Панэль кіравання спецыяльнымі сігналамі "Е507" Блок кіравання сістэмы сігналізацыі "J616" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 3 А | Панэль кіравання спецыяльнымі сігналамі "Е507" Блок кіравання сістэмы сігналізацыі "J616" Блок кіравання тахографа "J621" Штэкерны раз'ём, 3-кантактны "Т36" Памяць аварый | 15 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 20 А | Блок кіравання для спецаўтамабіляў "J608" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 10 А | Памяць аварый | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 10 А | Разетка 12 У 4 "U20" | 30 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 10 А | Падзяляльнае рэле рацыі, рэле рацыі "J84" | 30 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 10 А | Падзяляльнае рэле рацыі, рэле рацыі "J84" | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | не выкарыстоўваецца |
Засцерагальнікі ў блоку засцерагальніку ST2 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 30 А | Блок кіравання 2 крышкі багажнага адсека "J756" | 30 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 15 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 20 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 20 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А | Кнопка AUTO HOLD "Е540" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 15 А | Блок кіравання электроннай сістэмы рэгулявання калянасці амартызатараў "J250" | 30 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 30 А | Блок кіравання электрамеханічнага стаяначнага тормазу "J540" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 30 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 35 А | Блок кіравання сістэмы поўнага прывада "J492" | 30 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 30 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 20 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | 5 А | Блок кіравання інтэрфейсаў сістэмы месцазнаходжання аўтамабіляў "J843" | 30 |
Засцерагальнікі ў блоку засцерагальнікаў ST3 на блоку засцерагальнікаў F "SF" (карычневы)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 30 А | Блок кіравання крышкі багажнага адсека "J605" | 30 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 15 А | Блок кіравання вентыляцыі правага пярэдняга сядзення "J799" | 30 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 40 А | Магнітола "R" Прымаперадаючая прылада тэлефона "R36" ТБ-цюнэр "R78" Узмацняльнік мабільнага тэлефона "R86" Тэлефонны трымальнік "R126" Штэкерны раз'ём, 18-кантактны, чорны "Т18а" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 40 А | Стабілізатар напругі "J532" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 30 А | Інвертар з разеткай, 12 У - 230 B "U13" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 30 А | Блок кіравання дадатковага абагравальніка - J364- | 30 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 30 А | Блок кіравання электрамеханічнага стаяначнага тормазу "J540" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 30 А | Выключальнік з рэгуляваннем задняга левага сядзення з падагрэвам "Е128" Выключальнік з рэгуляваннем задняга правага сядзення з падагрэвам "Е129" | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 30 А | Правыя дзверы | 30 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 5 А | Прымач аўтаномнага ацяпляльніка "R64" | 30 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 15 А | Правыя дзверы | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | 30 А | Блок кіравання сістэмы дазавання асадкі "J880" | 30 |
Засцерагальнікі ў блоку засцерагальнікаў ST4 на блоку засцерагальнікаў F "SF" (чырвоны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 15 А | Разетка 12 У 2 "U18" | 87 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 15 А | Разетка 12 У "U5" Інвертар з разеткай, 12 У - 230 У "U13" | 87 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 15 А | Разетка 12 У 3 "U18" | 87 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 15 А | Прыпальвальнік "U1" | 87 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | не выкарыстоўваецца | ||
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 5 А | Штэкерны раз'ём, 2-кантактны, у спінцы сядзення кіроўцы "T2dy" Штэкерны раз'ём, 2-кантактны, у спінцы сядзення кіроўцы "T2dz" | 87 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 7,5 А | Блок кіравання паркавальнага аўтапілота "J791" | 15 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 15 А | Электрарухавік ачышчальніка задняга шкла "V12" | 15 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 5 А | Клавіша электрамеханічнага стаяначнага тормазу "Е538" | 15 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 5 А | Блок кіравання 2 асістэнта змены паласы руху "J770" | 15 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 5 А | Выключальнік з рэгуляваннем задняга левага сядзення з падагрэвам "Е128" | 15 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | 5 А | Блок кіравання электроннай сістэмы рэгулявання калянасці амартызатараў "J250" Блок кіравання распазнання прычэпа "J345" Блок кіравання сістэмы поўнага прывада "J492" Стабілізатар напругі "J532" Блок кіравання электрамеханічнага стаяначнага тормазу "J540" | 15 |
Засцерагальнікі ў блоку засцерагальніку ST5 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | не выкарыстоўваецца | ||
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | не выкарыстоўваецца | ||
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 20 А 30 А | Блок кіравання лічбавай аўдыёсістэмы "J525" Магнітола "R" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 7,5 А | Блок кіравання інфармацыйнай электроннай сістэмы 1 "J794" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А 7,5 А | Блок кіравання навігацыйнай сістэмы з CD-прывадам "J401" Магнітола "R" Прымаперадаючая прылада тэлефона "R36" ТБ-цюнэр "R78" Узмацняльнік мабільнага тэлефона "R86" Тэлефонны трымальнік "R126" Штэкерны раз'ём, 18-кантактны, чорны "Т18а" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 5 А | Блок кіравання камеры задняга віду "J772" | 30 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 5 А | Узмацняльнік мабільнага тэлефона "R86" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | не выкарыстоўваецца | ||
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | не выкарыстоўваецца | ||
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | не выкарыстоўваецца | ||
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | не выкарыстоўваецца | ||
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | не выкарыстоўваецца |
Асобныя засцерагальнікі на блоку засцерагальнікаў F "SF"
| Паз. | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| Н | Засцерагальнік абагравання задняга шкла "S41" | 40 А | Рэле абагравання задняга шкла "J9" Абаграванне задняга шкла "Z1" | 30 |
