Блок рэле/засцерагальнікаў F "SF" да 2009 мадэльнага года

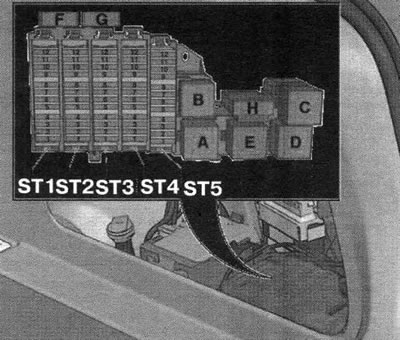

Месца ўсталёўкі блока рэле/засцерагальнікаў F "SF" да 2009 мод. гады: у багаж, адсеку за правай бакавой ашалёўкай.
ST1. Калодка засцерагальнікаў 1, засцерагальнікі.
ST2. Калодка засцерагальнікаў 2, засцерагальнікі.
ST3. Калодка засцерагальнікаў 3, засцерагальнікі.
ST4. Калодка засцерагальнікаў 4, засцерагальнікі.
ST5. Калодка засцерагальнікаў 5, засцерагальнікі.
Н. Засцерагальнік абагравання задн. шкла "S41".
Засцерагальнікі ў блоку засцерагальніку ST1 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 30 А | Блок кіравання 2 крышкі багажнага адсека "J756" | 30 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | не выкарыстоўваецца | ||
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 30 А | Блок кіравання крышкі багажнага адсека "J605" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 5 А | Штэкерны раз'ём, 2-кантактны, лілова-сіні "T2da" Штэкерным раз'ём, 2-кантактны, лілова-сіні "T2db" | 87 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | не выкарыстоўваецца | ||
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | не выкарыстоўваецца | ||
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | не выкарыстоўваецца | ||
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | не выкарыстоўваецца | ||
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | не выкарыстоўваецца | ||
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | не выкарыстоўваецца | ||
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | не выкарыстоўваецца | ||
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | не выкарыстоўваецца |
Засцерагальнікі ў блоку засцерагальніку ST2 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 5 А | Блок кіравання кантролю ціску ў шынах "J502" | 30 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 15 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 20 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 20 А | Блок кіравання распазнання прычэпа "J345" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А | Клавіша электрамеханічнага стаяначнага тормазу "Е538" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 15 А | Блок кіравання электроннай сістэмы рэгулявання калянасці амартызатараў "J250" | 30 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 30 А | Блок кіравання да электрамеханічнага да стаяначнага да тормазу "J540" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 30 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 35 А | Блок кіравання сістэмы поўнага прывада "J492" | 30 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 30 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 20 А | Цэнтральны блок кіравання сістэм камфорту "J393" | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | 5 А | Блок кіравання інтэрфейсаў сістэмы месцазнаходжання аўтамабіляў "J843" | 30 |
Засцерагальнікі ў блоку засцерагальнікаў ST3 на блоку засцерагальнікаў F"SF" (карычневы)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 15 А 30 А | Інвертар разеткай, 12 У - 230 У "U13" | 30 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 15 А | Блок кіравання вентыляцыі правага пярэдняга сядзення "J799" | 30 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 7,5 А | Блок кіравання навігацыйнай сістэмы з CD-прывадам "J401" Магнітола "R" Прымаперадаючая прылада тэлефона "Н36" ТБ-цюнэр "R78" Узмацняльнік мабільнага тэлефона "R86" Тэлефонны трымальнік "R126" Спадарожнікавы радыёпрымач "R146" Лічбавая магнітола "R147" Штэкерны раз'ём, 18-кантактны, чорны "Т18а" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 30 А | Блок кіравання лічбавай аўдыёсістэмы "J525" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А | Блок кіравання пярэдняй панэлі кіравання і індыкацыі інфармацыйнай сістэмы "J523" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 30 А | Блок кіравання дадатковага ацяпляльніка "J364" | 30 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 30 А | Блок кіравання электрамеханічнага стаяначнага тормазу "J540" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 30 А | Выключальнік з рэгуляваннем задняга левага сядзення з падагрэвам "Е128" Выключальнік з рэгуляваннем задняга правага сядзення з падагрэвам "Е129" | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 30 А | Блок кіравання дзвярэй пярэдняга пасажыра "J387" Блок кіравання правай задняй дзверы "J389" | 30 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 5 А | Прымач аўтаномнага ацяпляльніка "R64" | 30 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 15 А | Блок кіравання дзвярэй пярэдняга пасажыра "J387" Блок кіравання правай задняй дзверы "J389" | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | 5 А | Блок кіравання камеры задняга віду "J772" | 30 |
Засцерагальнікі ў блоку засцерагальнікаў ST4 на блоку засцерагальнікаў F "SF" (чырвоны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | 15 А | Разетка 12 У 2 "U18" | 87 |
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | 15 А | Разетка 12 У "U5" | 87 |
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 15 А | Разетка 12 У 3 "U18" | 87 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 15 А | Прыпальвальнік "U1" | 87 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А | Блок кіравання паркавальнага аўтапілота "J791" | 15 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 5 А | Штэкерны раз'ём, 18-кантактны, чорны "Т18а" | 15 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 5 А | Блок кіравання адаптыўнага круіз-кантролю "J428" | 15 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 15 А | Электрарухавік ачышчальніка задняга шкла "V12" | 15 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 5 А | Клавіша электрамеханічнага стаяначнага тормазу "Е538" | 15 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 5 А | Блок кіравання 2 асістэнта змены паласы руху "J770" | 15 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 5 А | Выключальнік з рэгуляваннем задняга левага сядзення з падагрэвам "Е128" | 15 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | 5 А | Выключальнік аварыйнай сігналізацыі "ЕЗ" Блок кіравання падушак бяспекі "J234" Блок кіравання распазнання занятасці сядзення "J706" Кантрольная лямпа адкл. падушкі бяспекі пярэдняга пасажыра "К145" | 15 |
Засцерагальнікі ў блоку засцерагальніку ST5 на блоку засцерагальнікаў F "SF" (чорны)
| Нумар | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| 1 | Засцерагальнік 1 у блоку засцерагальнікаў F "SF1" | не выкарыстоўваецца | ||
| 2 | Засцерагальнік 2 у блоку засцерагальнікаў F "SF2" | не выкарыстоўваецца | ||
| 3 | Засцерагальнік 3 у блоку засцерагальнікаў F "SF3" | 10 А 15 А 15 А 15 А 25 А | Блок кіравання для спецаўтамабіляў "J608" Блок кіравання для спецаўтамабіляў "J608" Блок кіравання сістэмы сігналізацыі "J616" | 30 |
| 4 | Засцерагальнік 4 у блоку засцерагальнікаў F "SF4" | 15 А 15 А 10 А | Блок кіравання сістэмы сігналізацыі "J616" Рацыя "R8" | 30 |
| 5 | Засцерагальнік 5 у блоку засцерагальнікаў F "SF5" | 5 А 5 А 15 А | Прылада для счытвання карт "D8" Панэль кіравання спецыяльнымі сігналамі "Е507" Блок кіравання сістэмы сігналізацыі "J616" | 30 |
| 6 | Засцерагальнік 6 у блоку засцерагальнікаў F "SF6" | 10 А | Прылада для счытвання карт "D8" Панэль кіравання спецыяльнымі сігналамі "Е507" Таксометр "G41" Блок кіравання дыстанцыйнага кіравання супрацьугоннай сігналізацыі таксі "J601" Блок кіравання для спецаўтамабіляў "J608" Блок кіравання сістэмы сігналізацыі "J616" | 15 |
| 7 | Засцерагальнік 7 у блоку засцерагальнікаў F "SF7" | 5 А 20 А 20 А | Блок кіравання дыстанцыйнага кіравання супрацьугоннай сігналізацыі таксі "J601" Блок кіравання для спецаўтамабіляў "J608" | 30 |
| 8 | Засцерагальнік 8 у блоку засцерагальнікаў F "SF8" | 10 А | Блок кіравання тахографа "J621" Блок кіравання да перадач да дадзеных да радыёканалу "J153" Памяць аварый | 30 |
| 9 | Засцерагальнік 9 у блоку засцерагальнікаў F "SF9" | 10 А | Разетка 12 B4"U20" | 30 |
| 10 | Засцерагальнік 10 у блоку засцерагальнікаў F "SF10" | 10 А | Падзяляльнае рэле рацыі, рэле рацыі "J84" | 30 |
| 11 | Засцерагальнік 11 у блоку засцерагальнікаў F "SF11" | 10 А | Падзяляльнае рэле рацыі, рэле рацыі "J84" | 30 |
| 12 | Засцерагальнік 12 у блоку засцерагальнікаў F "SF12" | не выкарыстоўваецца |
Асобныя засцерагальнікі на блоку засцерагальнікаў F "SF"
| Паз. | Абазначэнне на электрасхеме | Намінальнае значэнне | Функцыя/кампанент | Клема |
| Н | Засцерагальнік абагравання задняга шкла "S41" | 40 А | Рэле абагравання задняга шкла - J9- Абаграванне задняга шкла "Z1" | 30 |
