Зняцце
1. Выключальнік усталяваны на кранштэйне педалі пад асабовай панэллю. На мадэлях з сістэмамі "круіз-кантролю" на педалі ўсталяваны два датчыка; датчык стоп-сігналаў - верхні. Да ніжняга датчыка вядуць два вакуумных шланга.
2. Адкруціце шрубы мацавання і зніміце ніжнюю панэль/скрыню для дробязяў пад асабовай панэллю з кіроўцы.

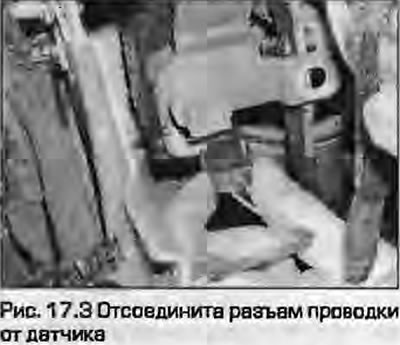

3. Адлучыце провад "масы" ад акумулятара і адлучыце ад датчыка раз'ём праводкі (мал. 17.3).
4. Націсніце тыя педаль тормазу, адкруціце стопорную гайку спераду датчыка.
5. Выміце датчык з кранштэйна. Калі фіксатар датчыка і шайба маюць слабую пасадку, зніміце іх і захоўвайце разам з датчыкам, каб не страціць.
Устаноўцы і рэгуляванне
6. Усталюйце фіксатар у кранштэйны педалі.
7. На некаторых мадэлях, дзе не праводзілася папярэдняе рэгуляванне датчыка, верхняя стопорная гайка можа быць і не ўсталявана. Для правядзення рэгулявання перад усталёўкай датчыка на кранштэйн навярніце на яго гайку М12X1.5.
8. Усталюйце на датчык спружынную шайбу. націсніце на педаль і замацуеце датчык фіксатарам, уціснуўшы яго да ўпора
9. Усталюеце ніжнюю стопорную гайку на датчык і плыўна адпусціце педаль да ўпора ў плунжер датчыка.
10. Адрэгулюйце становішча датчыка, круцячы верхнюю і ніжнюю гайкі так, каб выступленне плунжера з датчыка было роўна 0.1...0.5 мм. У гэтым становішчы зацягніце ніжнюю гайку.
11. Далучыце раз'ём праводкі і праверце ўключэнне стоп-сігналаў Калі датчык не працуе, яго замяняюць.
12. Усталюйце ніжнюю панэль/скрыню для дробязяў пад асабовай панэллю. Падлучыце акумулятар.
