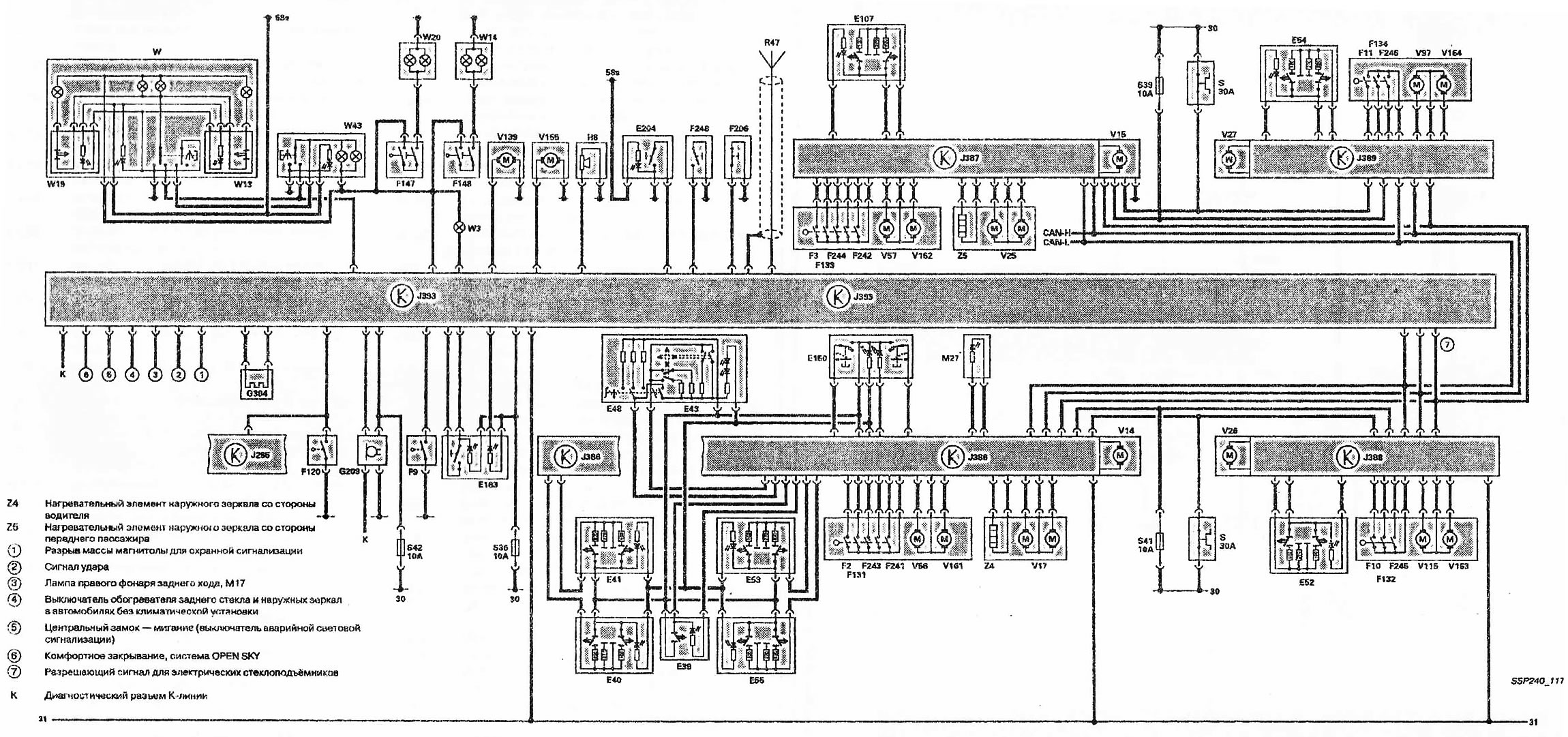

Функционална диаграма на системите за комфорт
E39 | Превключвател за заключване на задния електрически прозорец |
E40 | Преден ляв превключвател за електрически стъкла |
E41 | Преден десен превключвател за електрически стъкла |
E43 | Превключвател за регулиране на огледалото |
E48 | Превключвател на огледалото |
E52 | Ляв заден превключвател за електрически стъкла |
E53 | Превключвател за електрически стъкла на задния ляв на шофьорската врата |
E54 | Превключвател за заден десен електрически прозорец |
E55 | Заден десен превключвател за електрически стъкла на шофьорската врата |
E107 | Превключвател за електрически стъкла на пътническата врата |
E150 | Превключвател за заключване на вътрешна врата, от страната на водача |
E183 | Превключвател за вътрешно наблюдение |
E204 | Дистанционен превключвател на капака на резервоара за гориво |
F2 | Краен изключвател на шофьорската врата |
F3 | Краен изключвател на вратата на пътника |
F9 | Сензор за управление на ръчната спирачка |
F10 | Краен превключвател на задната лява врата |
F11 | Краен превключвател на задната дясна врата |
F120 | Преден горен краен превключвател за аларма срещу крадец |
F131 | Актуатор за централно заключване на предната лява врата |
F132 | Актуатор на централното заключване на задната лява врата |
F133 | Актуатор на централното заключване на предната дясна врата |
Fl 34 | Актуатор на централното заключване на задната дясна врата |
F147 | Краен превключвател на огледалото, от страната на водача |
F148 | Краен превключвател на огледалото от страната на пътника |
F206 | Превключвател за затваряне на задната врата |
F241 | Краен изключвател в цилиндъра на ключалката на шофьорската врата |
F242 | Краен изключвател в цилиндъра на ключалката на вратата на предния пътник (автомобили без дистанционно управление) |
F244 | Актуатор за централно заключване на шофьорската врата |
F248 | Бутон за освобождаване на ключалката на задната врата |
G209 | Ултразвуков сензор за аларма |
G304 | Сензор за счупване на задното стъкло |
H8 | Звук на алармата срещу крадец |
J285 | Блок за управление с дисплей в арматурното табло |
J386 | Блок за управление на шофьорската врата |
J387 | Блок за управление на предната пътническа врата |
J388 | Блок за управление на лявата задна врата |
J389 | Блок за управление на задната дясна врата |
J393 | Централен блок за управление на комфортни системи |
M27 | Предупредителна светлина в лявата врата |
R47 | Антена за централно заключване и аларма |
С | Предпазител |
V14 | Двигател на левия електрически прозорец |
V15 | Моторче на десния електрически прозорец |
V17 | Мотор за регулиране на огледалото от страната на водача |
V25 | Мотор за регулиране на огледалото от страната на пътника |
V26 | Мотор за повдигане на ляво задно стъкло |
V27 | Двигател на задния десен електрически прозорец |
V56 | Моторче за централно заключване на шофьорската врата |
V57 | Моторче за централно заключване на предната пътническа врата |
V97 | Моторче за централно заключване на задната дясна врата |
V115 | Моторче за централно заключване на задна лява врата |
V139 | Мотор за освобождаване на задната врата |
V155 | Двигател за освобождаване на вратата на резервоара за гориво |
V161 | Моторче за централно заключване (заключване) на шофьорската врата |
V162 | Мотор за централно заключване (заключване) на вратата на предния пътник |
V163 | Моторче за централно заключване (заключване) за задна лява врата |
V164 | Моторче за централно заключване (заключване), задна дясна врата |
W | Вътрешна лампа, предна |
W3 | Светлина на багажното отделение |
W13 | Светлина за четене от страната на пътника |
W14 | Осветление на огледалото от страната на пътника |
W19 | Светлина за четене от страната на водача |
W20 | Осветление на огледалото от страната на водача |
W43 | Задна куполна светлина |
