A2
(1999-2005)
Основна електрическа схема
Главна
Ауди
A2
(1999-2005)
Електрическо оборудване
Електрически схеми
0

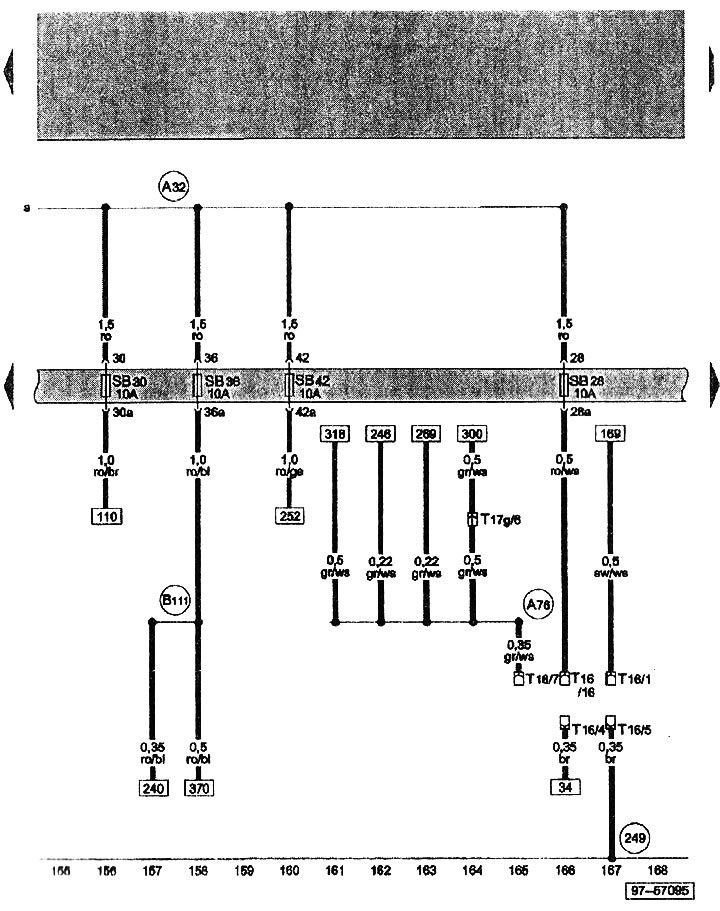

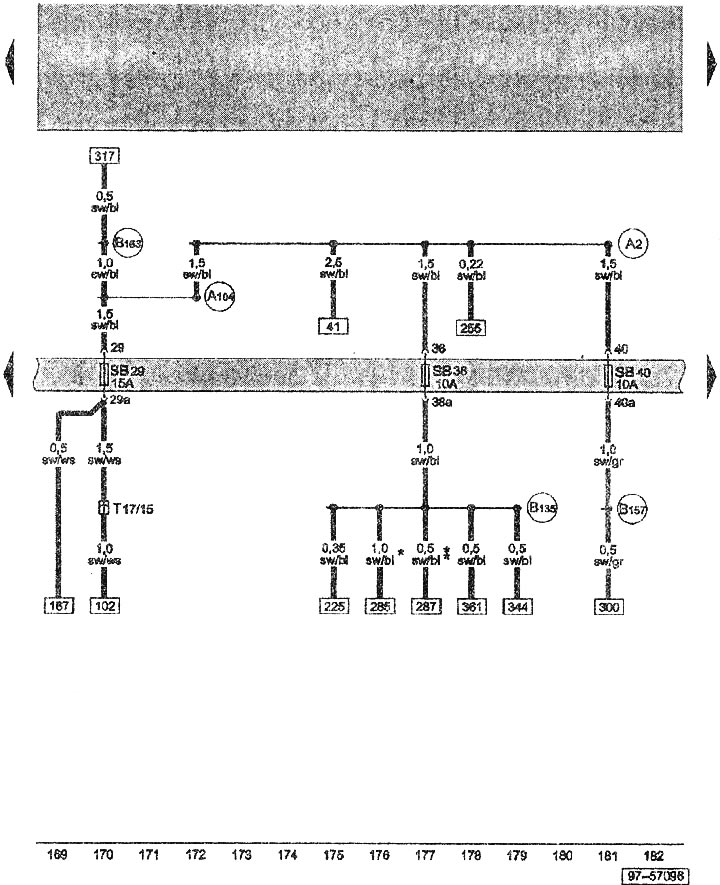

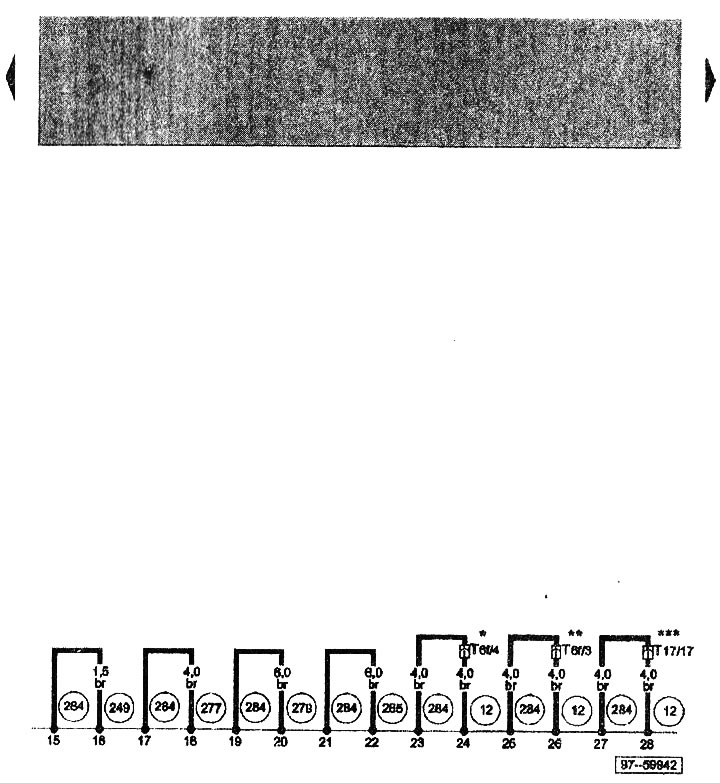

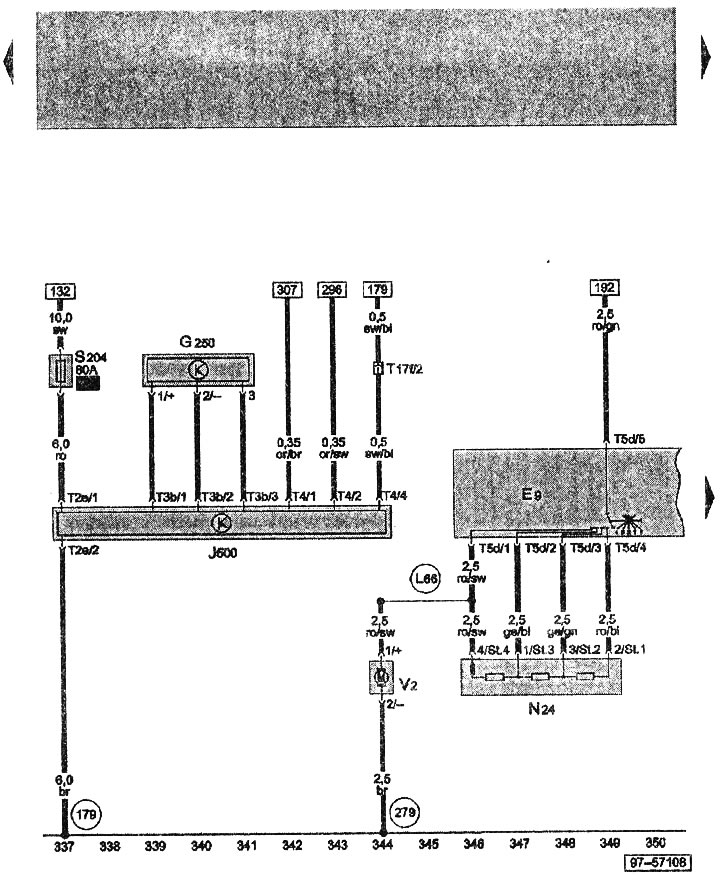

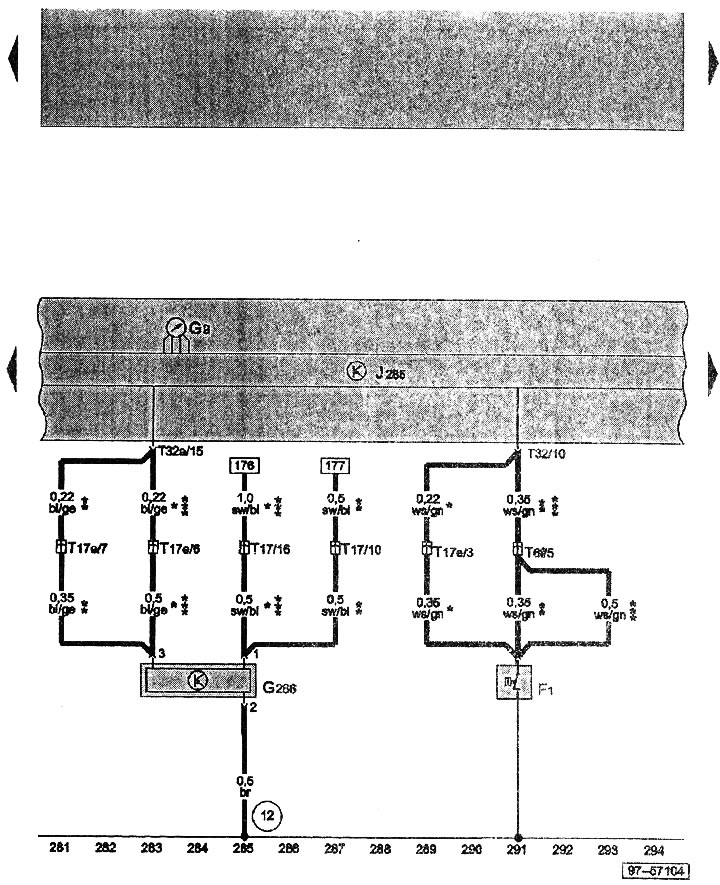

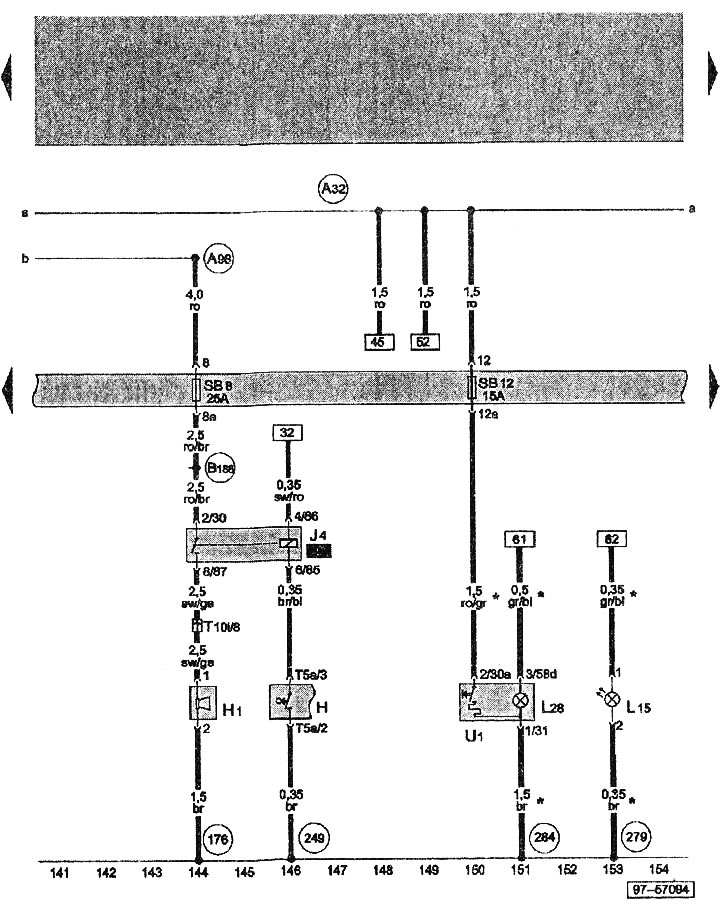

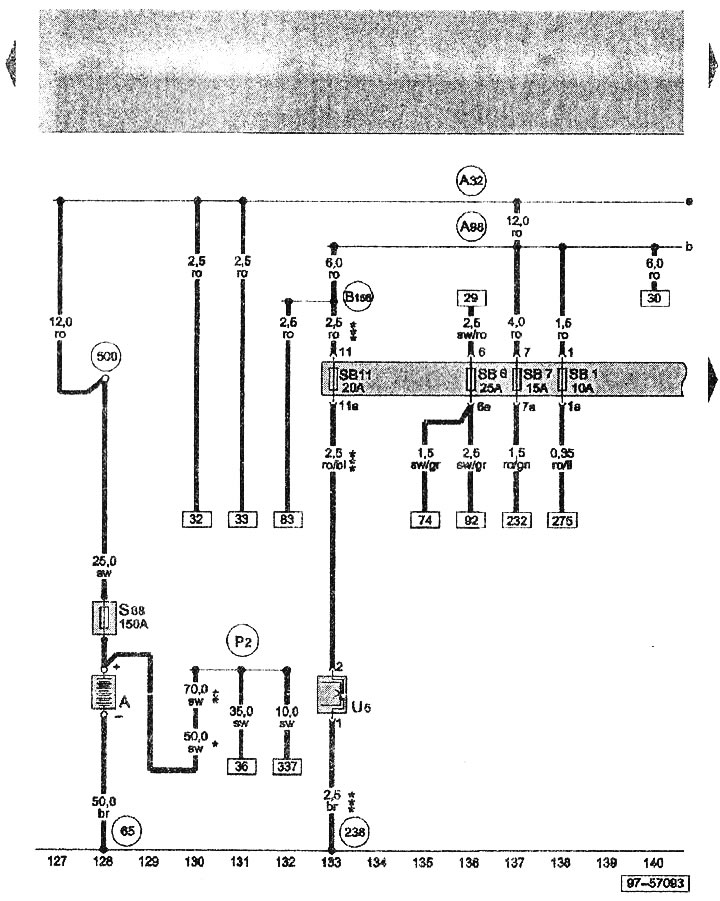

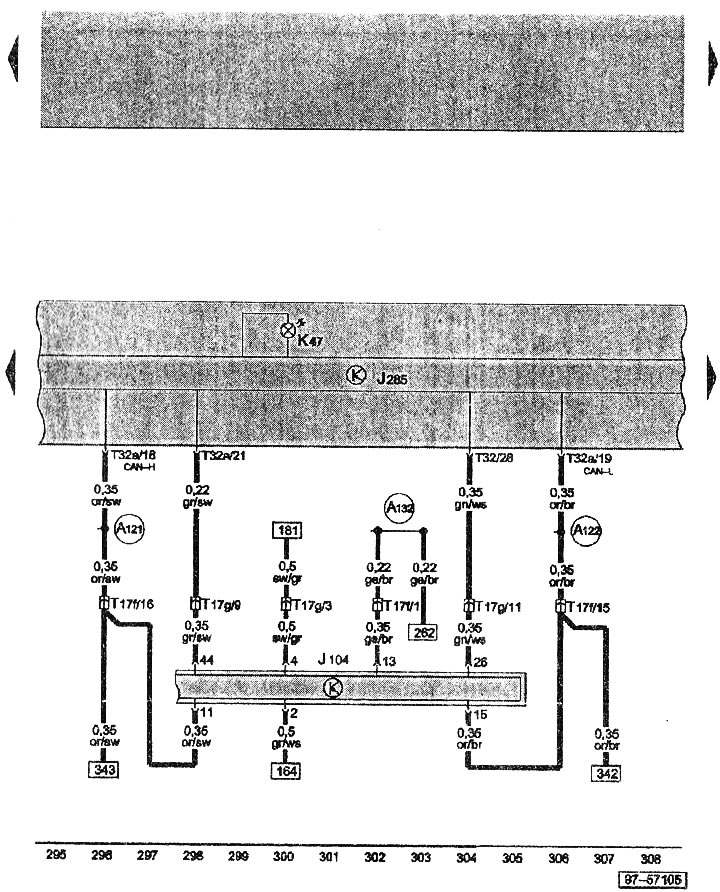

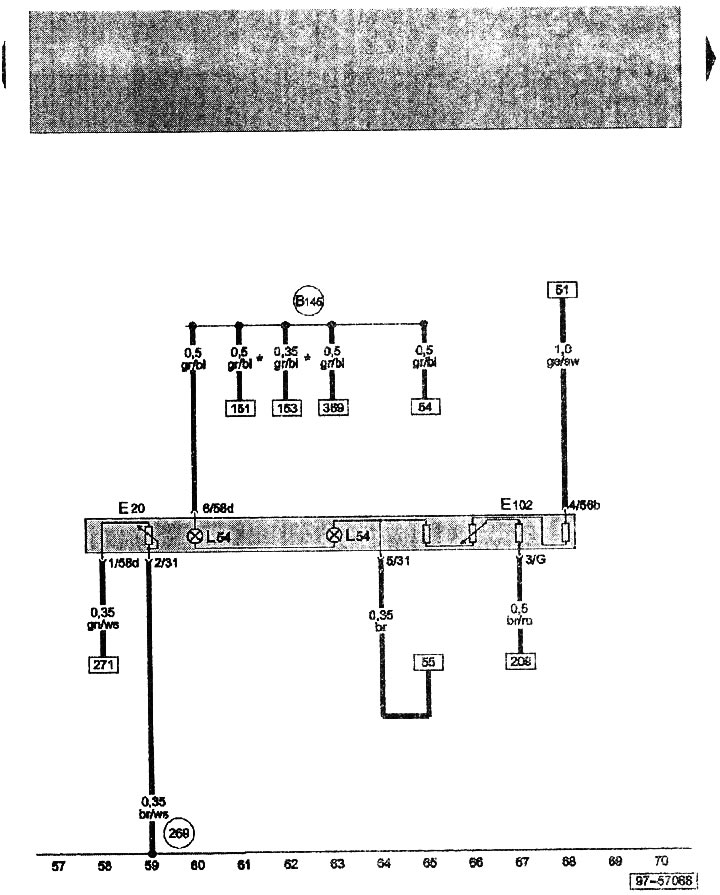

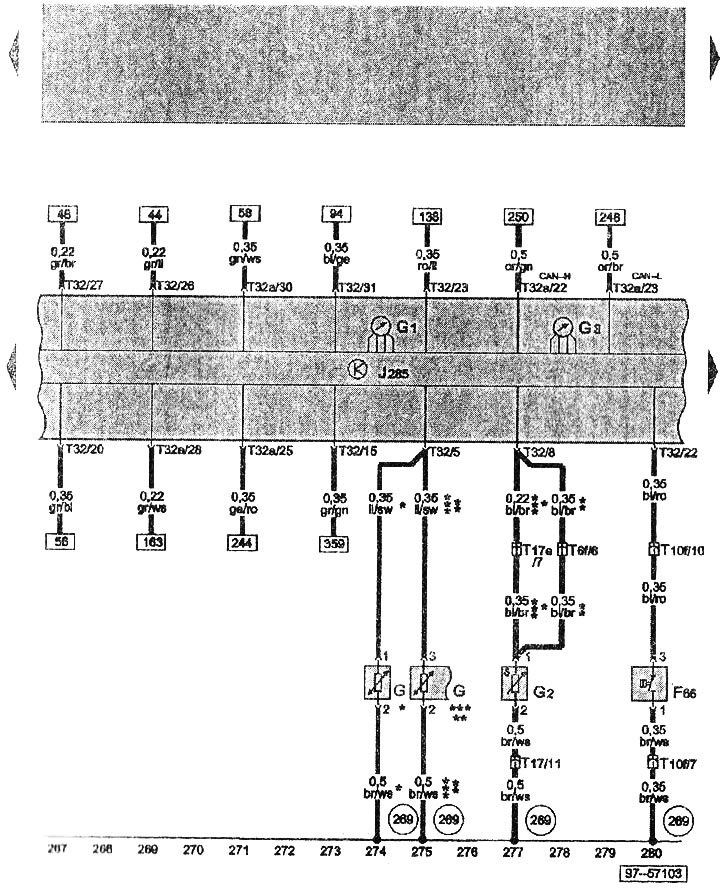

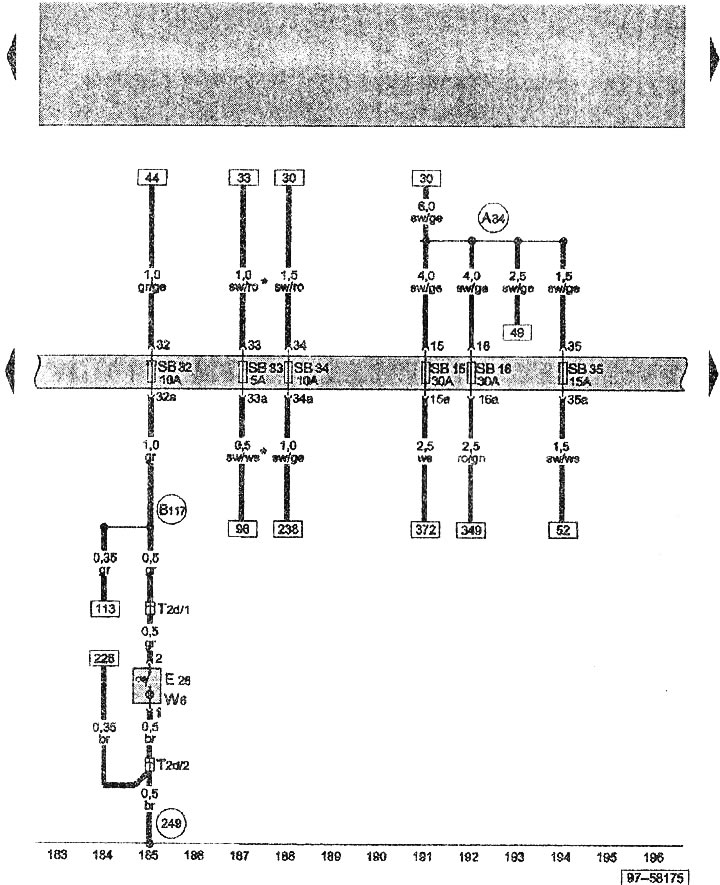

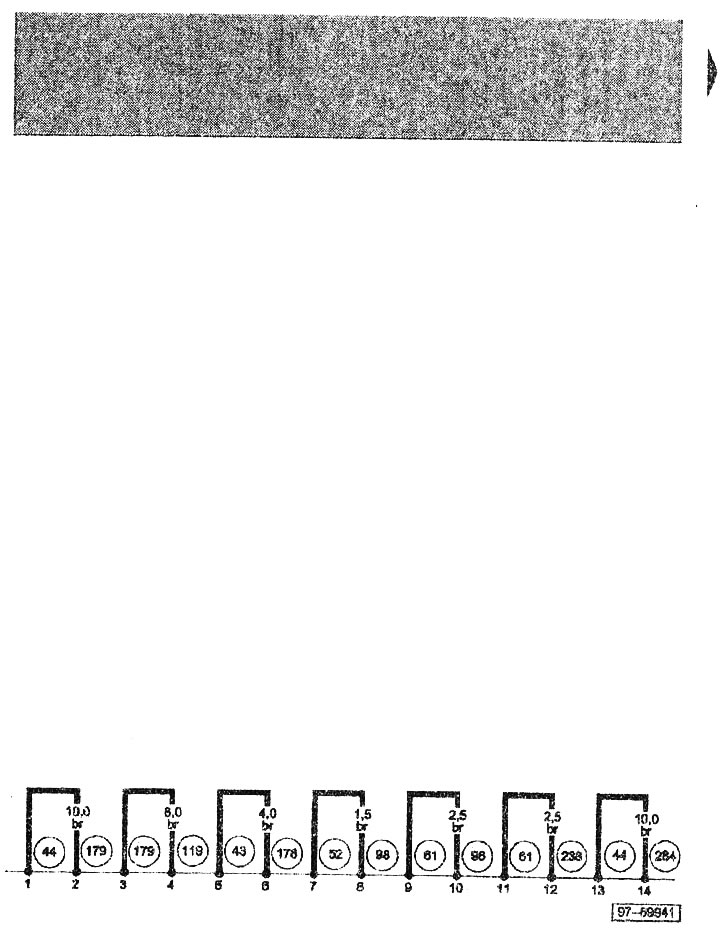

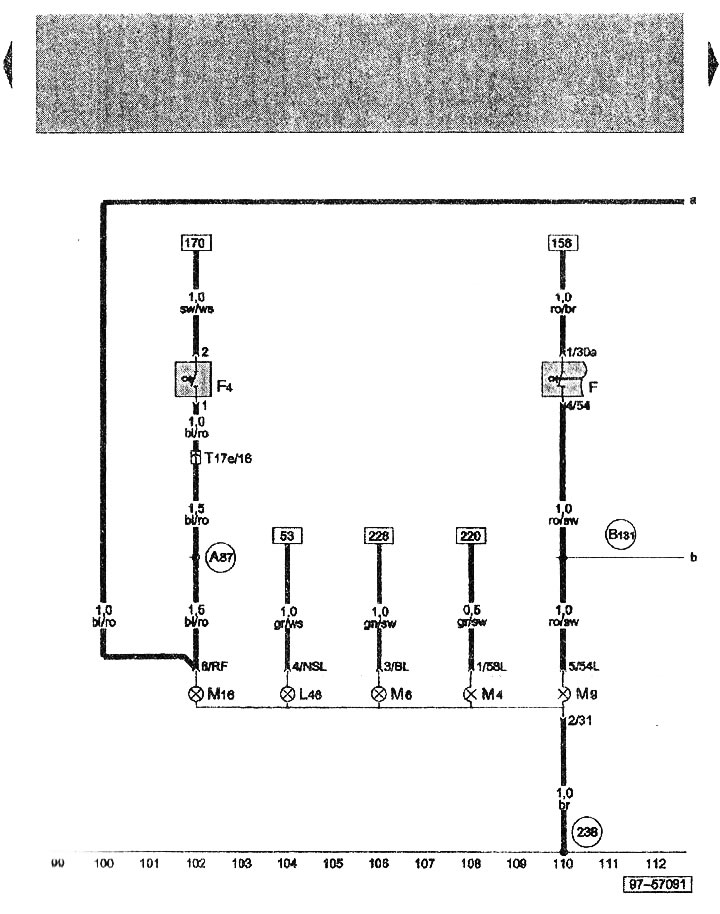

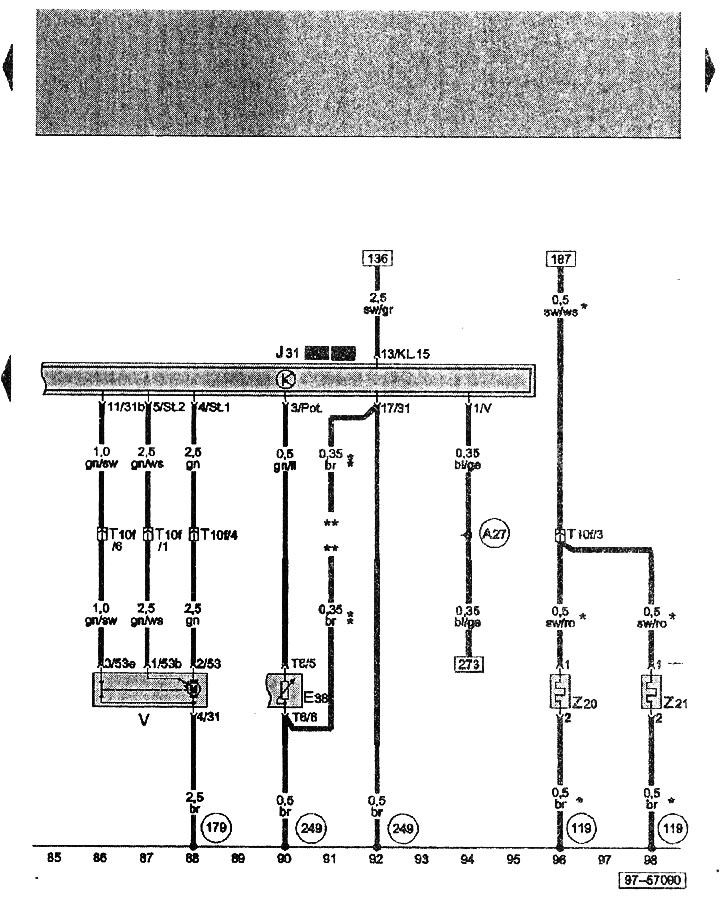

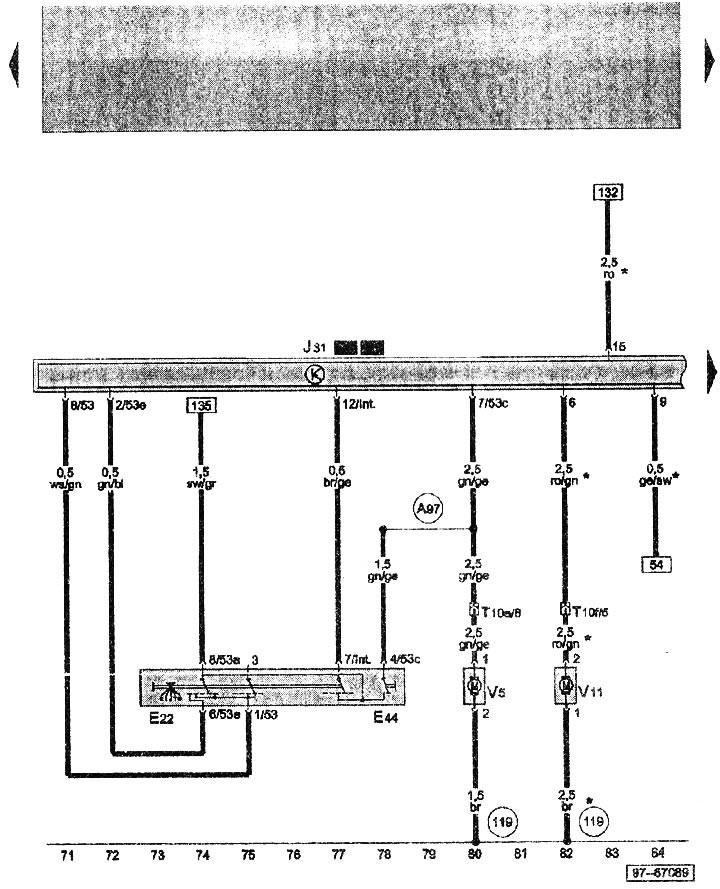

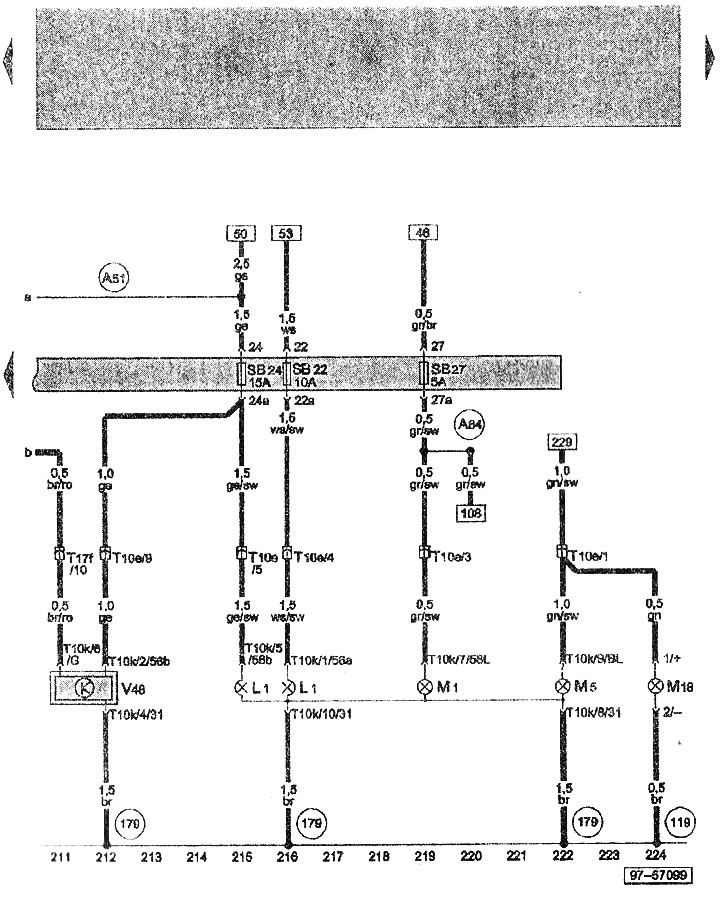

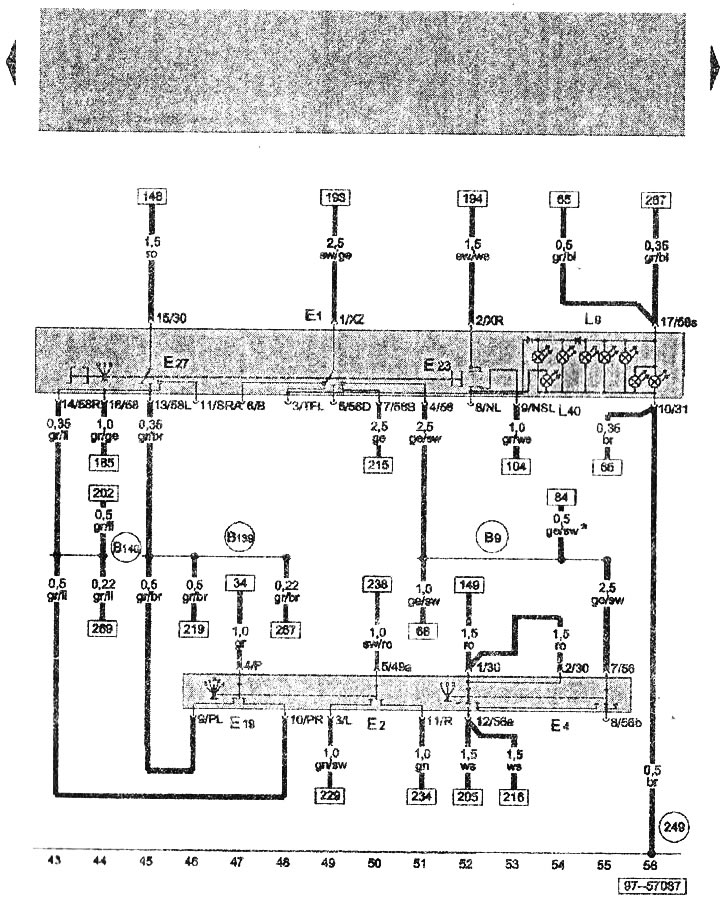

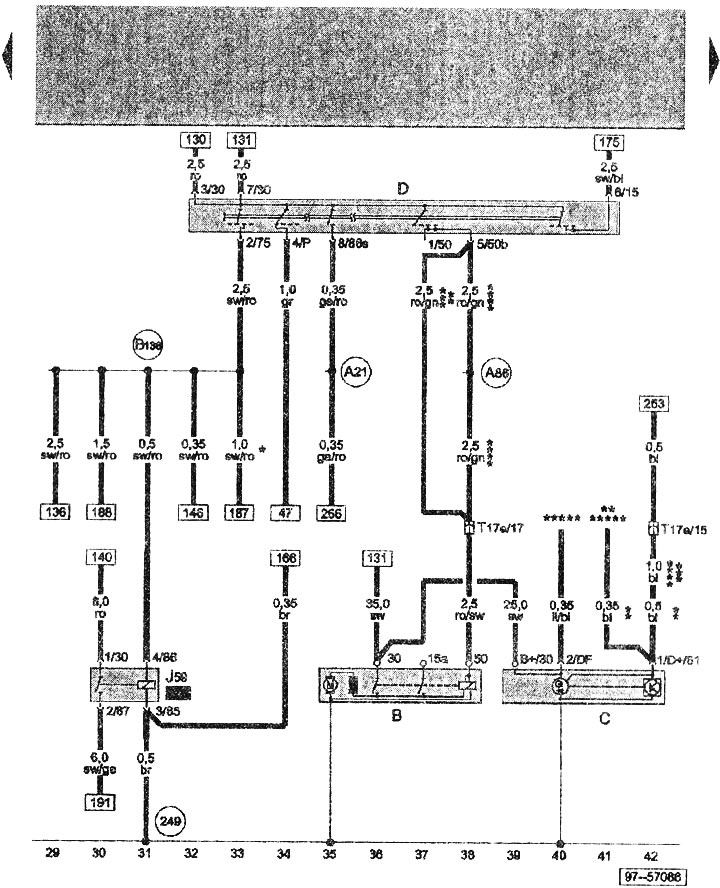

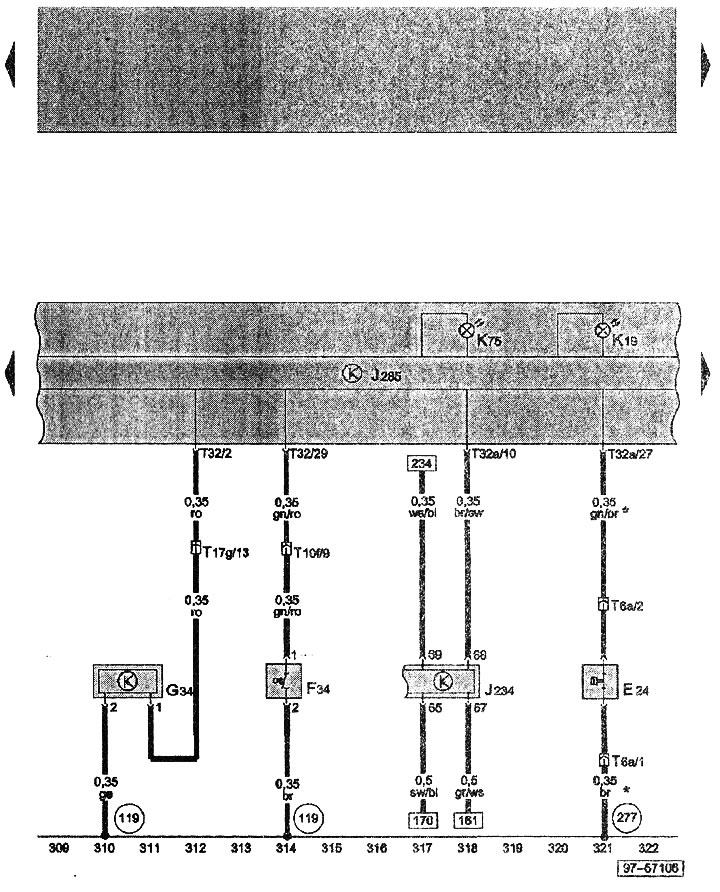

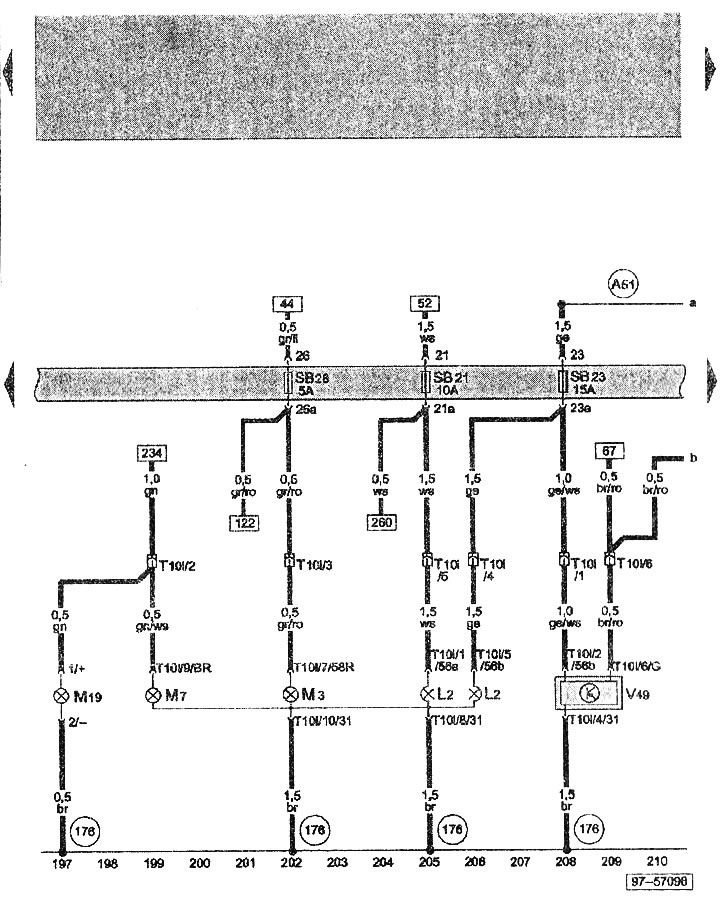

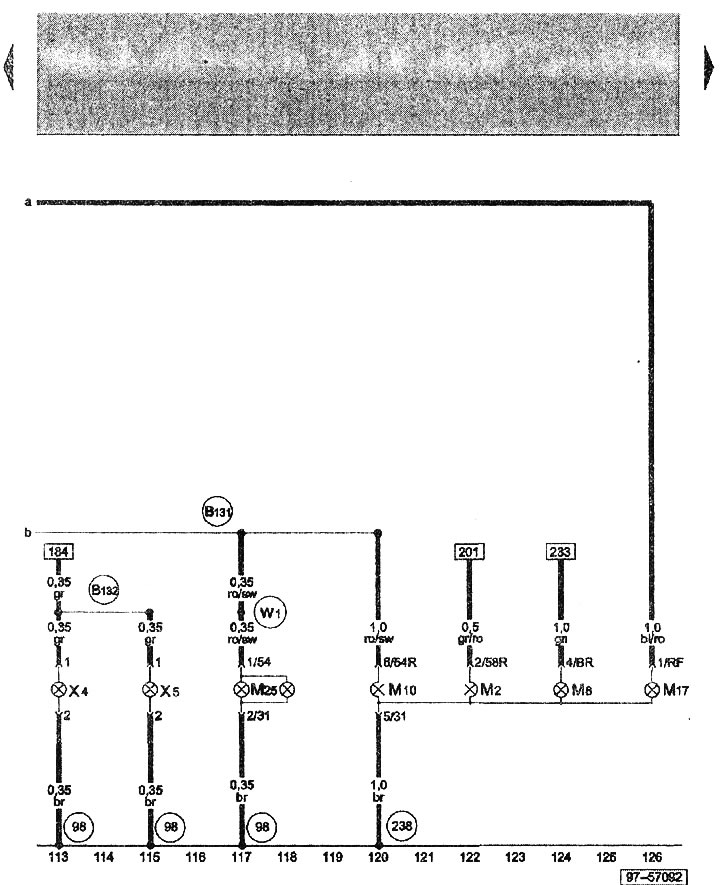

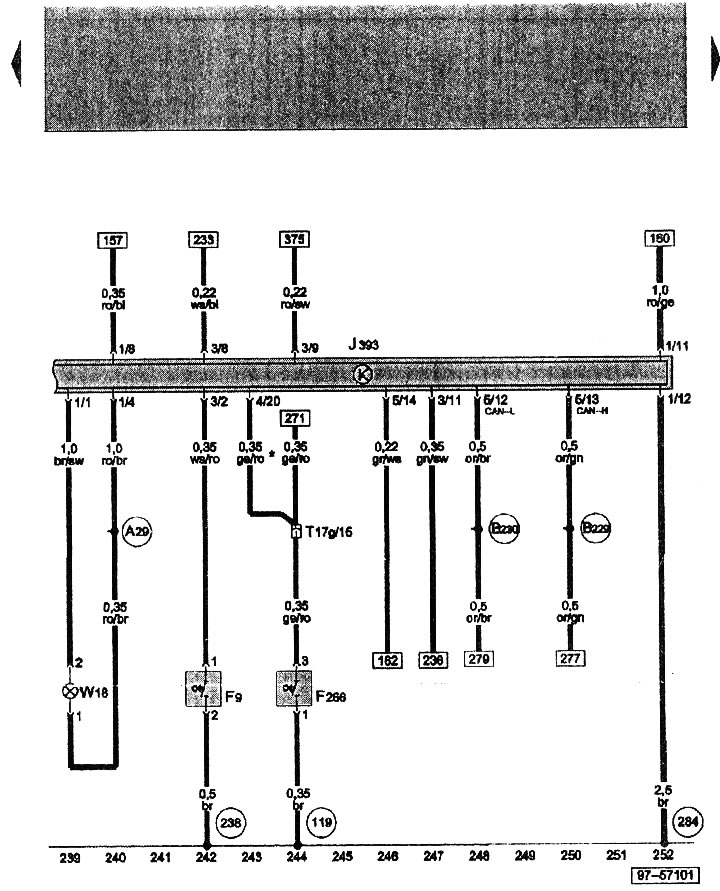

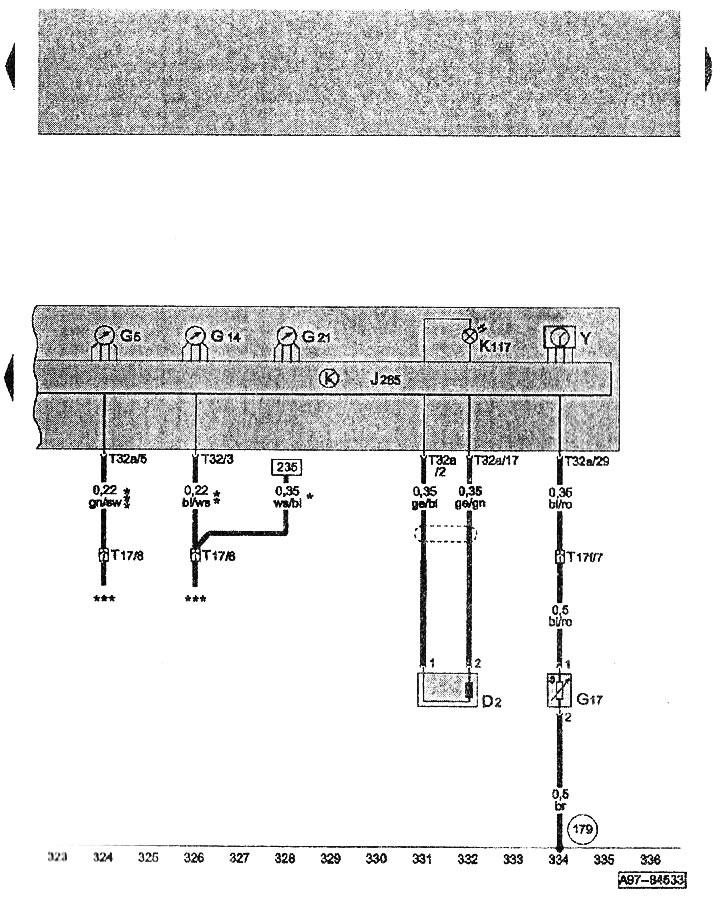

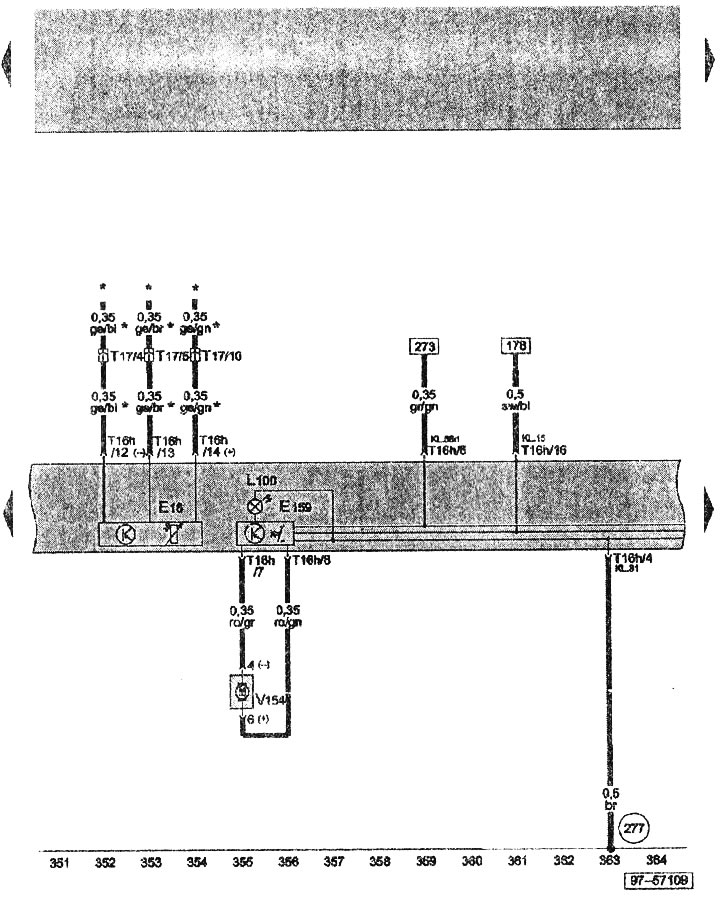

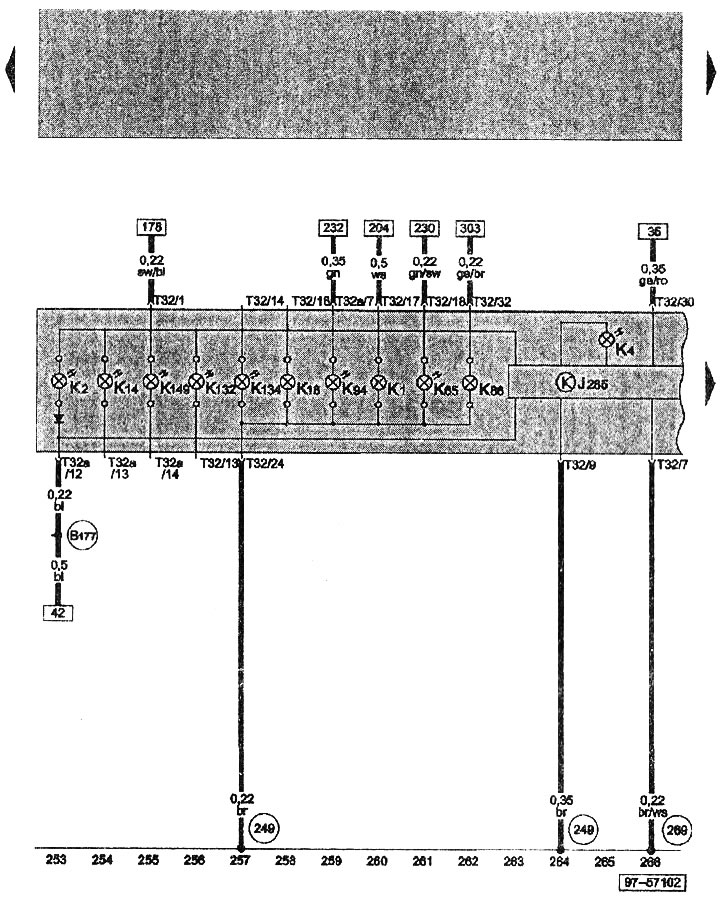

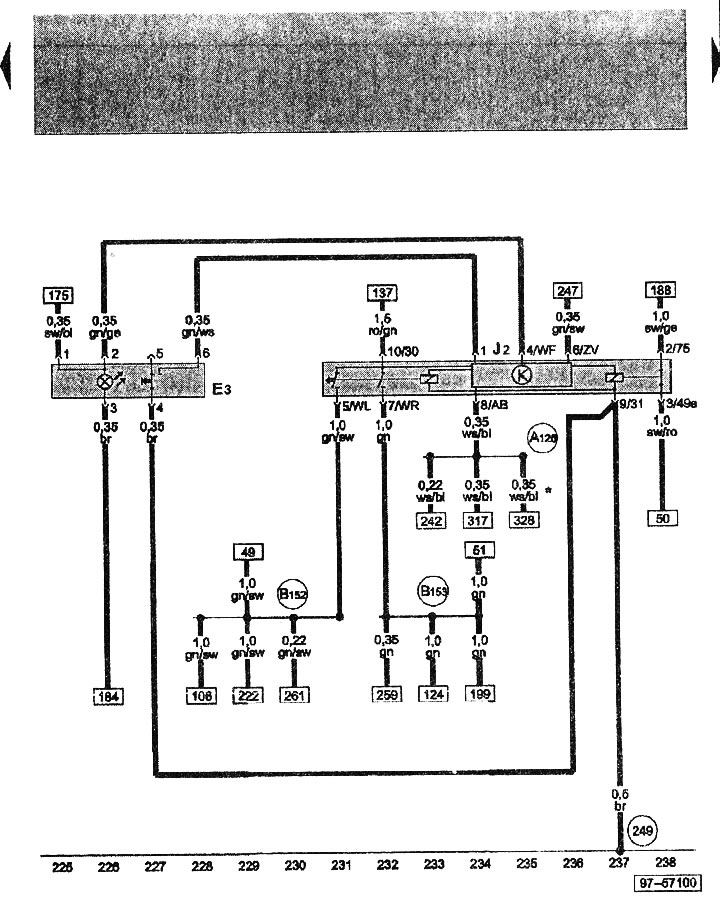

Основна електрическа схема

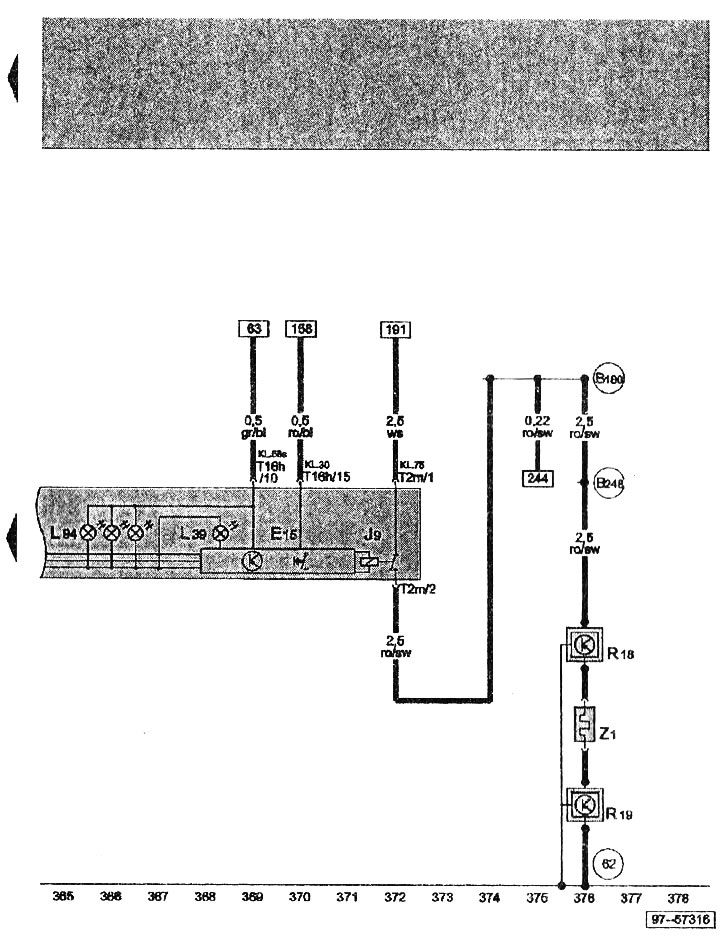

Символите, използвани в електрическите диаграми, са
тук →
