1. Задна седалка от една част..Избутайте с шило "V.A.G 1636/" или с шлицова отвертка по посока на стрелката "A" рамка "2" от техните предни подови стойки "3" (4x). В същото време огънете предния ръб на неразделената задна седалка "B" нагоре. Натиснете върху неразделената задна седалка "C" и след това по посока на стрелката "D", докато отстранявате телената рамка 2- от задържащата плоча "4". Отстранете неразделената задна седалка от автомобила. Монтаж: Монтирайте единичната задна седалка в автомобила. Закачете телената рамка "2" на фиксиращата плоча "4". Проверете позицията на спиралните колани на предната телена рамка. За предотвратяване на шума спиралните ленти трябва да бъдат разположени в областта на предните подови анкери "3". Натиснете надолу предния ръб на неразделената задна седалка, докато телената рамка "2" щракне в предните фиксатори на пода "3" (4x)
2. Телена рамка на опорната седалка
3. Предно закрепване на пода за единична задна седалка (4x)
4. Фиксиращ щит
5. Фиксирана облегалка на задната седалка
Монтажна позиция на спираловидни колани върху телената рамка на опората на седалката
Спиралните ленти "1" върху телената рамка на носача на седалката "2" преди монтирането на неразделната задна седалка са разположени в областта на предните закрепвания на пода "3".
Премахване и монтиране на закрепването на пода на едноместната задна седалка

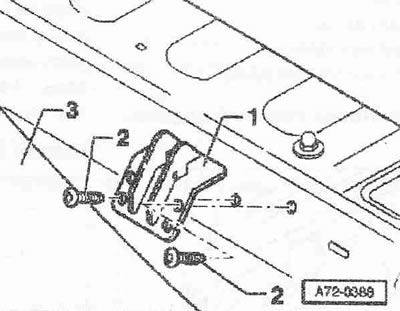

Свалете задната седалка. Сгънете назад постелка "3". Развийте винтовете "2" (2 бр.), момент на затягане 23 Nm. 1. Предно закрепване на пода за единична задна седалка
Премахване и монтиране на олекотената твърда облегалка на задната седалка

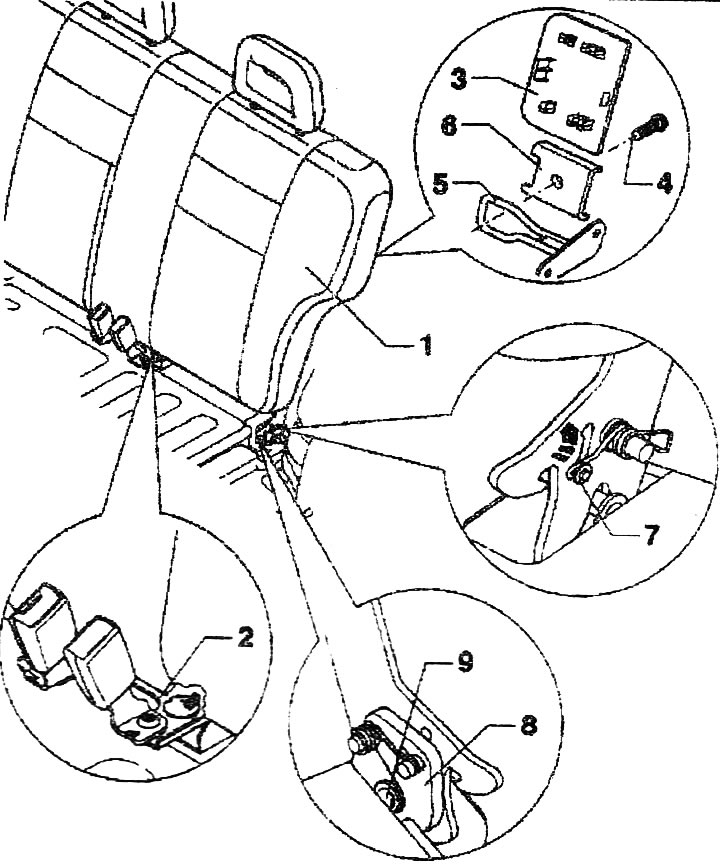

1. Фиксирана облегалка на задната седалка. Свалете задната седалка. Отстранете цилиндъра на ключалката на предпазния колан "2". Откачете горния фиксиран екран "3". Развийте болта "4" и свалете скобата "6". Натиснете заключващия болт "7" по посока на стрелката, докато щракне на място. В този случай заключващата кука "8" отваря резето на задната заключваща скоба "9". Наклонете облегалката на задната седалка напред до вертикална позиция (приблизително 20°). Издърпайте облегалката на задната седалка вертикално нагоре от задните задържащи скоби "9". Извадете облегалката на задната седалка от автомобила. Монтаж: Поставете задната седалка обратно в автомобила. Позиционирайте заключващата кука "8" към задната заключваща скоба "9". Наклонете облегалката на задната седалка назад, докато горното закрепване спре "5" назад. Натиснете заключващия болт "7" напред, докато щракне на място. В този случай заключващата кука "8" заключва задната заключваща скоба "9". Монтирайте държача "6" с помощта на винт "4", момент на затягане 23 Nm. Закачете горния закрепен екран "3". Поставете цилиндъра на ключалката на предпазния колан "2". Поставете облегалката на задната седалка.
2. Цилиндър на катарамата на предпазния колан
3. Екран за горно подвързване
4. Болтове (2 бр.), момент на затягане 23 Nm
5. Горно връзване
6. Скоба
7. Заключващ щифт
8. Кука за фиксиране
9. Задна заключваща скоба
Сваляне и поставяне на горната връзка

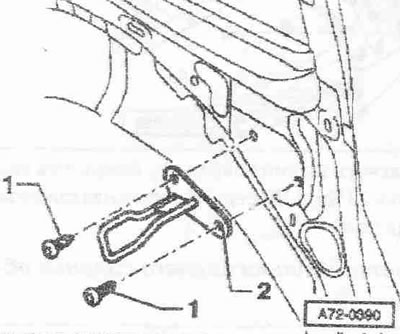

Свалете задната седалка. Свалете облегалката на задната седалка. Свалете вътрешната тапицерия на арката на задното колело. Отстранете страничната облицовка на багажника. Развийте винтовете "1" (2 бр.). Момент на затягане 23 Nm. 2. Горно връзване.
Премахване и монтиране на задната задържаща скоба

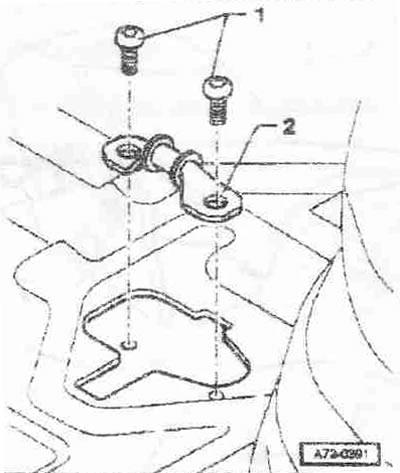

2. Задна заключваща скоба.
Свалете задната седалка. Свалете облегалката на задната седалка. Огънете назад тапицерията на пода на багажника. Развийте винтовете "1" (2 бр.). Момент на затягане 23 Nm.
Отстраняване и монтиране на цилиндъра на ключалката на предпазния колан

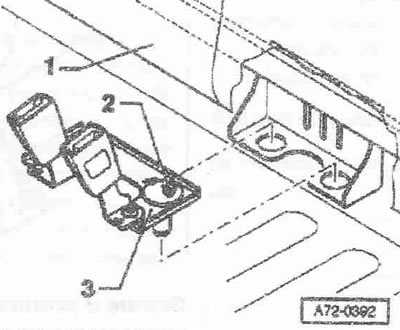

Свалете задната седалка. Развийте винта Hoistfix "2". Сменяйте винта Horstfix след всяко отстраняване. Момент на затягане 1C Nm. Издърпайте цилиндъра на ключалката на предпазния колан "3" нагоре. 1. Облегалка на задната седалка.
Премахване и инсталиране на Horstfix

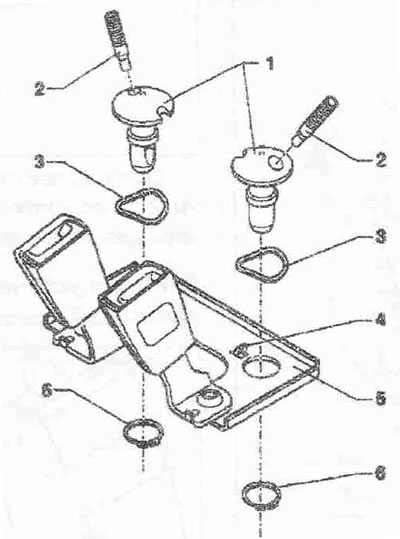

1. Horstfix. Свалете задната седалка. Свалете цилиндъра за заключване на предпазния колан "5". Свалете задържащия пръстен "6". Издърпайте Horstfix "1" нагоре от цилиндъра на ключалката на предпазния колан "5". Монтаж в обратен ред. При монтиране капакът на цилиндъра за заключване на предпазния колан "4" трябва да щракне в отвора на Hcrstfix
2. Винт Horstfix
3. Пружинна шайба на вала
4. Капак на цилиндъра на ключалката на предпазния колан
5. Цилиндър на ключалката на предпазния колан
6. Задържащ пръстен
