Фиг. 16–31. Заключване на предната врата: 1 – бутон за заключване; 2 – прът на цилиндъра на бравата; 3 – външен елемент на бравата; 4– дръжка на вратата; 5 – болт, 5 Nm; 6 – въртяща се скоба; 7 – заключващ прът; 8 – шарнирна скоба; 9 – ключалка на вратата; 10 – кабел на дръжката за отваряне на вътрешната врата; 11 – болт, 8 Nm; 12 – опорна плоча на ключалката; 13 – винт, 16 Nm; 14 – ударна плоча
Ключалката на предната врата е показана на фиг. 16–31.
Премахване
Отстранете тапицерията на вратата.
Свалете скобата от вратата.
Освободете конектора и отстранете бутона за освобождаване на ключалката.
Отстранете разделените втулки и разкачете прътите от цилиндъра на ключалката и външната дръжка за отваряне на вратата.
Завъртете шарнирите на долните пръти на 90° и ги извадете от лостовете за заключване на вратата.
Развийте двата монтажни болта на ключалката на вратата.

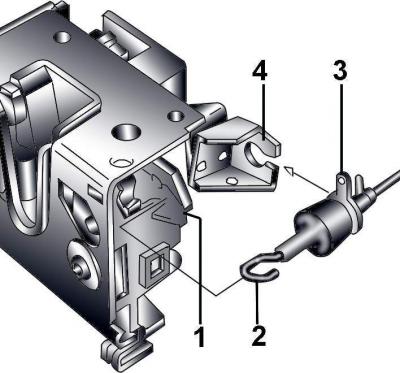

Фиг. 16–32. Закрепване на върха (1) на пръта на дръжката за отваряне на вътрешната врата към лоста (2) на управлението на ключалката и на водещия прът (3) към скобата на бравата (4)
Разкачете края на пръстена 1 (фиг. 16–32) на пръта на дръжката за отваряне на вътрешната врата от лоста за управление на ключалката 2 и извадете водача на пръта 3 от скобата на ключалката 4, след като го завъртите на 90°.
Свалете ключалката от вратата.
Ако е необходимо, развийте двата болта и свалете фиксатора на ключалката на вратата.
Монтиране
Монтажът се извършва в ред, обратен на премахването, като се има предвид следното.

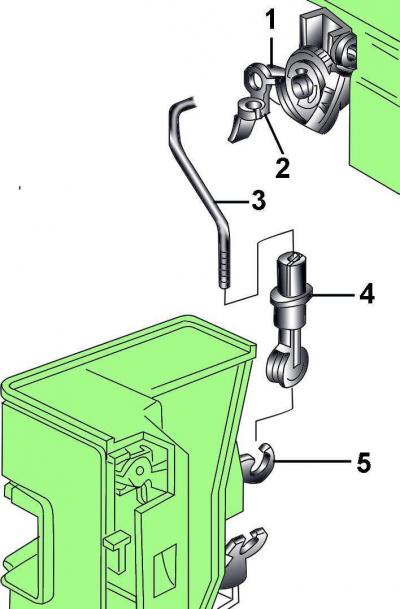

Фиг. 16–33. Закрепване на ключалката на вратата: 1 – лост на цилиндъра на бравата; 2 – разцепена втулка; 3 – тяга; 4 – теглителна става; 5 – заключващ лост
Монтирайте прът 3 (Фиг. 16–33) в лоста 1 на цилиндъра на ключалката и закрепете пръта с разделена втулка 2.
Завийте съединение 4 на прът 3 върху прът.
Монтирайте долните шарнири на пръта върху заключващите лостове и ги завъртете на 90°.
Закрепете цилиндъра на ключалката със задържащ пръстен.
Поставете ключалката обратно на място и я закрепете с болтове.
