Преди да смените предпазител, винаги изключвайте съответния консуматор и запалването.
Кутия с предпазители в купето
Кутията с предпазители се намира от страната на водача и е покрита с джоб. Таблицата с предназначението на предпазителите се намира от вътрешната страна на капака на блока (виж илюстрация 23.0).
Оттегляне
1. Изключете клемата "тегло" (-) от отрицателния полюс на батерията.
2. Отстранете джоба от страната на водача, който покрива кутията с предпазители.
3. Развийте болтовете в закрепването на блока и предпазителите (вижте илюстрацията).
23.3. Развийте болтовете B, закрепващи блока A на предпазителите
4. Стиснете скобите C и отстранете блока с предпазители от арматурното табло, като изключите щепсела на гърба на блока (вижте илюстрация 23.3).
5. Отрежете скобата 1 на проводниците, след това извийте скобите (вижте стрелките на илюстрацията) и отворете капака на кутията с предпазители.

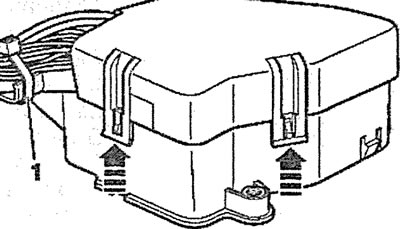

23.5. Отрежете скобата 1 на проводниците, след това извийте ключалките (вижте стрелките) и наклонете капака на кутията с предпазители
6. Отстранете изгорелия предпазител с пластмасова пинсета.
7. Поставете нов предпазител със същия ампераж като изгорялия. Стойността на предпазителя е отпечатана на гърба на кутията. Освен това на кутията има нанесена маркировка с боя, чийто цвят съответства на определен номинал.
Ако новият предпазител също изгори след кратък период от време, трябва да се провери съответната електрическа верига.
Никога не заменяйте предпазителите с жици или други подобни, тъй като това може да причини сериозна повреда на електрическото оборудване.
Препоръчително е винаги да носите със себе си комплект резервни предпазители с различен номинал.
Инсталиране
Блокът с предпазители се монтира в обратен ред на отстраняване.
Главен предпазител на положителен (+) проводник на батерията
Оттегляне
8. Изключете клемата на заземяващия проводник (-) от отрицателния полюс на батерията.
9. Отстранете гуменото уплътнение на решетката на обтекателя (вижте стрелките на илюстрацията).

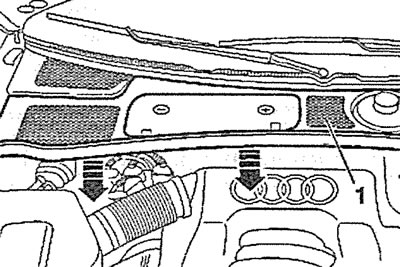

23.9. Отстранете гуменото уплътнение на решетката на обтекателя (вижте стрелките).
10. Отстранете решетката на обтекателя 1, като я натиснете напред (вижте илюстрация 23.9).
11. Сгънете обратно защитния капак 2 на главния предпазител, развийте гайката 3 (вижте илюстрацията).

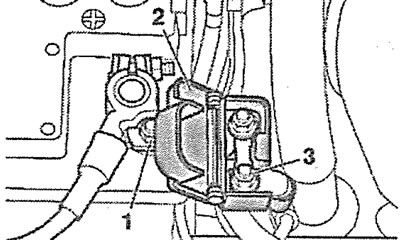

23.11. Отворете защитния капак 2 на главния предпазител, развийте гайката 3. Моментът на затягане на гайката е 7,5 Nm
12. Развийте гайката 1 на главния предпазител и извадете предпазителя (вижте илюстрация 23.11). Моментът на затягане на гайката е 7,5 Nm.
Инсталиране
Монтажът на главния предпазител се извършва в обратен ред на отстраняването.
Присвояване на предпазители

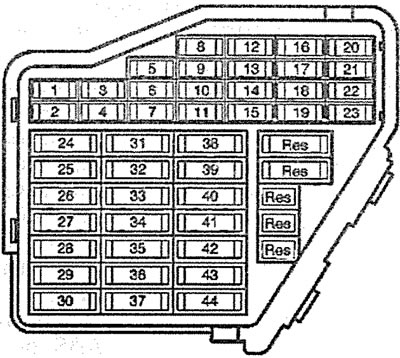

23.0. Таблица за разпределение на предпазители
не. | Amp | Потребител |
1 | 5 | Нагревател за дюзи, огледала |
2 | 10 | Пътепоказатели |
3 | 5 | Осветление. Реле за почистване на фарове |
4 | 5 | Осветление на регистрационния номер |
5 | 10 | Арматурно табло, отопление на седалките, диагностичен щепсел за круиз контрол, блок за управление на светлините, катализатор, осветление на превключвателя, индикация за предавките, предупредителна светлина за въздушна възглавница, манометър за външна температура, климатик, паркинг нагревател, щора на задното стъкло, люк, помощ при паркиране датчици, парно, навигационна система |
6 | 5 | Централно заключване |
7 | 10 | ABS, ключ за спирачни светлини. Превключвател на педала на съединителя |
8 | 5 | Телефон |
9 | 10 | Нагревател на огледалото |
10 | 5 | Автоматично регулиране на лъча на фаровете |
11 | 10 | Круиз контрол (автомобили с автоматична скоростна кутия), блок за управление на скоростната кутия Multitronic |
12 | 10 | Система за самодиагностика |
13 | 10 | Стопове |
14 | 10 | Вътрешно осветление, лампи за четене, аларма срещу взлом, осветление на огледалото, памет за позицията на седалката |
15 | 10 | Арматурно табло, климатик, памет за седалки и огледала, таймер за парно отопление, навигационна система |
16 | 5 | Система за стабилизиране на стабилността на превозното средство |
17 | 10 | Навигационна система, контрол на височината на возене |
18 | 10 | Дясна дълга светлина |
19 | 10 | Лява дълга светлина |
20 | 15 | Десен фар за къси светлини, контрол на обхвата на фаровете |
21 | 15 | Ляв фар за къси светлини, контрол на обхвата на фаровете |
22 | 5 | Десен габарит/светлина за паркиране |
23 | 5 | Ляв габарит/светлина за паркиране |
24 | 25 | Чистачка, помпа за миене, интервално реле |
25 | 30 | Отопление/климатичен вентилатор, парно отопление |
26 | 30 | Размразител на задното стъкло, режим на рециркулация на въздуха в салона |
27 | 15 | Нагревател на волана, чистачка на задното стъкло |
28 | 20 | Горивна помпа, допълнителна помпа за автомобили с дизелов двигател |
29 | 30 | Блок за управление на двигателя. |
30 | 20 | Лука |
31 | 15 | Светлини за заден ход, круиз контрол, автоматична скоростна кутия, букса за диагностика |
32 | 20 | Блок за управление на двигателя |
33 | 15 | Запалка |
34 | 15 | Блок за управление на двигателя |
35 | 30 | Гнездо за теглич |
36 | 15 | Фарове за мъгла, задна светлина за мъгла |
37 | 20 | Телефон, радио |
38 | 20 | Светлини на багажника, централно заключване |
39 | 15 | Светлинна аларма |
40 | 25 | Бипкане |
41 | 25 | ABS, контрол на стабилността |
42 | 25 | Система за стабилизиране на стабилността на превозното средство |
43 | 5 | Радио терминал S |
44 | 30 | Нагревател на седалки, паркинг нагревател |
Номинален ток | Цветово кодиране |
5 А | бежово/светлокафяво |
7,5 A | кафяво |
10 А | червено |
15 А | синьо |
20 А | жълто |
25 A | бяло |
30 A | зелено |
