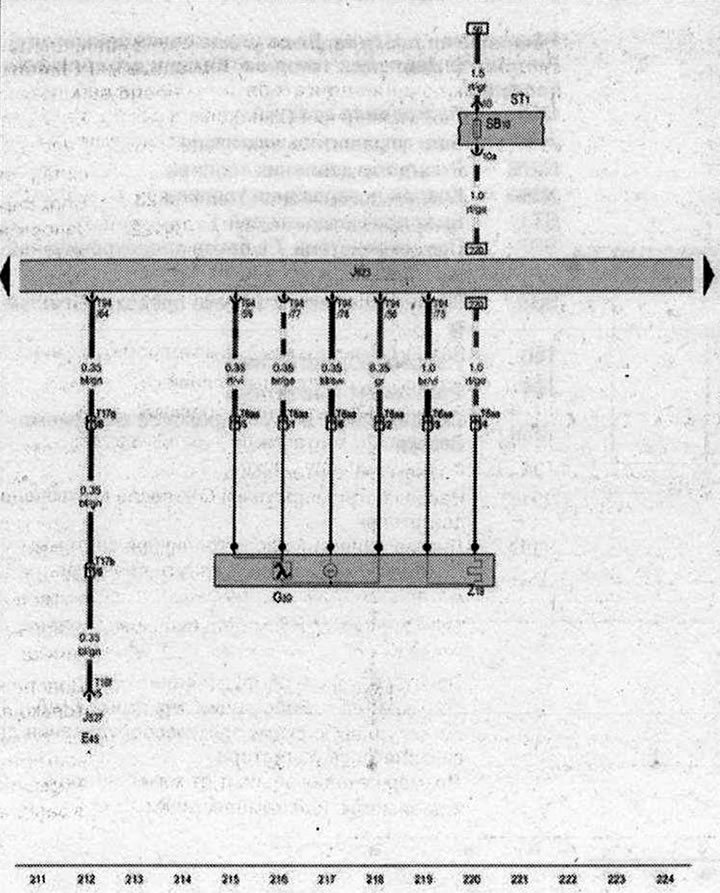

Лямбда-зонд, Блок управления двигателя




  • Е45 - Переключатель управления круиз-контролем
  • G39 - Лямбда-зонд
  • J527 - Блок управления рулевой колонки
  • J623 - Блок управления двигателя
  • ST1 - Блок предохранителей 1
  • SB10 - Предохранитель 10 в блоке предохранителей В
  • Т6аа - Разъём 6-контактный, коричневый
  • Т161 - Разъём, 16-контактный
  • Т17b - Разъем, 17-контактный, синий
  • T17q - Разъем, 17-контактный, красный
  • Т94 - Разъём, 94-контактный
  • Z19 - Нагревательный элемент лямбда-зонда
  • только для а/м с круиз-контролем

wsбелыйswчёрный
roкрасныйrtкрасный
brкоричневыйgnзелёный
blсинийgrсерый
liлиловыйviлиловый
geжёлтыйorоранжевый
rsрозовый
