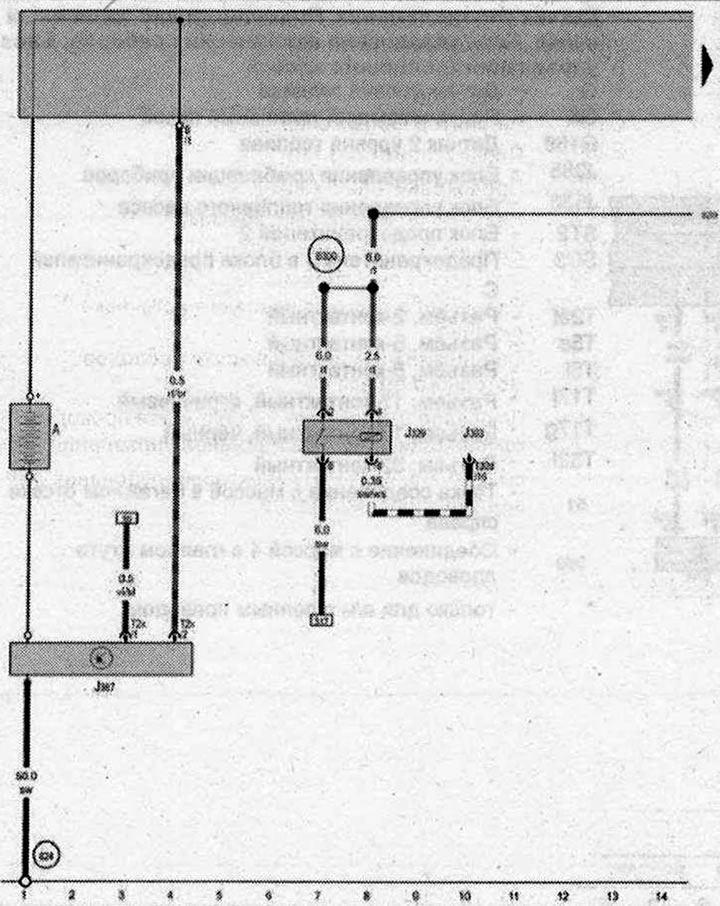

АКБ, Реле электропитания клеммы 15
- А - АКБ
- J329 - Реле электропитания клеммы 15
- J367 - Блок управления для контроля аккумуляторной батареи
- J393 - Центральный блок управления систем комфорта
- Т2х - Разъём, 2-контактный
- T32d - разъём, 32-контактный
- 624 - Точка соединения с массой возле стартерной батареи
- B299 - Плюсовое соединение 3 (30) в главном жгуте проводов
- B300 - Плюсовое соединение 4 (30) в главном жгуте проводов
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
