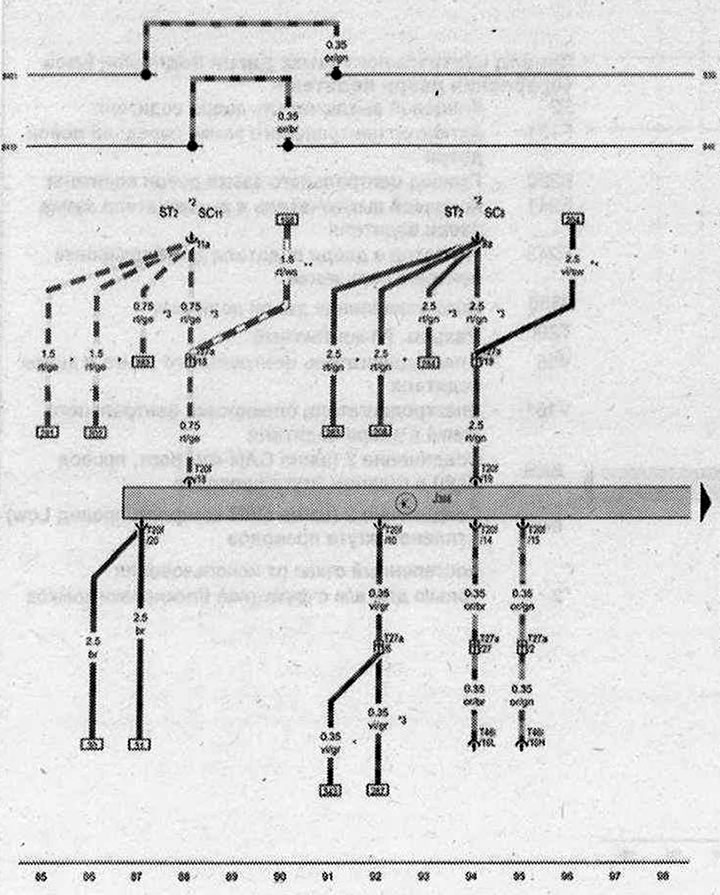

Блок управления двери водителя
- J386 - Блок управления двери водителя
- ST2 - Блок предохранителей 2
- SC8 - Предохранитель 8 в блоке предохранителей С
- SG11 - Предохранитель 11 в блоке предохранителей С
- T20f - Разъём, 20-контактный
- Т27а - Разъем, 27-контактный, Стойка А снизу, со стороны водителя
- T46i - Разъём, 46-контактный
- B398 - Соединение 2 (шина CAN-комфорт, провод High) в главном жгуте проводов
- В401 - Соединение 5 (шина CAN-комфорт, провод High) в главном жгуте проводов
- 8407- Соединение 2 (шина CAN-комфорт, провод Low) в главном жгуте проводов
- В410 - Соединение 5 (шина CAN-комфорт, провод Low) в главном жгуте проводов
- * - только для а/м с правым расположением рулевого колеса
- *2 - см. актуальную схему расположения предохранителей
- *3 - только для а/м с левым расположением рулевого колеса
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
