Приемо-передающий модуль 1 системы охраны салона «G303» и блок управления защиты от несанкционированной буксировки и противоугонной системы «J529» объединен в единый компонент, датчик противоугонной сигнализации «G578». Таким образом, центральный блок управления системы комфорта «J393» при наличии опции "Противоугонная сигнализация" имеет только 2 "абонента шины UN".

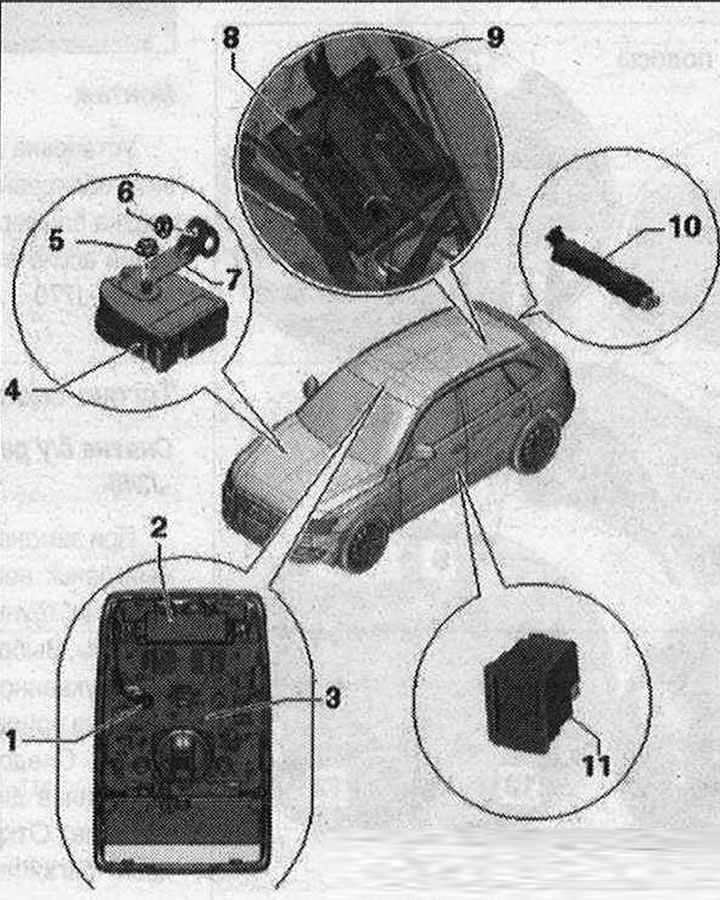

1. Датчик системы охраны салона спереди. Заменяется только вместе с датчиком противоугонной сигнализации «G578»; 2. Датчик противоугонной сигнализации «G578»; 3. Передний плафон освещения сало-на/плафон для чтения; 4. Сигнал тревоги «Н12»; 5. Гайка. 7 Н·м; 6. Гайка. 8,5 Н·м; 7. Держатель для звукового сигнала противоугонной сигнализации «Н12»; 8. Центральный блок управления систем комфорта «J393»; 9. Кронштейн блоков управления; 10. Антенный усилитель «R24» с антенной центр, замка и противоугонной сигнализации «R47». Закреплен на задней полке; 11. Выключатель деактивации системы охраны салона «Е183»/выключатель противоугонной сигнализации «Е217»Снятие выключателя деактивации системы охраны салона «Е183»/выключателя противоугонной сигнализации «Е217»

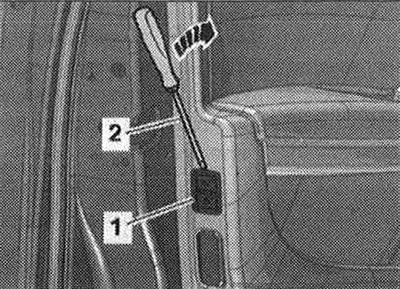

Выключить зажигание. Осторожно извлечь заглушку «1» с помощью малой отвертки «2» из обшивки двери «стрелка». Разъединить эл. штекерное соединение.

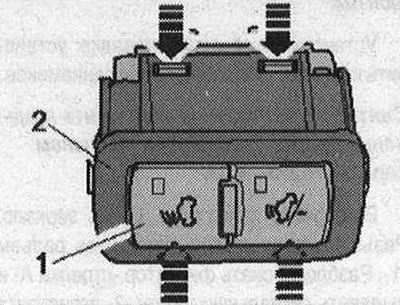

Осторожно разблокировать фиксаторы «стрелки» небольшой отверткой. Извлечь по направлению назад выключатель деактивации охраны салона «Е183» /выключатель противоугонной сигнализации «Е217» «поз. 1» из щитка «2».
Установка в обратном порядке
Датчик противоугонной сигнализации «G578»

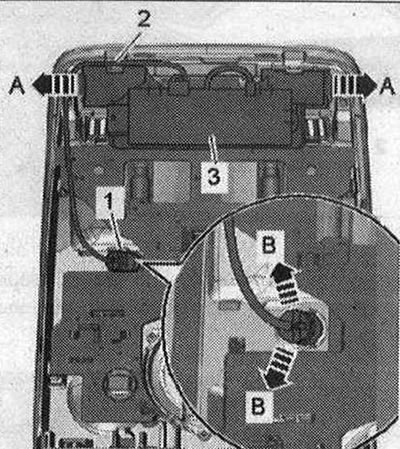

Выключить зажигание. Снять передний плафон освещения салона / индивидуальной подсветки. Отсоединить зажимы «стрелки В» и извлечь датчик противоугонной системы «1» из плафона внутреннего освещения / лампы индивидуальной подсветки. Высвободить электрическую линию «2». Разблокировать зажимы «стрелки А» и извлечь датчик противоугонной системы «G578» «поз. 3» из плафона внутреннего освещения / лампы индивидуальной подсветки.

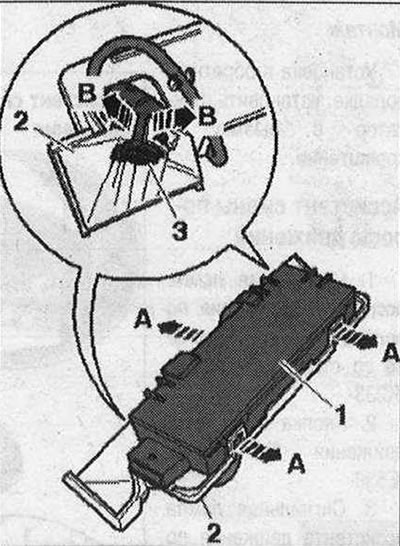

Отжать крепёжные зажимы в сторону «стрелка А» и извлечь датчик противоугонной системы «G578» «поз. 1» из крепления «2». Разблокировать крепёжные зажимы «стрелка В» и извлечь датчики «3» противоугонной системы из крепления.
Монтаж
Установка в обратном порядке: установить плафон внутреннего освещения / фонарь для чтения в передней части салона.
Снятие сигнала тревоги «Н12»

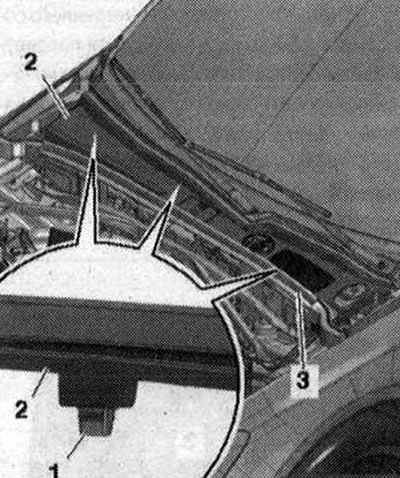

Выключить зажигание. Снять уплотнение «3». Отсоединить клипсы «1» из креплений и снять кожух водоотводящего короба «2».

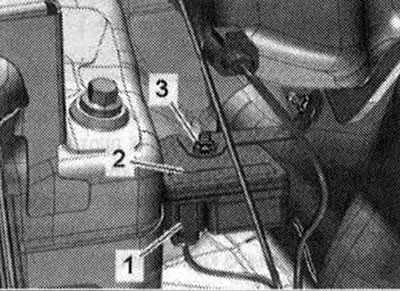

Выкрутить гайку «3». Разъединить эл. штекерное соединение «1». Извлечь вверх звуковой сигнал противоугонной системы «Н12» «поз. 2».
Монтаж
Установка в обратном порядке: установить фиксатор в выемку в кронштейне.
