Указание. После проведения мероприятий, способных повлиять на регулировку фар, следует отрегулировать фары заново.

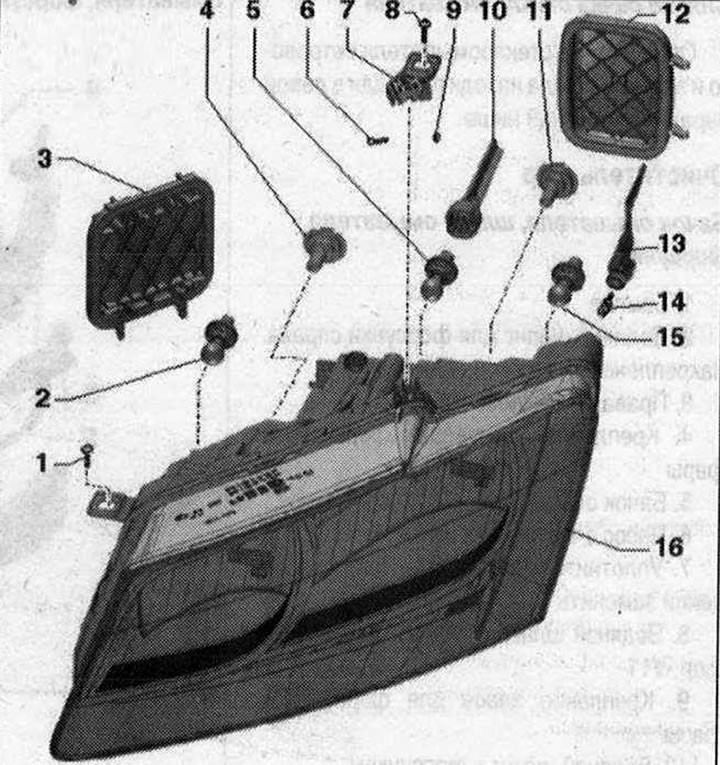

Часть 1. Фары 1. Болт. 4,5 Н·м; 2. Лампа переднего указателя поворота: лампа переднего левого указателя поворота «М5»; лампа переднего правого указателя поворота «М7». 12 В, 24 Вт. Жёлтая; 3. Крышка корпуса для дальнего света и указателя поворота; 4. Лампа фары дальнего света: лампа левой фары дальнего света «М30»; лампа правой фары дальнего света «М32». 12 В, 55 Вт (Н7); 5. Лампа для движения в дневное время суток. Лампа левая системы освещения для движения в дневное время «L174». Лампа правая системы освещения для движения в дневное время «L175». 12 В, 13 Вт; 6. Болт. 4,5 Н·м; 7. Кронштейн корпуса фары; 8. Болт. 4,5 Н·м; 9. Гайка самостопорящаяся. Заменить; 10. Расшифровка обозначений лампы для лампы для движения в дневное время суток; 11. Лампа фары ближнего света: лампа левой фары ближнего света «М29»; лампа правой фары ближнего света «М31». 12 В, 55 Вт (Н7); 12. Крышка корпуса для ближнего света/дневного света/стояночных огней; 13. Расшифровка обозначений лампы переднего бокового габаритного фонаря; 14. Лампа переднего бокового габаритного фонаря (только для а/м в компл. для США). Лампа переднего левого бокового габаритного фонаря «M33». Лампа переднего правого бокового габаритного фонаря «М34». 12 В, 5 Вт; 15. Лампа стояночного света/дневного света. Левая лампа стояночного света «М1». Правая лампа стояночного света «МЗ». Лампа левая системы освещения для движения в дневное время «L174». Лампа правая системы освещения для движения в дневное время «L175». 12 В, 13 Вт; 16. Корпус фары

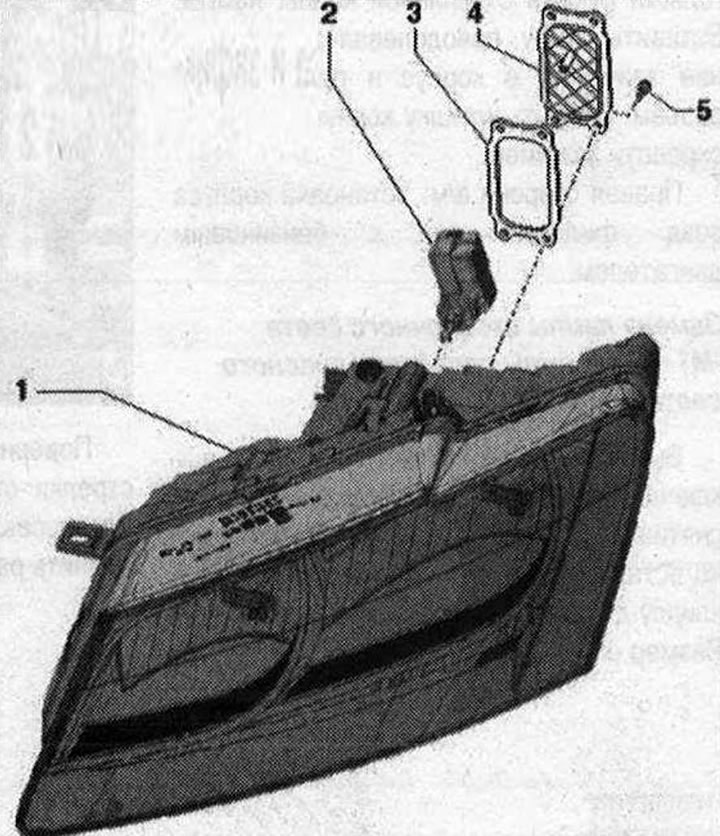

Часть 2. Ремкомплекты для остальных а/м 1. Корпус фары; 2. Исполн. электродвигатель корректора фар: исполн. электродвигатель корректора левой фары «V48»; исполн. электродвигатель корректора правой фары «V49»; 3. Уплотн. кольцо. Отдельно в качестве запасной части не поставляется; 4. Крышка корпуса исполнительного двигателя для коррекции угла наклона фар. Для замены исполнительного двигателя необходимо разрезать корпус фары. Для последующего закрывания монтажного отверстия поставляется крышка корпуса; 5. Болт из ремонтного комплекта исполнительного двигателя для коррекции угла наклона фар. 2 Н·м
Снятие корпуса фары

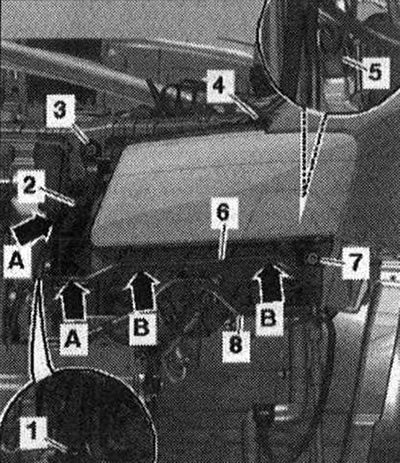

Выключить зажигание. Установить выключатель освещения в положение "0". Снять облицовку переднего бампера. Разъединить эл. штекерное соединение «5». Освободить жгут проводов «6» из кронштейна, открыв обжимки «стрелки В» и разрезав хомуты «стрелки А». При наличии извлечь шланг «8» омывателя фар из зажимов. Отсоединить разъём датчика столкновения передней Airbag. Выкрутить болты «1,3,4,7» и снять кронштейн «2» фары с корпусом фары. При замене корпуса фары необходимо снять крепление кронштейна.
Монтаж

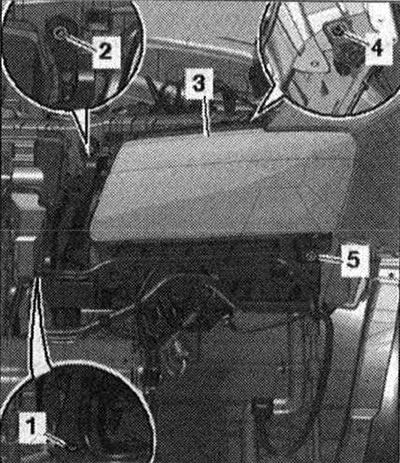

Установка в обратном порядке: положить корпус фары «3» с кронштейном на рамку радиатора и арку крыла. Плотно затянуть болты «1,2,4,5».
Направляющий носик «стрелка В» на кронштейне «1» корпуса фары должен войти в паз рамки радиатора «3». Направляющие «2» и «4» должны войти в крепления «стрелка А». Установить переднего облицовку бампера.
Зазоры «3» выставить по контурам кузова. Величина зазора = равномерность зазора. Снять облицовку переднего бампера. Затянуть болты «1, 2,4, 5». Установить переднего облицовку бампера. Снова проверить зазоры, при необходимости повторить регулировку зазоров, как было описано вначале. Отрегулировать положение фар.
Замена лампы фары ближнего света «М29»/«М31»

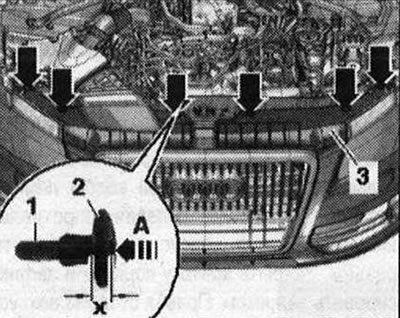

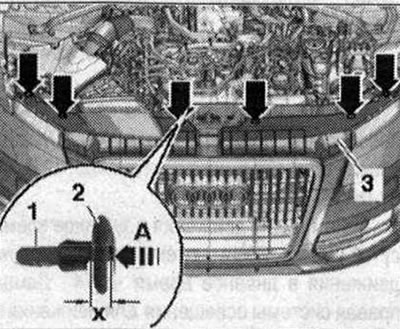

Выключить зажигание. Установить выключатель освещения в положение "О". Для снятия распорных клипс «стрелки» осторожно вставить штифт «1» на расстояние «х» в клипсу до слышимой фиксации «стрелка А». Размер «х» = 5 мм.

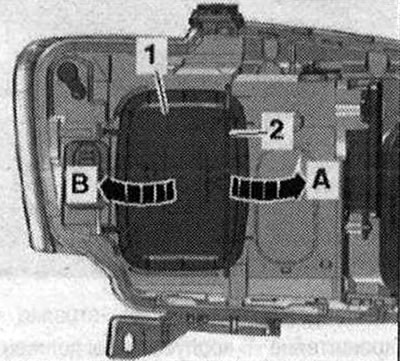

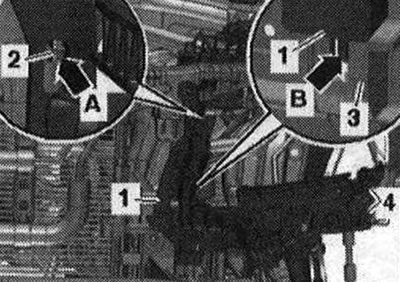

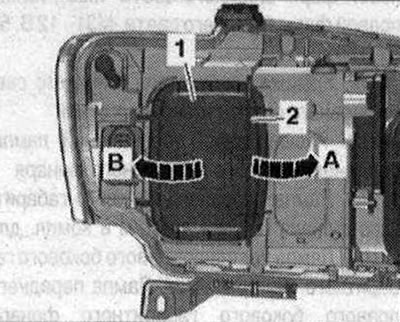

Извлечь разблокированную клипсу «2» со штифтом. Приподнять крышку «3» на рамке радиатора и подвесить на решетке радиатора. Правая сторона а/м: снять корпус возд. фильтра: а/м с бензиновым двигателем. Раскрыть зажим -2 «стрелка А». Повернуть крышку корпуса «1» в сторону «стрелка В» и снять её.

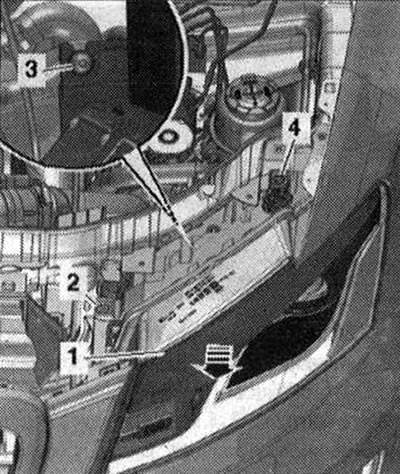

Выкрутить болты «2» и «4». Ослабить болт «3» на 3 оборота. Отжать корпус фары «1» в направлении «стрелки» до упора вперёд.

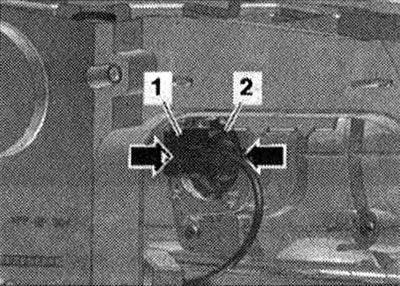

Извлечь лампу -1. из пружинных скоб «стрелки». Отсоединить штекерное соединение «2» лампы.
Монтаж
Установка в обратном порядке:вставить новую лампу в корпус, при этом не касаться голыми руками стеклянной колбы лампы. Вставить лампу, преодолевая сопротивление зажимов, в корпус и присоединить разъём. Закрыть крышку корпуса и зафиксировать зажимом. Правая сторона а/м: установить корпус возд. фильтра: а/м с бензиновым двигателем. Установить обшивку рамки радиатора на решетке радиатора.
Замена лампы фары дальнего света «М30»/«М32»

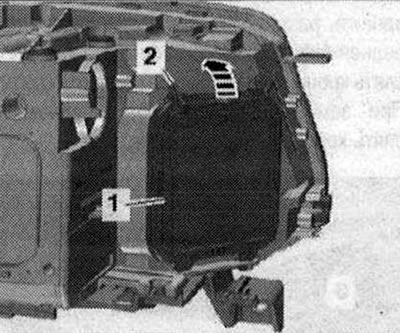

Выключить зажигание. Установить выключатель освещения в положение "0". Правая сторона а/м: снять корпус возд. фильтра: а/м с бензиновым двигателем. Раскрыть зажим «2» «стрелка». Повернуть крышку корпуса «1» в сторону и снять её.

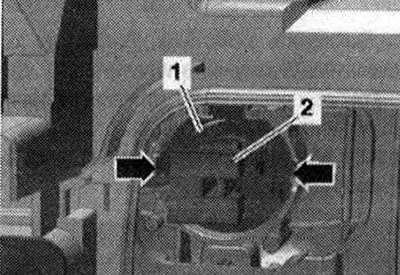

Извлечь лампу «2» из пружинных скоб «стрелки». Отсоединить штекерное соединение «1» лампы.
Монтаж
Установка в обратном порядке:вставить новую лампу в корпус, при этом не касаться голыми руками стеклянной колбы лампы. Вставить лампу, преодолевая сопротивление зажимов, в корпус и присоединить разъём. Закрыть крышку корпуса и зафиксировать зажимом.
Правая сторона а/м: Установка корпуса возд. фильтра: а/м с бензиновым двигателем.
Замена лампы стояночного света «М1»/«МЗ», лампы переднего дневного света «L174»/«L175»
Выключить зажигание. Установить выключатель освещения в положение "О". Для снятия распорных клипс «стрелки» осторожно вставить штифт «1» на расстояние «х» в клипсу до слышимой фиксации «стрелка А». Размер «х» = 5 мм.
Извлечь разблокированную клипсу «2» со штифтом. Приподнять крышку «3» на рамке радиатора и подвесить на решетке радиатора. Правая сторона а/м: снять корпус возд. фильтра: а/м с бензиновым двигателем. Раскрыть зажим «2» «стрелка А». Повернуть крышку корпуса «1» в сторону «стрелка В» и снять её.
Выкрутить болты «2» и «4». Ослабить болт «3» на 3 оборота. Отжать корпус фары «1» в направлении «стрелки» до упора вперёд.

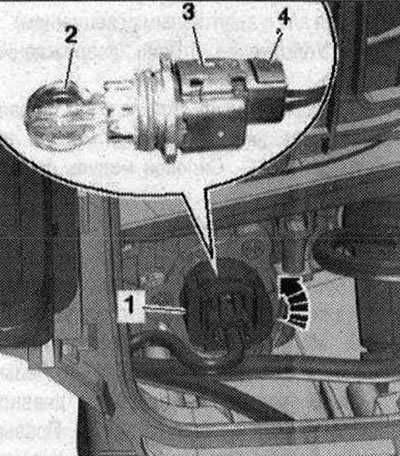

Повернуть лампу «1» против часовой стрелки «стрелка» и вынуть из корпуса. Разблокировать пружинную защелку «4» и отсоединить разъём «3» от лампы «2».
Монтаж
Установка в обратном порядке:вставить новую лампу в фару, при этом не касаться голыми руками стеклянной колбы лампы. Закрыть крышку корпуса и зафиксировать зажимом. Правая сторона а/м: установить корпус возд. фильтра: а/м с бензиновым двигателем. Установить обшивку рамки радиатора на решетке радиатора.
Замена лампы системы освещения для движения в дневное время «L174»/«L175»

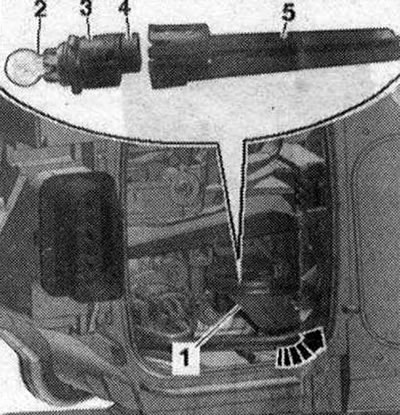

Выключить зажигание. Установить выключатель освещения в положение "0". Для снятия распорных клипс «стрелки» осторожно вставить штифт «1» на расстояние «х» в клипсу до слышимой фиксации «стрелка А». Размер «х» = 5 мм. Извлечь разблокированную клипсу «2» со штифтом. Приподнять крышку «3» на рамке радиатора и подвесить на решетке радиатора. Правая сторона а/м: снять корпус возд. фильтра: а/м с бензиновым двигателем. Раскрыть зажим -2 «стрелка А». Повернуть крышку корпуса «1» в сторону «стрелка В» и снять её. Выкрутить болты «2» и «4». Ослабить болт «3» на 3 оборота. Отжать корпус фары «1» в направлении «стрелки» до упора вперёд. Повернуть ключ «1» лампы против часовой стрелки «стрелка» и вынуть из корпуса. Разблокировать пружинную защелку «4» и отсоединить разъём от лампы «2».
Ключ «5» не снимается с разъёма «3».
Монтаж
Установка в обратном порядке:вставить новую лампу в фару, при этом не касаться голыми руками стеклянной колбы лампы. Закрыть крышку корпуса и зафиксировать зажимом. Правая сторона а/м: установить корпус возд. фильтра: а/м с бензиновым двигателем. Установить обшивку рамки радиатора на решетке радиатора.
Замена лампы переднего бокового габаритного огня «M33»/«M34»

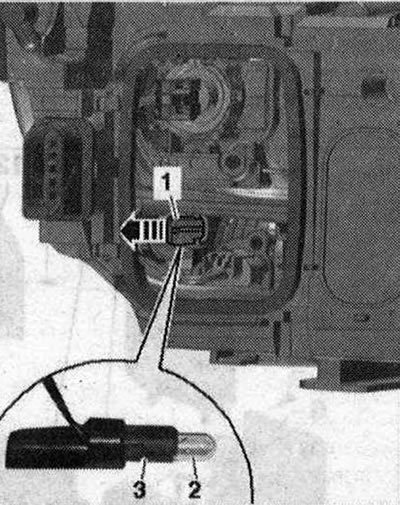

Выключить зажигание. Установить выключатель освещения в положение "0". Для снятия распорных клипс «стрелки» осторожно вставить штифт «1» на расстояние «х» в клипсу до слышимой фиксации «стрелка А». Размер «х» = 5 мм. Извлечь разблокированную клипсу «2» со штифтом. Приподнять крышку «3» на рамке радиатора и подвесить на решетке радиатора. Правая сторона а/м: снять корпус возд. фильтра. Раскрыть зажим «2» «стрелка А». Повернуть крышку корпуса «1» в сторону «стрелка В» и снять её. Выкрутить болты «2» и «4». Ослабить болт «3» на 3 оборота. Отжать корпус фары «1» в направлении «стрелки» до упора вперёд. Извлечь ключ «1» для лампы из корпуса «стрелка». Извлечь лампу «2» из патрона «3».
Монтаж
Установка в обратном порядке: вставить новую лампу в фару, при этом не касаться голыми руками стеклянной колбы лампы. Закрыть крышку корпуса и зафиксировать зажимом. Правая сторона а/м: установить корпус возд. фильтра. Установить обшивку рамки радиатора на решетке радиатора.
Замена лампы переднего указателя поворота «М5»/«М7»
Выключить зажигание. Установить выключатель освещения в положение "0". Правая сторона а/м: снять корпус возд. фильтра: а/м с бензиновым двигателем.

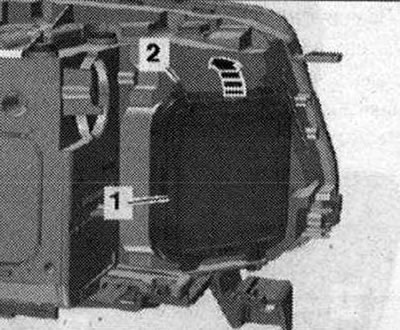

Раскрыть зажим «2» «стрелка». Повернуть крышку корпуса «1» в сторону и снять её.

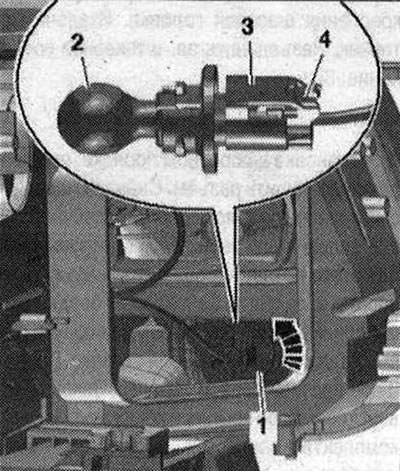

Повернуть лампу «1» против часовой стрелки «стрелка» и вынуть из корпуса. Разблокировать пружинную защелку «4» и отсоединить разъём «3» от лампы «2».
Монтаж
Установка в обратном порядке:вставить новую лампу в фару, при этом не касаться голыми руками стеклянной колбы лампы. Закрыть крышку корпуса и зафиксировать зажимом.
Правая сторона а/м: Установка корпуса возд. фильтра: а/м с бензиновым двигателем.
Снятие исполнительного электродвигателя корректора фар «V48»/«V49»

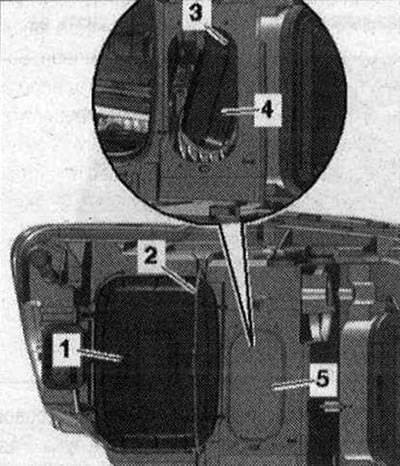

Для замены исполнительного двигателя коррекции угла наклона фар корпус фары необходимо разрезать острым ковровым ножом в предусмотренном для этого месте. Для последующего закрывания монтажного отверстия поставляется крышка корпуса. Снять корпус фары. Вырезать заглушку «5» из корпуса фары острым ковровым ножом. Раскрыть зажим «2». Повернуть крышку корпуса «1» в сторону и снять её. Повернуть моторчик «4» регулировки фар: левая фара против часовой стрелки; правая фара по часовой стрелке.
Подвинуть шаровую головку регулировочной тяги, повернув моторчик вверх, из крепления шаровой головки. Извлечь моторчик. Разъединить эл. штекерное соединение «3».
Монтаж
Установка в обратном порядке: при вводе подсоединить разъём. Сначала насадить снизу шаровую головку регулировочной оси в крепление шаровой головки отражателя, для этого потянуть рефлектор назад. Установить и закрыть байонетное соединение моторчика регулировки фар на корпусе фары. Левая фара по часовой стрелке. Правая фара против часовой стрелки. Закрыть отверстие в фаре крышкой корпуса «1» из ремкомплекта запчастей. Затянуть болты «стрелки».
Установить корпус фары.
Установка ремкомплекта корпуса фары

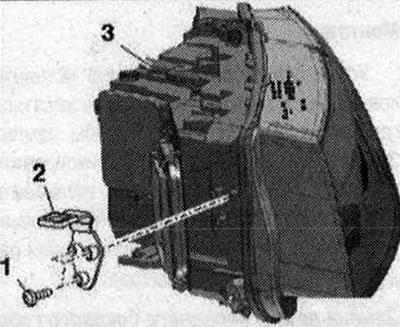

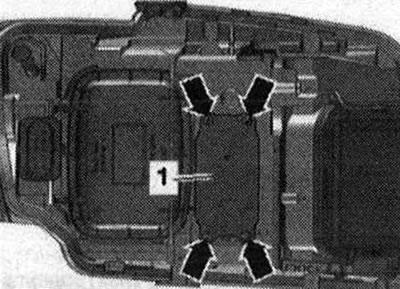

При поврежденных пластинах крепления фар необходимо заменить полностью фары на а/м до 22.03.2009. Поврежденные пластины крепления фар можно заменить с 23.03.2009 путем установки ремонтного комплекта. Благодаря этому не требуется полная замена фары. Снять фару с поврежденной пластиной крепления. Удалить остаток поврежденной пластины крепления на корпусе фары. Установить пластину крепления «2» из ремонтного комплекта на корпус фары «3» и привернуть ее болтами «1».
Крепежная пластина к корпусу фары: 6 Н·м.
