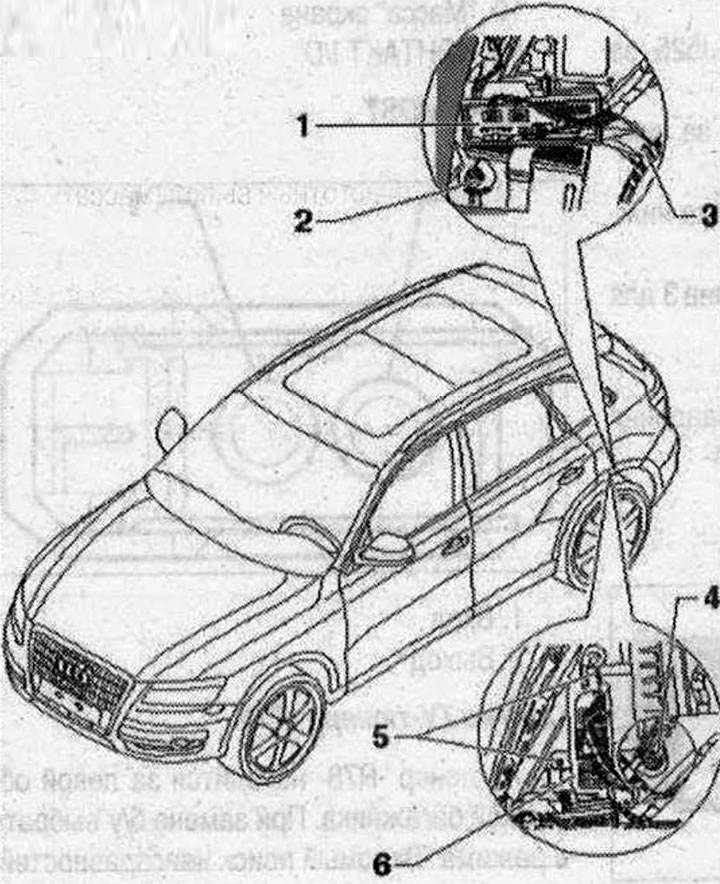

Схема монтажа 1. ТВ-тюнер «R78». Болт, 2 Н·м; 2-5. Гайка. 3 Н·м; 6. Кронштейн с магнитолой «R» (MMI)
Устройство TV-оборудования

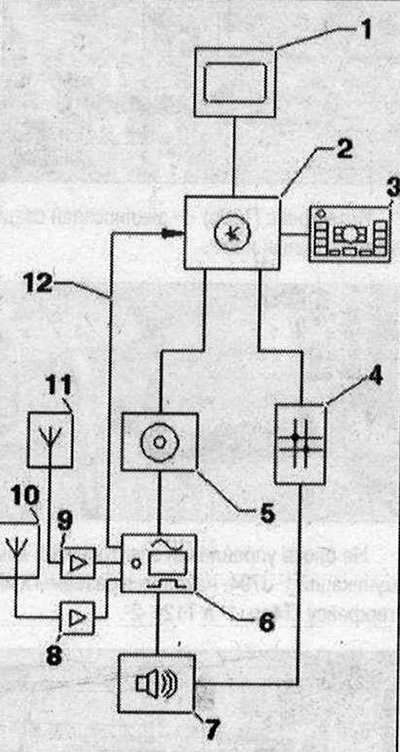

1. Индикатор б/у органа управления и индикации, передний «J685» в центре передней панели; 2. Б/у информационной электроники 1 «J794» на передней панели; 3. Орган управления системы мультимедиа «Е380» в нижней части центральной консоли; 4. Диагностический интерфейс шины данных «J533» за перчаточным ящиком слева; 5. CD-чейнждер «R41» в перчаточном ящике; 6. TV-тюнер «R78» за левой обшивкой багажника; 7. Б/у цифровой аудиосистемы «J525» за левой обшивкой багажника; 8. Антенный усилитель 4 «R113» за нижней облицовкой багажника; 9. Антенный усилитель 3 «R112» за нижней облицовкой багажника; 10. Антенна 2 для ТВ «Н56» /антенна 3 для ТВ «R57»; 11. Антенна 1 для ТВ «R55»; 12. Кабель FBAS к блоку управления электроникой коммуникаций 1 «J794»Разъемы ТВ-тюнера «R78»

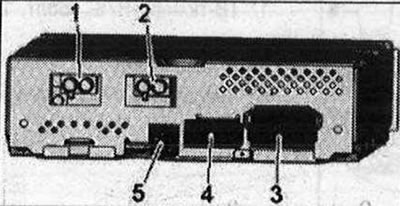

1. Соединение TVUV2 (коричневое) от антенного усилителя 3 «R112» /антенного усилителя 4 «R113»; 2. Вывод TV3 (зеленый) антенного усилителя 4 «R ЦЗ»; S. Многоконтактный штекерный разъем, 20-контактный (Т20с) красный; 4. Шина MOST; 5. Выход FBAS (зеленый) к блоку управления электроникой коммуникаций 1 «J794»3 - Многоконтактный разъем, 20-контактный (Т20с) красный

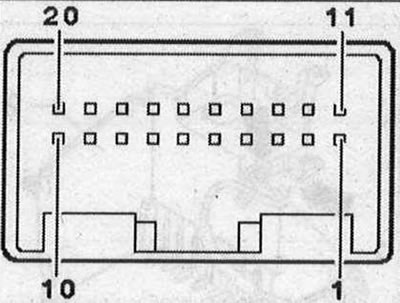

1. Клемма 30; 2. Клемма 31; 3. Диагностический кабель разрыва кольца; 4. "Масса" экрана; 5. Видеовыход (Pear Seat Entertainment); 6. "Масса" экрана; 7. Аудиовыход L (Pear Seat Entertainment); 8. Аудиовыход Р (Pear Seat Entertainment); 9. "Масса" экрана; 10. Вход аудио левый; 11. Вход аудио правый; 12. Вход видео; 13-15. "Масса" экрана; 16. Вход аудио левый; 17. Вход аудио правый; 18. Вход видео; 19. "Масса" экрана; 20. КОНТАКТ I/D4 - шина MOST

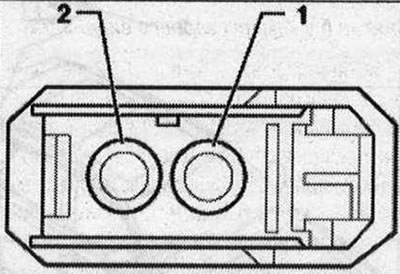

1. Вход; 2. ВыходСнятие TV-тюнера «R78»

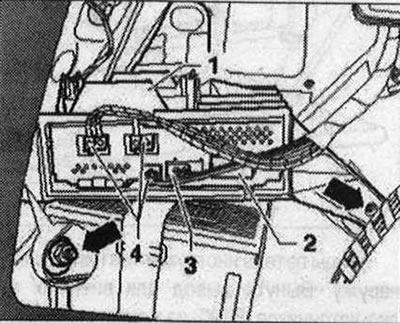

ТВ-тюнер «R78» находится за левой обшивкой багажника. При замене б/у выбрать в режиме "Ведомый поиск неисправностей" функцию "Замена" соответствующего б/у. Использовать для этого тестер. Выключить все эл. потребители. Выключить зажигание. Снять облицовку багажника. Снять кронштейн с магнитолой «R» и отодвинуть его в сторону. Отсоединить от TV-тюнера «R78--1» разъемы «2», «З «и» 4».

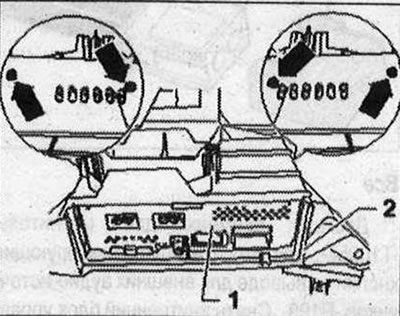

Вставить защитный колпачок для штекеров кабелей «VAS 6223/9» «1» в штекерный соединитель шины MOST «2». Вывернуть на кронштейне «1» гайки «стрелки». Извлечь ТВ-тюнер «R78» с кронштейном (TV-тюнер «R78» закреплён на кронштейне). Сбоку от кронштейна «2» выкрутить болты «стрелки» и сдвинуть TV-тюнер «R78-1» назад из кронштейна «2».
Установка в обратном порядке.
