CD-чейнджер автомобиля (Ауди Q5 Typ 8R, 2008-2017 / Электрооборудование / Аудиосистема)

CD-чейнджер «R41» устанавливается в перчаточном ящике, начиная с варианта MMI. CD-чейнджер «R41» соединён с информационно-развлекательным комплексом по шине MOST. Поиск неисправностей проводится в режиме "Ведомый поиск неисправностей".

Разъемы CD-чейнджера «R41» (MMI)

Указание. Неуказанные штекерные контакты не задействованы.

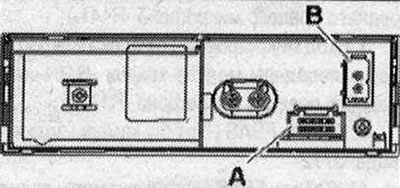

А - Многоконтактный штекерный разъем, 8-контактный (Т8аа), черный; В - Шина MOST.

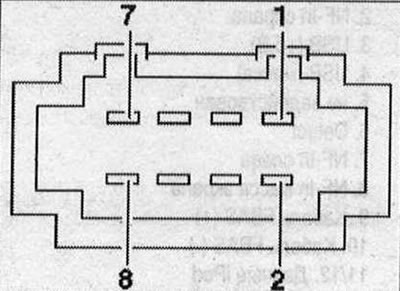

А - многоконтактный разъем, 8-контактный (Т8аа), черный

1. Клемма 31; 2. Клемма 30; 3/4. не задействован; 5. Диагностический кабель разрыва кольца.

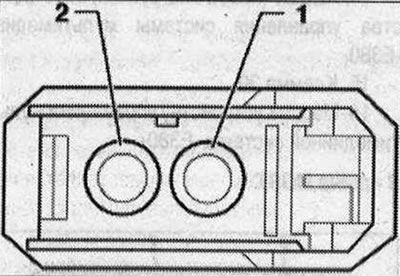

В - шина MOST

1. Вход; 2. Выход.

CD-чейнджер автомобиля (Audi Q5 Typ 8R)

Разъемы CD-чейнджера «R41» (MMI)

А - многоконтактный разъем, 8-контактный (Т8аа), черный

В - шина MOST
