Компоненты магнитолы (Audi Q5-8R)

Магнитола chorus

Магнитола со встроенным CD-проигрывателем

Акустические системы: basic/basic plus

Дисплей Low

Комплект для подключения моб. телефона

Подключение внешних аудио-источников «R199»

Опционально

Аудиосистема: Стандарт

Подготовка для установки моб. телефона.

Bluetooth устройство громкой связи

Магнитола concert

Магнитола со встроенным CD-проигрывателем (mp3)

Акустические системы: basic/basic plus/Standard

Дисплей Mid

Комплект для подключения моб.телефона

Считывающее устройство карт памяти SD

Опционально

Аудиосистема: Bang & Olufsen

Подготовка для установки моб.телефона

Bluetooth устройство громкой связи

Цифровая магнитола «R147» интегрирована в concert

Подключение внешних аудио «источников» R199-

Магнитола symphony

Магнитола со встроенным

CD-чейнджером

Акустические системы: basic/basic plus/Standard

Дисплей Mid

Комплект для подключения моб.телефона

Считывающее устройство карт памяти SD

Опционально

Аудиосистема: Bang & Olufsen

Подготовка для установки моб.телефона

Bluetooth устройство громкой связи

Цифровая магнитола «R147» интегрирована в symphony

Подключение внешних аудио «источников» R199-

Передача данных другим системам а/м осуществляется при помощи шины CAN

(Infotainment) и диагн. интерфейса шины данных «J533». Поиск неисправностей проводится в режиме "Ведомый поиск неисправностей".

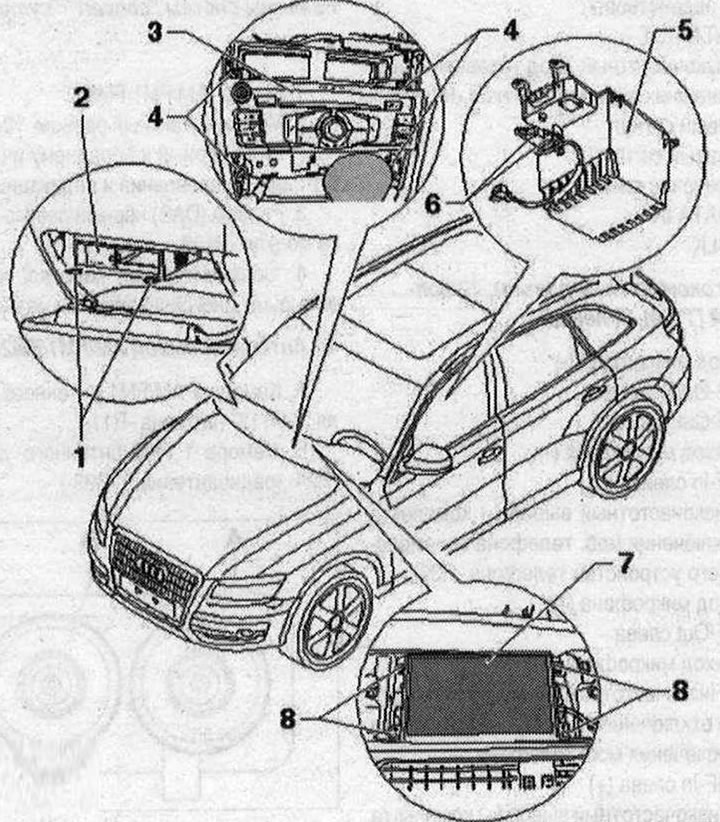

Схема монтажа 1. Съёмник для магнитолы «Т10057»; 2. Вывод для внешних аудио-источников «R199» (AMI); 3. Магнитола «R»; 4. Болт. 3 Н·м; 5. Вещевой отсек; 6. Присоединение внешних аудиоисточников «R199» (Aux-In); 7. Индикатор б/у органа управления и индикации, передний «J685» (Display); 8. Болт. 2 Н·м

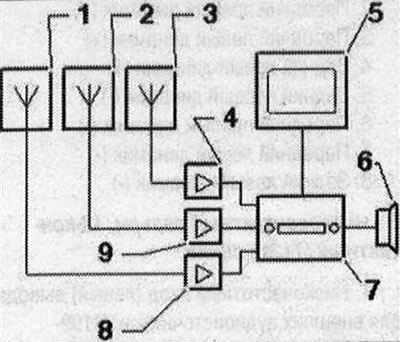

Устройство радиоустановки 1. Антенна цифровой магнитолы «R183» в стекле левой боковой двери; 2. Антенна «R11» в спойлере; 3. Антенна 2 «R93» установлена в заднем стекле; 4. Антенный усилитель «R24» внизу на крышке багажника; 5. Индикатор б/у органа управления и индикации, передний «J685» в передней панели; 6. Акустические системы; 7. Магнитола «R» в приборной панели; 8. Левый антенный модуль «R108» на стойке D слева; 9. Антенный усилитель 3 «R112» вверху на крышке багажника

Электрические разъёмы "chorus"

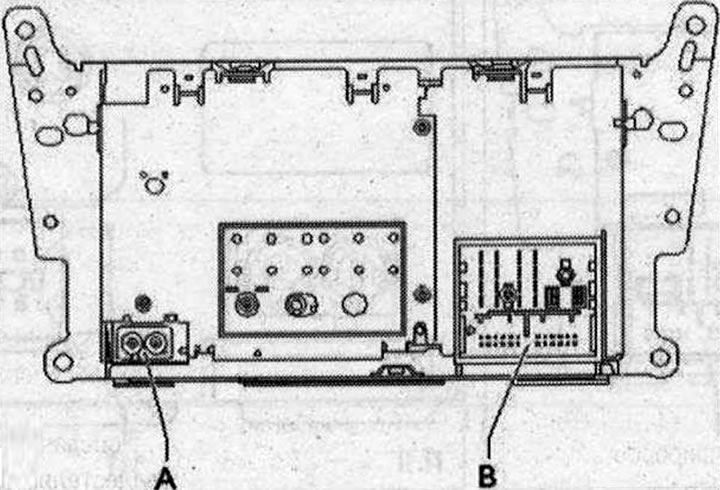

I А. Вывод (AM/FM1/FM2); В. Соединительная колодка, черная, с четырьмя многоконтактными разъемами.

Указание. Неуказанные штекерные контакты не задействованы.

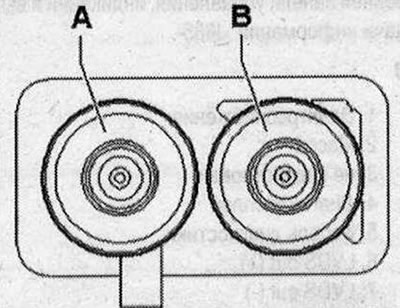

А - антенный вывод AM/FM1/FM2

А. Камера 2 AM/FM1 антенного усилителя 3 «R112» (антенна «R11»); В. Камера 1 FM2 антенного усилителя «R24» (радиоантенна 2 «R93»)

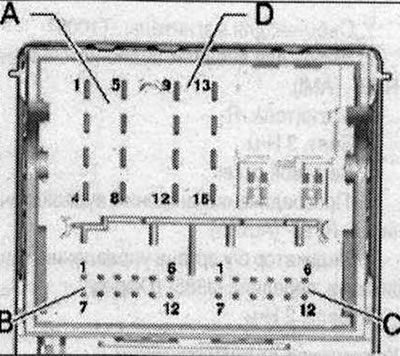

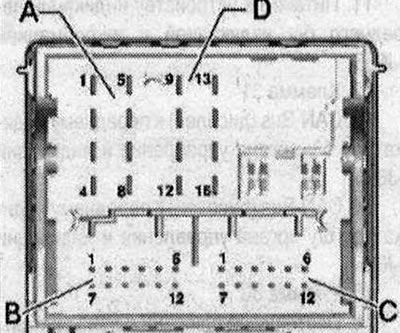

В - соединительная колодка с четырьмя многоконтактными разъемами

А - многоконтактный разъем, 8-контактный (Т8к), коричневый

1. Задний правый динамик (+); 2. Передний правый динамик (+); 3. Передний левый динамик (+); 4. Задний левый динамик (+); 5. Задний правый динамик (-); 6. Передний правый динамик (-); 7. Передний левый динамик (-); 8. Задний левый динамик (-)

В - многоконтактный разъем, 12-контактный (T12s)

1. Низкочастотный вход (левый) вывода для внешних аудиоисточников «R199»
2. Низкочастотный вход (левый) вывода для внешних аудиоисточников «R199»
3. Масса
4. Постоянный плюс
5. не задействован
6. DATA OUT
7. Низкочастотный вход (правый) вывода для внешних аудиоисточников «R199»
8. Левый сигнал
9. Правый сигнал
10. включен плюс
11. DATA IN
12. CLK

С - многоконтактный разъем, 12 «кон» тактный (Т12а), зеленый

1. Вход микрофона (-)
2. NF-Out справа
3. NF-Out масса
4. Выход микрофона (-)
5. NF-ln слева (-)
6. Низкочастотный вывод (-) комплекта для подключения моб. телефона/приемопе-редающего устройства телефона «R36»
7. Вход микрофона (+)
8. NF-Out слева
9. Выход микрофона (+)
10. Низкочастотный вывод кратковременного отключения микрофона комплекта для подключения моб. телефона
11. NF-ln слева (+)
12. Низкочастотный вывод (+) комплекта для подключения моб. телефона/приемопе-редающего устройства телефона «R36»

D - многоконтактный разъем, 8-контактный (Т161) черный

9. CAN-Infotainment High
10. CAN-Infotainment Low
11. Питание к устройству индикации переднего б/у индикацией и информацией «J685»
12. Клемма 31
13. CAN-Bus (дисплей) к переднему индикатору б/у органа управления и индикации «J685»
14. CAN-Bus (дисплей) к переднему индикатору б/у органа управления и индикации «J685»
15. Клемма 30
16. Постоянный плюс (не используется)

Разъемы систем "concert"/"symphony"

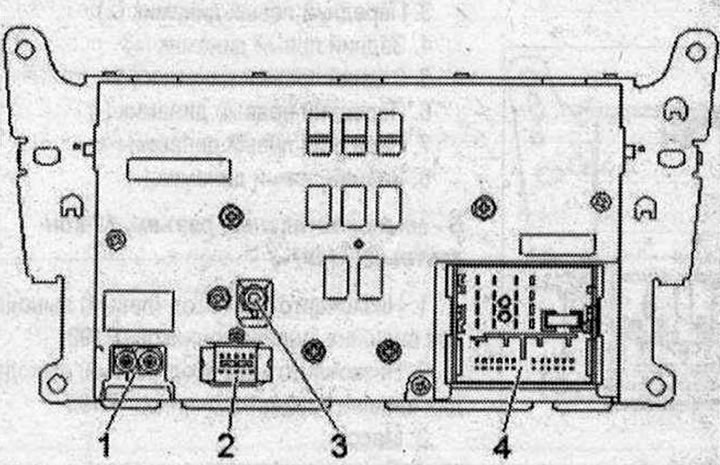

I 1. Вывод (AM/FM1/FM2); 2. Многоконтактный разъем, 10 «контакт» ный (Т10v) чёрный к переднему индикатору б/у панели управления и индикации «J685»; 3. Разъем (DAB) чёрный левого антенного модуля «R108»; 4. Соединительная колодка, черная, с четырьмя многоконтактными разъемами

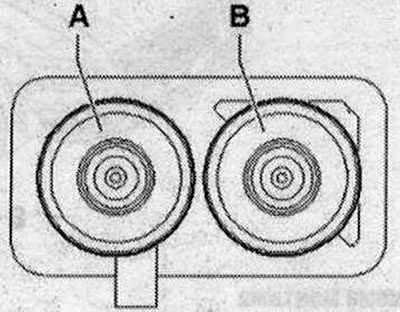

1 - Антенный вывод AM/FM1/FM2

А. Камера 2 AM/FM1 антенного усилителя 3 «R112» (антенна «R11»)
В. Камера 1 FM2 антенного усилителя «R24» (радиоантенна 2 «R93»)

В. Камера 1 FM2 антенного усилителя «R24» (радиоантенна 2 «R93»)

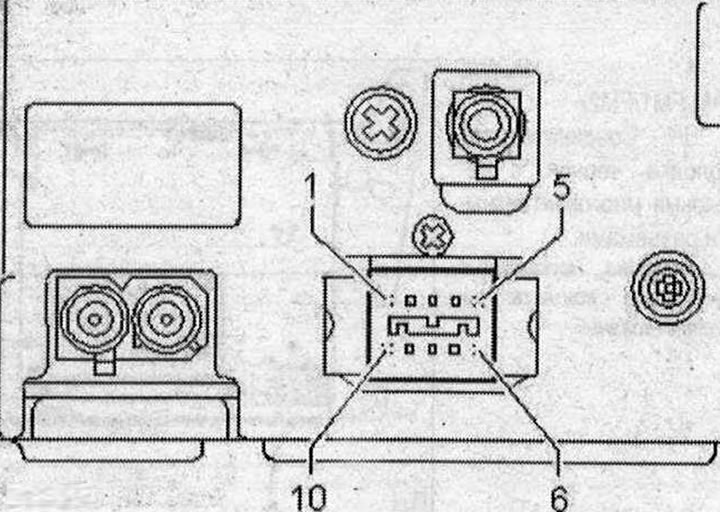

2 - Многоконтактный разъем, 10-контактный (T10v) черный

Все контакты соединены с дисплеем передней панели управления, индикации и выдачи информации «J685».

II 1. Электроснабжение; 2. Масса; 3. не задействован; 4. Диагн. дисплей; 5. Кабель диагностики; 6. LVDS out (+); 7. LVDSout (-); 8. LVDS out масса; 9. Диагн. Т0; 10. Диагн. Т1 - соединительная колодка с четырьмя многоконтактными разъемами

4 - соединительная колодка с четырьмя многоконтактными разъемами

А - Многоконтактный разъем, 8-контактный (Т8к), коричневый

1. Задний правый динамик (+); 2. Передний правый динамик (+); 3. Передний левый динамик (+); 4. Задний левый динамик (+); 5. Задник правый динамик (-); 6. Передний правый динамик (-); 7. Передний левый динамик (-); 8. Задний левый динамик (-)

B- многоконтактный разъем, 12-контактный (Т12s), синий

1. Низкочастотный вход (левый) .вывода для внешних аудиоисточников «R199»
2. Низкочастотный вход (левый) вывода для внешних аудиоисточников «R199»
3. Масса
4. Постоянный плюс
5. не задействован
6. DATA OUT
7. Низкочастотный вход (правый) вывода для внешних аудиоисточников «R199»
8. Левый сигнал
9. Правый сигнал
10. включен плюс
11. DATA IN
12. CLK

С - Многоконтактный разъем, 12-контактный (Т12а), зеленый

1. Вход микрофона (-)
2. NF-Out справа
3. NF-Out масса
4. Выход микрофона (-)
5. NF-ln слева (-)
6. Низкочастотный вывод (-) комплекта для подключения моб. телефона/приемопе-редающего устройства телефона «R36»
7. Вход микрофона (+)
8. NF-Out слева
9. Выход микрофона (+)
10. Низкочастотный вывод кратковременного отключения микрофона комплекта для подключения моб. телефона
11. NF-ln слева (+)
12. Низкочастотный вывод (+) комплекта для подключения моб. телефона/приемопередающего устройства телефона «R36»

D - многоконтактный разъем, 8-контактный (T16I) черный

9. CAN-Infotainment High
10. CAN-Infotainment Low
12. Клемма 31
15. Клемма 30
16. Постоянный плюс (не используется)

Разъёмы дисплея (CAN)

Индикатор б/у органа управления и индикации, передний «J685»

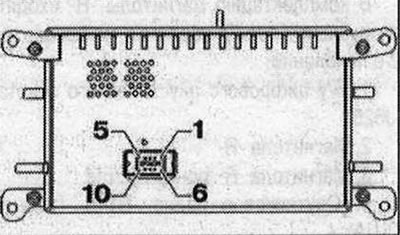

"Chorus" (T10u), красный

1. CAN-Bus (дисплей) от магнитолы «R»; 2. CAN-Bus (дисплей) от магнитолы «R»; 3. Разъем питания магнитолы «R»; 4. Клемма 31

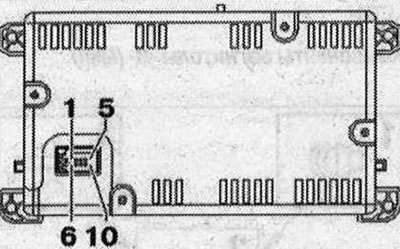

"Concert"/"symphony" (T10w), черный

Все контакты соединены с магнитолой «R». 1. Электроснабжение; 2. Масса; 3. не задействован; 4. Диагн. дисплей; 5. Кабель диагностики; 6. LVDSout (+); 7. LVDS out (-); 8. LVDS масса; 9. Диагн. Т0; 10. Диагн. Т1

Снятие радио «R»

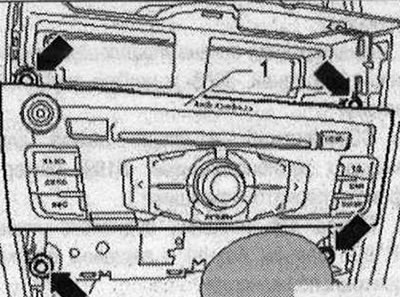

При замене б/у выбрать в режиме "Ведомый поиск неисправностей" функцию "Замена" соответствующего б/у. Использовать для этого тестер. Запустить стояночный тормоз. Выключить все эл. потребители. Селектор передач/рычаг КП сдвинуть назад до упора. Выключить зажигание. Снять блок управления кондиционером. Снять дефлектор передней панели по центру. На магнитоле «R» «1» выкрутить болты «стрелки».

Извлечь магнитолу «R» «1» из передней панели. Разблокировать разъемы на магнитоле «R» и отсоединить их.

Установить

Установка в обратном порядке.

Снятие дисплея

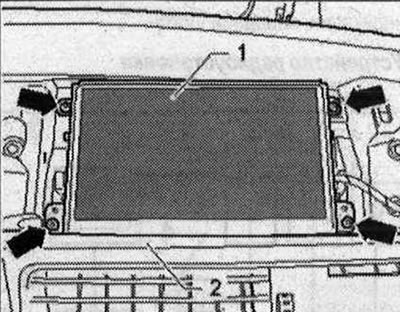

Индикатор б/у органа управления и индикации, передний «J685» (дисплей) расположен в центре передней панели. Выключить все эл. потребители. Выключить зажигание. Снять крышку экрана MMI. На переднем индикаторе б/у органа управления и индикации «J685» «1» выкрутить болты «стрелки».

Извлечь передний индикатор б/у органа управления и индикации «J685» «1» из передней панели «2» и с обратной стороны отсоединить эл. разъёмы.

Установка в обратном порядке.
