Магнитола (CAN) Soundsystem basic: динамик в передних дверях слева и справа; динамик в передней панели слева и справа
Магнитола (CAN) Soundsystem basic plus: динамик в передних дверях слева и справа;динамик в передней панели слева и справа; 2 динамика в задних дверях слева и справа
Магнитола (CAN) Soundsystem Standard: динамик в передних дверях слева и справа; динамик в передней панели слева, в центре и справа; 2 динамика в задних дверях слева и справа; Сабвуфер в задней полке «R157» (в нише запасного колеса); Б/у цифрового акустического пакета «J525»
MMI Soundsystem basic: динамик в передних дверях слева и справа; динамик в передней панели слева и справа; 2 динамика в задних дверях слева и справа
MMI Soundsystem Standard: динамик в передних дверях слева и справа; динамик в передней панели слева, в центре и справа; 2 динамика в задних дверях слева и справа; Сабвуфер в задней полке «R157» (в нише запасного колеса)
Магнитола (CAN)/MMI Soundsystem Premium (Bang & Olufsen): динамик в передних дверях слева и справа; динамик в треугольном элементе зеркала слева и справа; динамик в передней панели слева, в центре и справа; 2 динамика в задних дверях слева и справа; 2 динамика в стойках D слева и справа; Сабвуфер в задней полке «R157» (в нише запасного колеса); Б/у цифрового акустического пакета «J525»
Указания по шине MOST
Наряду с CAN-BUS используется оптическая шина данных "MOST-BUS". Соединение с другими системами шин осуществляется через диагн. интерфейс шины данных «J533». В качестве "соединительного кабеля" используется световод. Для защиты световоды проложены в гофрированных трубках. По возможности полностью заменять оптический кабель. Следить за тем, чтобы торцевые поверхности штекерных соединений не были загрязнены. Штекерные разъемы отсоединяются: надеть защитный колпачок для штекеров кабелей «VAS 6223/9».
При укладке световодов соблюдать минимальный радиус изгиба в 25 мм. Не сжимать и не перегибать световоды.
Схема монтажа basic/Standard 1. Передний левый высокочастотный динамик «П20» /передний правый высокочастотный динамик «R22»; 2/24. Болт. 1 Н·м; 3/15. Болт. 5 Н·м; 4/5/16. Сабвуфер в задней полке «R157»; 6. Опора (а/м с высоковольтной системой); 7. Болт. 2 Н·м; 8. Б/у цифрового акустического пакета «J525»; 9-11/18/19/22. Гайка. 3 Н·м; 12/14. Болт. 3,5 Н·м; 13. Б/у цифрового акустического пакета «J525»; 17. Задний левый динамик средней и низкой частоты «Н159» /задний правый динамик средней и низкой частоты «R160»; 20. Задний левый высокочастотный динамик «Н14» /задний правый высокочастотный динамик «R16»; 21. Передний левый динамик средней и низкой частоты «R101» /передний правый динамик средней и низкой частоты «R102»; 23. Центральный средне- и высокочастотный динамик «R158»

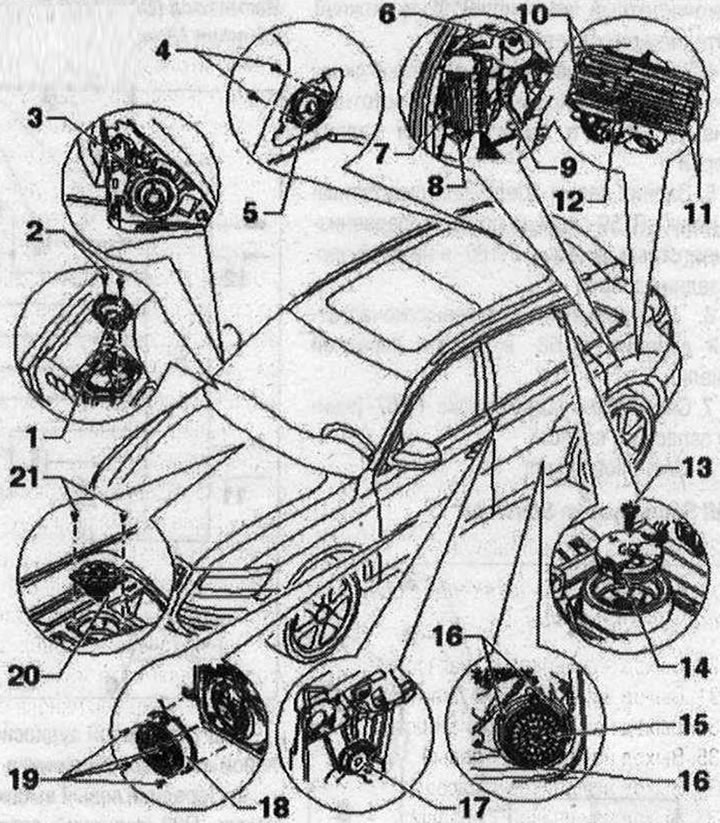

Схема монтажа Premium (Bang&Olufsen) 1. Передний левый среднечастотный динамик «R103» /передний правый среднечастотный динамик «R104»; 2/21. Болт. 1 Н·м; 3. Передний левый высокочастотный динамик «Н20» /передний правый высокочастотный динамик «R22»; 4/13. Болт. 2 Н·м; 5. Задний левый среднечастотный динамик «R105» /задний правый среднечастотный динамик «R106»; 6/8/9/16/19. Гайка. 3 Н·м; 7/12. Б/у цифрового акустического пакета «J525»; 10/11. Болт. 3,5 Н·м; 14. Сабвуфер в задней полке «R157»; 15. Задний левый динамик средней и низкой частоты «Н159» /задний правый динамик средней и низкой частоты «R160»; 17. Задний левый высокочастотный динамик «И14» /задний правый высокочастотный динамик «Rie»; 18. Передний левый низкочастотный динамик «R21» /передний правый низкочастотный динамик «R23»; 20. Центральный средне- и высокочастотный динамик «R158»
