Снятие задних среднечастотных динамиков (Audi Q5 Typ 8R)

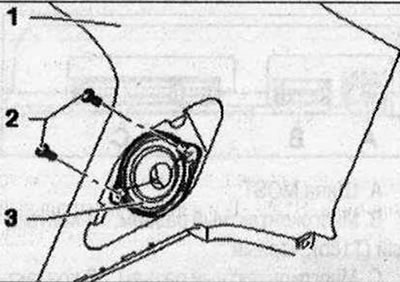

Задний левый среднечастотный динамик «Р105» /задний правый среднечастотный динамик R106- находятся в облицовках стоек D. Порядок снятия и установки идентичен. Выключить все эл. потребители. Выключить зажигание. Отсоединить крышку динамика в стойке В. Вывернуть болты «2» крепления заднего левого среднечастотного динамика «Р105» «3». Снять задний левый среднечастотный динамик «Р105» «3» с облицовки стойки D. Отсоединить разъем от заднего левого среднечастотного динамика «Р105» «3».

Установка в обратном порядке.

Снятие задних средненизкочастотных динамиков (мидбасов)

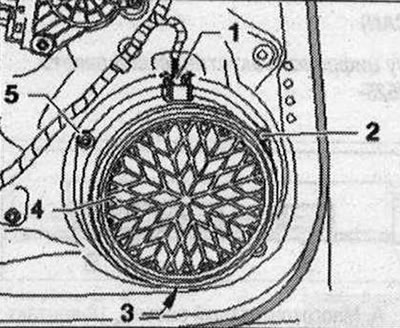

Задний левый средненизкочастотный динамик «Р159» /задний правый средненизкочастотный динамик «Р160» находятся в нижней части задних дверей. Порядок снятия и установки идентичен. Выключить все эл. потребители. Выключить зажигание. Снять обшивку задней двери. Отсоединить разъем «1» от заднего левого динамика средних и низких частот «Р159» «4». Отвернуть болты «2», «3» и «5» снять задний левый средненизкочастотный динамик «Р159» «4».

Монтаж

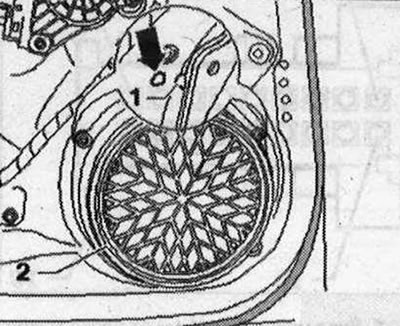

Установка в обратном порядке. При этом необходимо, чтобы штифты «1» заднего левого среднечастотного динамика Р159- «2» правильно зафиксировались в отверстиях «стрелка» слева и справа под резьбовыми отверстиями.
