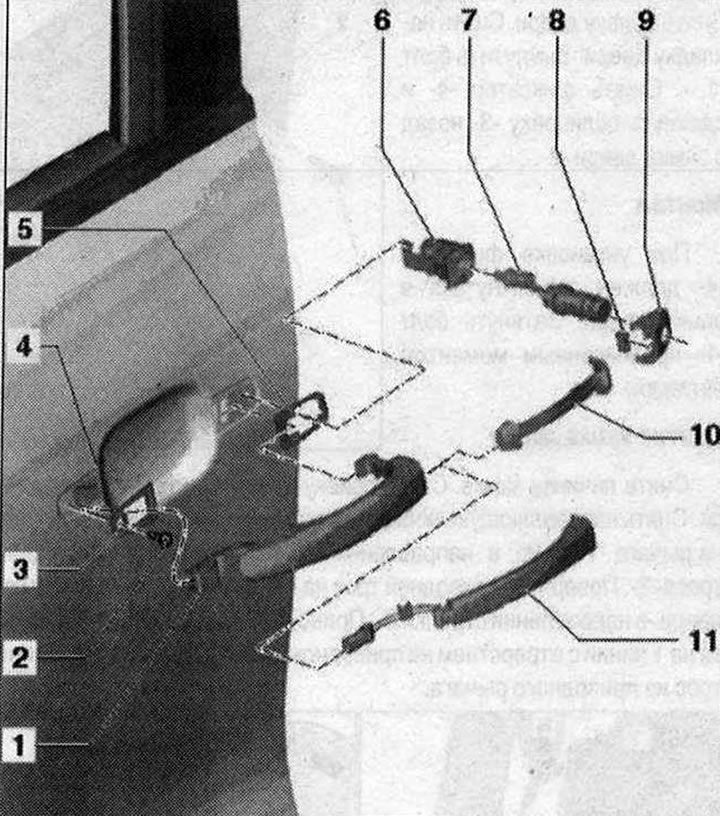

Наружная ручка двери 1. Наружная ручка двери; 2. Болт. 2,5 Н·м; 3. Передняя подкладка; 4. Дверь; 5. Нижняя подкладка; 6. Корпус вместо личинки замка для двери переднего пассажира. Снятие осуществляется так же, как и при личинке замка; 7. Личинка замка двери водителя; 8. Магнит (только для а/м с "системой допуска без ключа"); 9. Крышка. Закрепить на личинке замка; 10. Планка наружной ручки двери (для а/м без "системы допуска без ключа"); 11. Снятие датчика наружной ручки передней двери «G605»/«G606» для а/м с "системой допуска без ключа"
Снятие наружной ручки двери

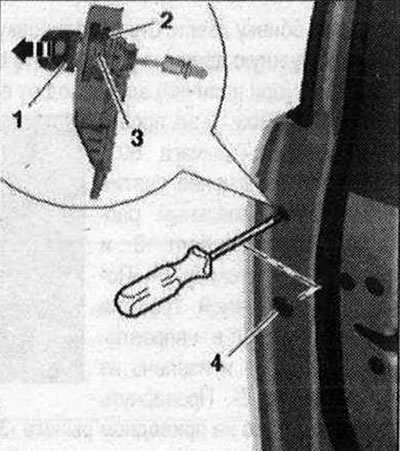

Отжать в сторону уплотнение двери и снять крышку «4» из отверстия. До конца вывернуть зажимной болт «3» отверткой. Потянуть наружную дверную ручку и удерживать в положении "открыто". Надавить на крепежные скобы «2» личинки замка внутрь, дверная ручка фиксируется в положении "открыто". Извлечь личинку замка «1» из двери «стрелка».

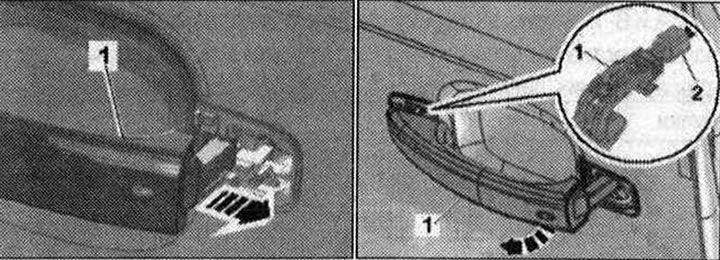

Если личинку замка нельзя извлечь, вставить ключ зажигания в личинку замка и извлечь ее легкими поворотами ключа. Потянуть наружную дверную ручку «1» «в направлении стрелки», за счет этого наружная дверная ручка снимается с приводного рычага в опорном кронштейне.
Отклонить наружную дверную ручку «1» наружу «стрелка» и вынуть из крепления на опорной скобе. На а/м с "системой допуска без ключа" отсоединить штекерный разъем «2» от наружной дверной ручки.
Монтаж

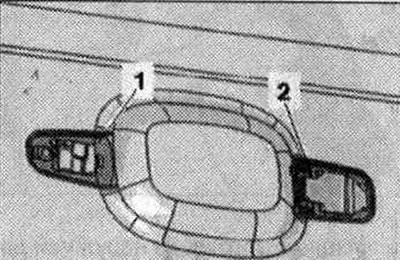

Заменить поврежденные или хрупкие подкладки «1» и «2» наружной дверной ручки.

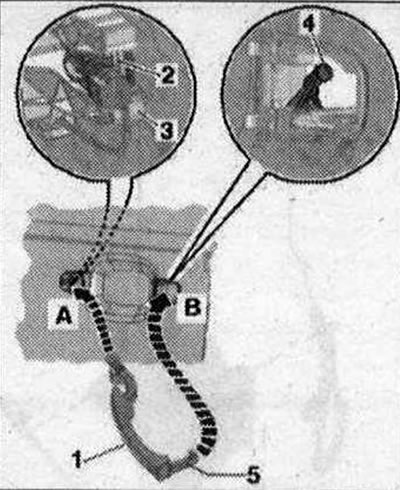

Вставить наружную дверную ручку «1» «стрелка А», при этом наружная дверная ручка должна войти в крепление -2на опорной скобе «3». Отклонить наружную дверную ручку -1—в направлении стрелки В- и ввести "поводок" «5» перед приводным рычагом «4» в опорном кронштейне.
Нажать на крепежную скобу личинки замка наружной дверной ручки. Установить личинку замка.
Снятие наружной дверной ручки

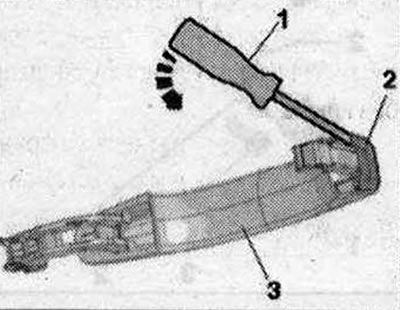

На а/м без "системы допуска без ключа" вместо сенсорного датчика наружной дверной ручки устанавливает накладка. Снять наружную дверную ручку. Небольшой отверткой «1» поддеть накладку «2» дверной ручки в месте, указанном на рисунке «стрелка». Извлечь накладку из наружной дверной ручки «3».
Монтаж
Установка в обратном порядке. Вставить накладку наружной дверной ручки до щелчка. Установить наружную дверную ручку. Установить личинку замка.
Снятие датчика наружной ручки передней двери «G605»/«G606»
Во избежание повреждений датчика действовать, как описано ниже. Снять наружную дверную ручку «2» с датчиком «1».

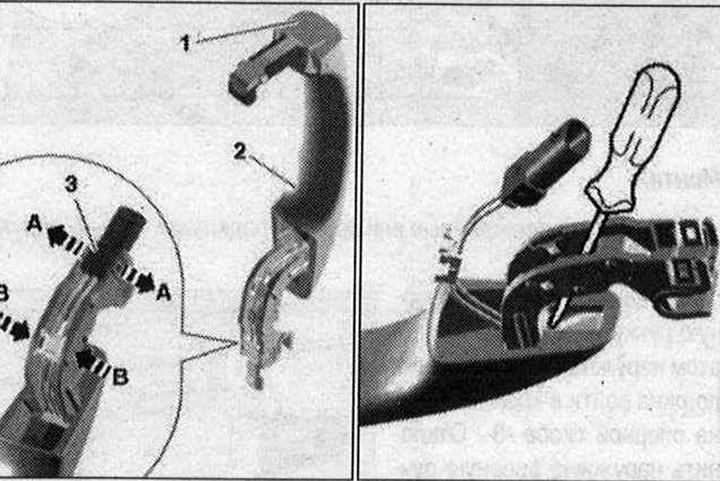

Расфиксировать осторожно малой отверткой фиксаторы у стрелок «А» и «В» и отжать в сторону разъем «3» с проводкой. Как показано на рис., вставить отвёртку перед датчиком в ручку двери. Отжать вперед датчик легким поворотом отвертки из наружной дверной ручки.
Извлечь датчик из наружной дверной ручки.
