Снятие
Опустите рулевое колесо вниз до упора.
Снимите провод «массы» с аккумуляторной батареи.
Внимание
- При отсоединении проводов от клемм аккумуляторной батареи в блоках памяти устройств управления стираются данные о записанных неисправностях, поэтому перед отсоединением проводов необходимо обратиться в мастерскую для вызова из памяти записанных в нее неисправностей. После подсоединения проводов к клеммам аккумуляторной батареи необходимо активизировать и перепрограммировать стеклоподъемники с электрическим приводом, а также положение зеркал заднего вида и сидений.
- Если в автомобиле установлен радиоприемник с кодом, то перед отсоединением проводов от клемм от аккумуляторной батареи, проверьте, что есть код для повторной активизации приемника. В противном случае ввести радиоприемник в эксплуатацию можно будет только на специализированной станции.
Снимите подушку безопасности со стороны водителя.

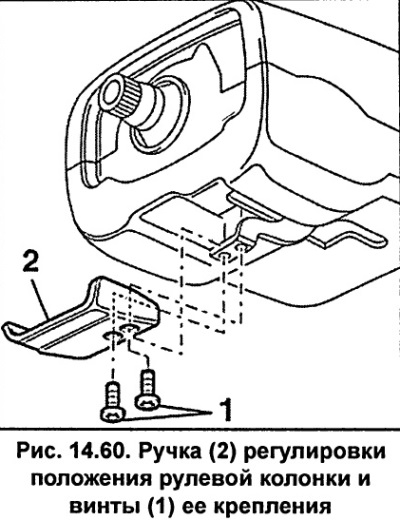

Отвинтите два винта 1 (рис. 14.60) и снимите ручку 2 регулировки положения рулевой колонки.

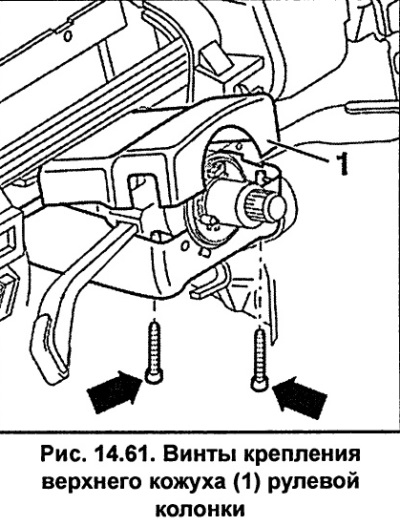

Отвинтите два винта и снимите верхний кожух рулевой колонки (см. рис. 14.61).

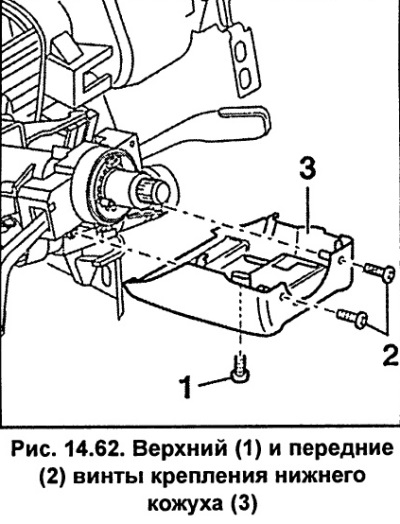

Вывинтите нижний 1 (рис. 14.62) и два передних 2 винта крепления (3) рулевой колонки и снимите ее.

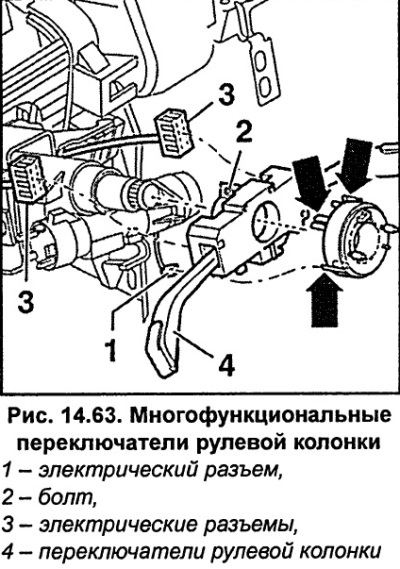

Отсоедините электрический разъем 1 (рис. 14.63).
Возвратное кольцо со скользящим кольцом может устанавливаться только в промежуточном положении. Передние колеса должны быть установлены для движения прямо вперед.
Освободите фиксаторы (стрелки, рис. 14.63) и снимите с рулевой колонки возвратное кольцо со скользящим кольцом.
Проверьте, чтобы возвратное кольцо осталось в промежуточном положении.
Отвинтите болт 2 (рис. 14.63) с головкой под внутренний шестигранник на 5 мм настолько, чтобы переключатели рулевой колонки можно было сдвинуть с рулевой колонки.
Отсоедините от переключателей рулевой колонки электрические разъемы 3 (рис. 14.63).
Сдвиньте по рулевой колонке переключатели 4 (рис. 14.63) и снимите их.
Установка
Установите переключатели на рулевую колонку, но на этом этапе не привинчивайте их.
Установите нижний кожух на рулевую колонку и закрепите передними винтами, затянув их моментом 0,6 Нм.
Ввинтите нижний винт 1 (рис. 14.62) крепления нижнего кожуха, но на этом этапе не затягивайте их.
Установите возвратное кольцо со скользящим кольцом.
Установите рулевое колесо.

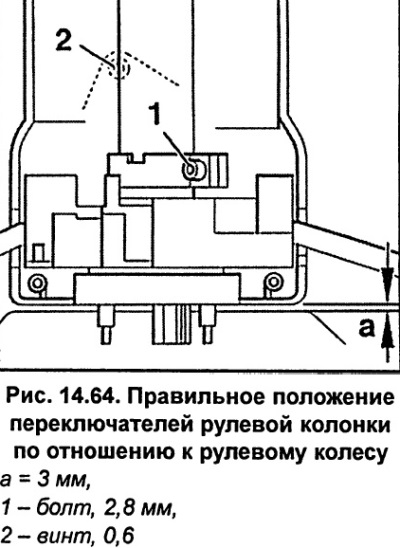

Установите переключатели в такое положение, чтобы зазор между ними и рулевым колесом равнялся 3 мм (см. рис. 14.64).
Затяните винт 1 (рис. 14.64) крепления переключателей моментом 2,8 Нм.
Подсоедините к переключателям электрические разъемы.
Затяните болт 2 (рис. 14.64) крепления нижнего кожуха моментом 0,6 Нм.
Установите верхний кожух рулевой колонки и закрепите винтами, затянув их моментом 0,6 Нм.
Установите ручку 2 (рис. 14.60) регулировки положения рулевой колонки и закрепите винтами, затянув их моментом 2,8 Н·м.
Установите подушку безопасности.
Подсоедините провод «массы» к аккумуляторной батарее.
Выполните операции по запоминанию положения сидений, зеркал и др., а также установите время на часах и введите код в радиоприемник.
Установите рулевое колесо.
