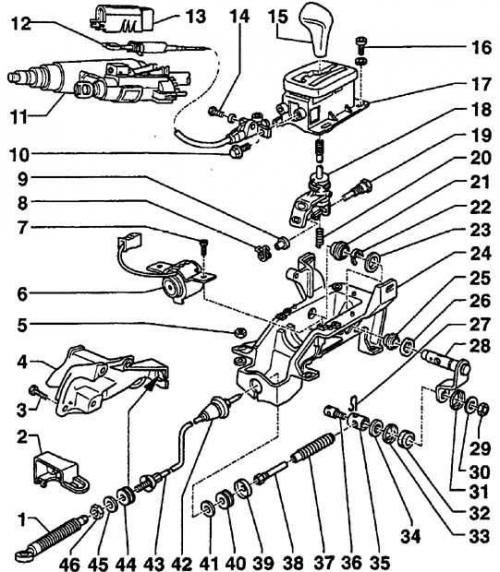

Рычаг переключения передач 01N
- 1. Резиновый чехол
- 2. Фиксатор
- 3. Болт
- 4. Опорный кронштейн
- 5. Гайка
- 6. Запирающий клапан рычага переключения
- 7. Болт
- 8. Пружина
- 9. Втулка
- 10. Болт
- 11. Выключатель зажигания
- 12. Запирающий тросик
- 13. Крышка
- 14. Болт
- 15. Рукоятка
- 16. Болт
- 17. Кожух рычага
- 18. Рычаг переключения
- 19. Штифт
- 20. Пружина
- 21. Втулка
- 22. Стопорное кольцо
- 23. Шайба
- 24. Кронштейн
- 25. Втулка
- 26. Пружинный зажим
- 28. Рычаг
- 29. Гайка
- 30. Шайба
- 31. Кольцо
- 32. Втулка
- 33. Кольцо
- 34. Шайба
- 35. Рукав
- 36. Штифт
- 37. Резиновый чехол
- 38. Гайка и направляющая трубка
- 39. Шайба
- 40. Втулка
- 41. Шайба
- 42. Уплотнительное кольцо
- 43. Тросик
- 44. Втулка
- 45. Шайба
- 46. Гайка
В моделях 097 запирающий тросик соединяет рычаг переключения передач и замок зажигания.
Коробки передач 01N и 097
Снятие
1. Установите рычаг переключения передач в нейтральное положение.
2. Поднимите и закрепите переднюю часть автомобиля.
3. Снимите теплоизолирующий экран с кронштейна механизма переключения передач.
4. Отсоедините тросик рычага переключения передач от коробки передач.
5. В моделях 01N скрутите гайку и болт в задней части правой опоры коробки передач.
6. Снимите правый опорный кронштейн коробки передач.
7. В моделях 01N выпущенных до июня 1995 г, снимите зажим и выдавите втулку из основания рычага переключения.
8. Снимите центральную консоль.
9. Снимите механизм рычага переключения передач.
10. Ослабьте стопорную гайку и отсоедините внутренний тросик.
11. Сдвиньте резиновый чехол и снимите с тросика гайку и направляющую трубку.
12. Отсоедините тросик от задней крышки механизма рычага переключения.
Установка
Установка производится в последовательности, обратной снятию.
Регулировка
1. Установите рычаг переключения передач в парковочное (Р) положение.
2. Установите переключающий рычаг на коробке передач в парковочное положение.
3. Убедитесь, что тросик не перекручен и не сжат. Затяните зажимную гайку.
4. Проверьте работу рычага переключения передач.

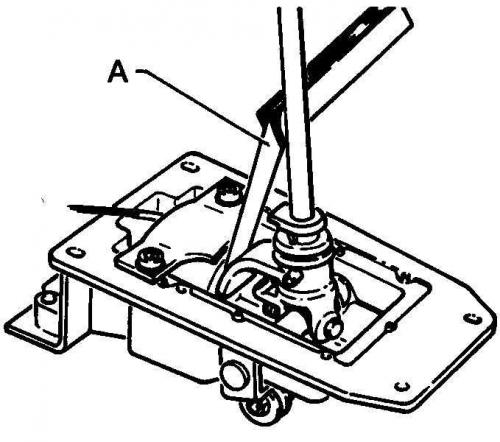

5. Установите рычаг в положение (R), проверьте при помощи щупа, чтобы зазор между запирающим электромагнитным клапаном и рычагом был в пределах 0,6 –1,4 мм (А). При необходимости отрегулируйте положение клапана.
Запирающий тросик коробки передач 097
Снятие
1. Снимите центральную консоль.
2. Снимите руль и приборную панель.
3. Установите рычаг переключения передач в положение (N).
4. Вывинтите болт, крепящий тросик к механизму рычага.
5. Снимите крышку замка зажигания и отсоедините зажим тросика.
6. Отсоедините тросик от замка зажигания.
Установка
Установка производится в последовательности, обратной снятию.
Регулировка
1. Включите зажигание.

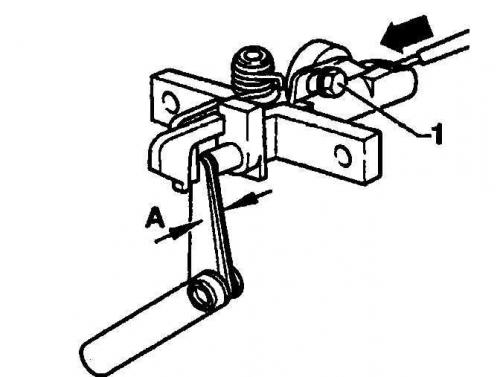

2. Ослабьте регулировочный болт (1) и отрегулируйте при помощи измерительного щупа зазор между створкой и штифтом запирающего механизма (A = 1,4–1,7 мм).
3. Проверьте работу механизма.
